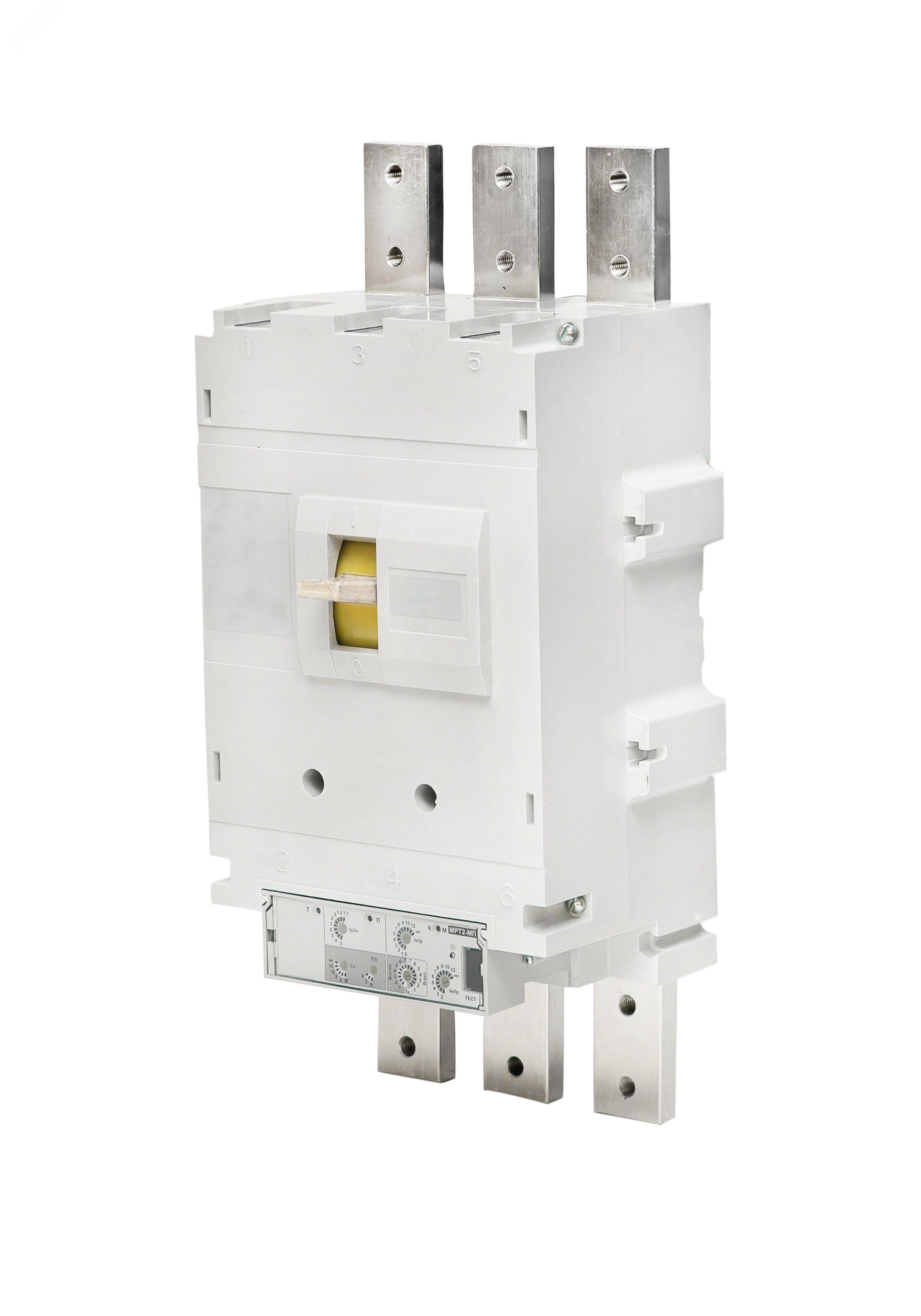

Выключатель автоматический в литом корпусе ВА53-41К-330010-1000А-1140AC-6300А-МРТ1-УХЛ3 Контактор N1000EK-0404 Legrand

Автоматический выключатель ВА53-41К-330010-1000А и связанный с ним контактор ВА53-41К-330010-1000А-1140AC-6300А-МРТ1-УХЛ3 предназначены для безопасного управления мощными электрическими цепями до 1140 В переменного тока. Оба устройства из серии ВА53-41К обеспечивают коммутацию, защиту от перегрузок и коротких замыканий, а также работают в суровых условиях - они рассчитаны на климатическое исполнение УХЛ3 и подходят для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель ВА53-41К-330010-1000А используется для ручного включения/выключения нагрузки и автоматического отключения цепи при аварийных ситуациях: коротком замыкании, значительном падении напряжения или перегрузке. Контактор ВА53-41К-330010-1000А-1140AC-6300А-МРТ1-УХЛ3 выполняет функцию дистанционного управления - он позволяет включать и отключать большие токи (до 6300 А) через слаботочные сигналы, например, от кнопочных постов или систем автоматизации.

Оба устройства применяются в промышленных электроустановках: на заводах, в цехах с крупногабаритным оборудованием, на конвейерах, насосных станциях, в системах энергообеспечения с напряжением до 1140 В. Часто используются совместно - выключатель обеспечивает защиту, контактор - удобную дистанционную коммутацию.

Технические характеристики

• Номинальное напряжение: до 1140 В переменного тока (50/60 Гц)
• Номинальный ток выключателя: 1000 А
• Номинальный ток контактора: 6300 А
• Частота сети: 50 и 60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, повышенной влажности и запылённости
• Степень защиты: IP20 (для корпуса); зажимы для проводов - IP00 (не защищены от прикосновений)
• Тип привода: механический, с возможностью ручного управления
• Гарантия: 5 лет - благодаря 100%-му выходному контролю и системе менеджмента качества ISO 9001

Совместимость и монтаж

Выключатель ВА53-41К-330010-1000А и контактор ВА53-41К-330010-1000А-1140AC-6300А-МРТ1-УХЛ3 проектировались как единая система. Они совместимы между собой и могут устанавливаться в одном шкафу или на одной DIN-рейке, если предусмотрено место. Для монтажа требуется свободное пространство вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и обслуживания.

Подключение силовых проводов осуществляется через верхние и нижние зажимы. Максимальное сечение медного провода - зависит от модели, но обычно до 3×240 мм2. Подключение управляющих цепей контактора - через клеммы A1/A2, питание 1140 В AC. Перед установкой проверьте соответствие сечения кабеля и класса защиты зажимов - они не имеют защиты IP20, поэтому должны быть заключены в изолированные каналы или шкафы.

Безопасность и стандарты

Изделия соответствуют:

• ГОСТ 14255 - степень защиты IP20 (корпус) / IP00 (зажимы)
• ГОСТ 15150 - климатическое исполнение УХЛ3
• ISO 9001 - система управления качеством

Защита от случайного прикосновения к токоведущим частям обеспечена конструкцией корпуса. Однако зажимы для проводов остаются доступны - это требует обязательного монтажа в закрытые распределительные щиты. Наличие автоматического отключения при падении напряжения предотвращает самозапуск оборудования после восстановления питания - важная мера безопасности для операторов.

Преимущества

• Высокая долговечность: конструкция выполнена из прочных материалов, устойчивых к вибрациям и перепадам температур
• Длительная гарантия - 5 лет - что выше среднего для аналогичных устройств
• 100%-ный контроль каждого изделия перед отправкой - минимальный риск брака
• Совмещение функций защиты (выключатель) и дистанционного управления (контактор) в единой серии - упрощает комплектование системы
• Совместимость с системами автоматизации: контактор легко интегрируется в PLC-контроллеры

Ограничения применения

• Не предназначен для работы в помещениях с взрывоопасной средой - отсутствует взрывозащита
• Зажимы для проводов имеют степень защиты IP00 - нельзя использовать в открытых или сырых местах без дополнительной защиты
• Не рекомендован для частого включения-выключения более 1000 раз в час - это снизит срок службы контактной группы
• Не поддерживает модульную расширяемую конфигурацию - нельзя добавить дополнительные блоки (например, сигнализационные) без замены всего аппарата
• Требуется специализированная оснастка для обслуживания - обычные отвертки могут не справиться с затяжкой зажимов на 1000–6300 А

Примеры использования

• Энергосистема металлургического завода: выключатель ВА53-41К-330010-1000А защищает печь, контактор управляет её включением через пульт дистанционного управления
• Цех с конвейерной линией: контактор отключает всю линию при аварии, а выключатель служит основным рубильником для планового ремонта
• Насосная станция водоснабжения: при падении напряжения ниже допустимого уровня выключатель отключает насос, чтобы избежать перегрева двигателя

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 1000 А для выключателя и 6300 А для контактора - превышение вызывает быстрый износ контактов
• При использовании в холодном климате (УХЛ3) убедитесь, что шкаф имеет терморегуляцию - конденсат внутри может повредить изоляцию
• Для обслуживания используйте изолированные инструменты и соблюдайте правила ЛЭБ - даже при отключенном питании в зажимах может сохраняться заряд
• Если нужна возможность удаленного наблюдения за состоянием - выбирайте контактор с дополнительными вспомогательными контактами (если есть в наличии)
• Не смешивайте детали из других серий - даже если габариты совпадают, внутренняя механика и параметры защиты могут отличаться
