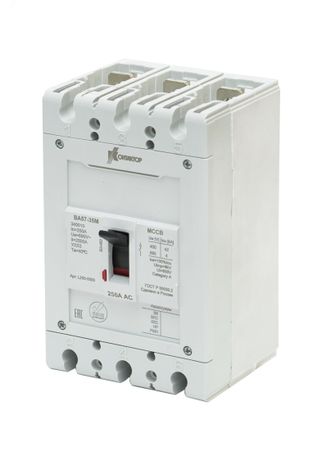

Выключатель автоматический ВА57-35М-340010-200А-690АС-1600А-УХЛ3 | L250-0103 Контактор (Legrand)

Автоматический выключатель ВА57-35М-340010-200А-1600А от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии ВА57-35М рассчитан на большие токи - от 200 А до 1600 А - и подходит для промышленных, инфраструктурных и энергетических объектов. Выполнен в литом корпусе, надёжно защищён и совместим с широким спектром аксессуаров.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010-200А-1600А используется для защиты силовых цепей переменного тока в условиях высоких нагрузок. Применяется в промышленности, энергетике, ЖКХ, агропромышленном комплексе, коммерческом и гражданском строительстве. Также доступна версия для постоянного тока - она подходит для транспорта, альтернативной энергетики и дата-центров. Благодаря высокой отключающей способности (до 42 кА), этот выключатель обеспечивает безопасную работу даже при серьёзных аварийных режимах.

Технические характеристики

• Номинальный ток: 200 А – 1600 А (возможно доукомплектование другими номиналами в рамках серии)
• Отключающая способность: до 42 кА при переменном токе
• Конструкция: литой корпус, герметичная сборка
• Тип тока: переменный (AC) - основная версия; есть модификации для постоянного тока (DC)
• Степень защиты: IP65 (по умолчанию, согласно серии ВА57-35М)
• Исполнение: тропическое исполнение - работает при температуре от -40C до +60C
• Установка: монтаж на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010-200А-1600А позволяет самостоятельно устанавливать аксессуары без обращения к производителю. Поддерживаются:

• Независимые расцепители (НР) - для удалённого отключения
• Реле минимального напряжения (РМН) - защита от просадок напряжения
• Дополнительные контакты (ДК) - сигнализация состояния
• Втычные устройства - переднее и заднее присоединение кабелей
• Мотор-приводы - дистанционное управление
• Поворотные рукоятки - удобство оперирования в ограниченных пространствах

Подключение проводов осуществляется через болтовые зажимы. Для монтажа требуется DIN-рейка 35 мм. Габариты аппарата соответствуют стандартным размерам серии ВА57-35М - совместим со шкафами и панелями, рассчитанными на эту серию.

Безопасность и стандарты

Автоматический выключатель ВА57-35М-340010-200А-1600А соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях повышенной влажности, запылённости и экстремальных температур. Конструкция исключает самопроизвольное открытие крышки при работе - обеспечена механическая блокировка. Все материалы - термостойкие и самозатухающие.

Преимущества

• Высокая отключающая способность - 42 кА - снижает риск повреждений оборудования при КЗ
• Гибкость конфигурации - можно собирать нужную функциональность самостоятельно
• Литой корпус - прочность, долговечность, защита от внешних воздействий
• Работа в широком диапазоне температур - от -40C до +60C
• Производится в России - поддерживает программы импортозамещения
• Доступны модели с регулируемыми уставками - точная настройка под конкретную нагрузку

Ограничения применения

• Не предназначен для частых включений/выключений - не является аппаратом управления, только защиты
• Для работы в сетях постоянного тока требуются специальные модификации - базовая версия работает только на переменном токе
• Не рекомендуется установка в местах с постоянными ударными нагрузками или вибрацией выше нормированной
• При использовании аксессуаров необходимо проверить совместимость по габаритам и токовым характеристикам
• Нельзя использовать в качестве главного рубильника - для этого нужны отдельные устройства

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 1 МВт
• Щитовые помещения на тепловых электростанциях и насосных станциях ЖКХ
• Цепи питания преобразователей частоты на заводах
• Системы зарядки электробусов и солнечных электростанций (при использовании DC-версии)
• Распределительные щиты крупных торгово-логистических центров

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - выбирайте с запасом 10–20%
• При монтаже аксессуаров используйте оригинальные комплектующие - сторонние элементы могут нарушить герметичность или срок службы
• Для систем с высокими пусковыми токами (например, двигатели) убедитесь, что уставка не сработает ложно - возможно потребуется модель с регулируемыми уставками
• Обязательно закрывайте крышку после установки аксессуаров - открытый корпус лишает аппарат степени защиты IP65
• При замене старого автомата сверьте посадочные размеры - хотя серия стандартизована, некоторые модификации имеют отличия в глубине или форме крепления
• Храните в сухом месте - даже при IP65 длительное воздействие воды внутри шкафа может вызвать коррозию контактных групп
