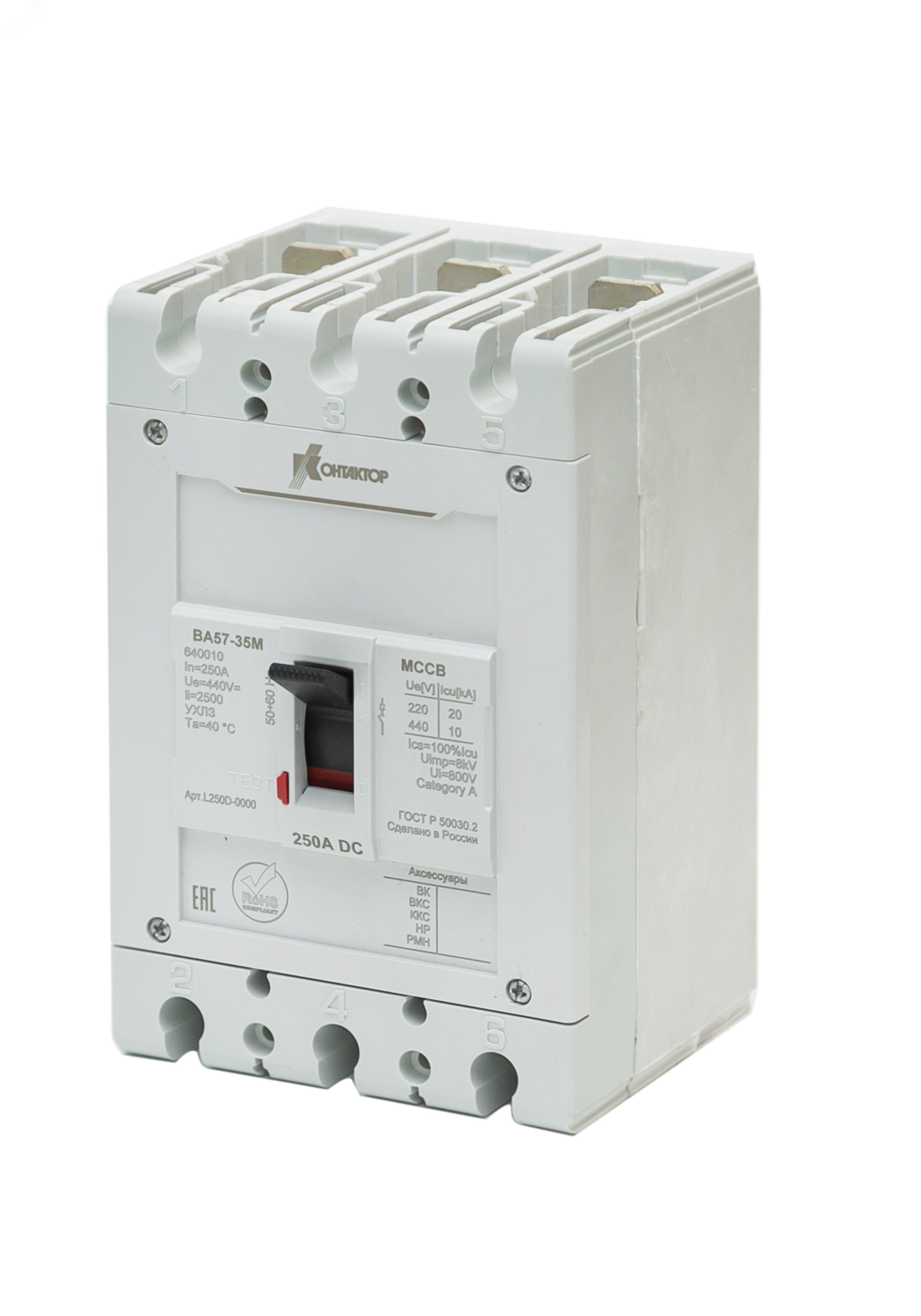

Выключатель автоматический ВА57-35М-640010-200А-440DC-1600А-УХЛ3 | L250D-0103 Контактор (Legrand)

Автоматический выключатель ВА57-35М-640010-200А-1600А и соответствующий ему контактор ВА57-35М-640010-200А-440DC-1600А-УХЛ3 - это надёжные устройства защиты и управления цепями постоянного и переменного тока от компании КОНТАКТОР(группа Legrand). Оба аппарата созданы для работы в сложных условиях промышленности, энергетики и транспорта, отличаются высокой отключающей способностью и возможностью модульной комплектации.

Назначение и область применения

Автоматический выключатель ВА57-35М-640010-200А-1600А предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он работает в сетях переменного тока до 690 В и используется в промышленном оборудовании, системах ЖКХ, агропромышленных комплексах, торговых и офисных зданиях.

Контактор ВА57-35М-640010-200А-440DC-1600А-УХЛ3 управляет включением и отключением цепей постоянного тока напряжением до 440 В. Применяется в транспортной инфраструктуре (электровозы, метрополитены), системах солнечной и ветровой генерации, дата-центрах, где требуется частое коммутирование нагрузок.

Оба устройства из одной серии - ВА57-35 М - позволяют совмещать защиту и управление в одном решении, снижая количество элементов в щите.

Технические характеристики

• Номинальный ток: 200 А - 1600 А (возможно использование в широком диапазоне)
• Отключающая способность: до 42 кА (для переменного тока)
• Напряжение постоянного тока: до 440 В DC (только для контактора)
• Степень защиты: IP65 (защита от пыли и струй воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости)
• Изготовлен в России, соответствует требованиям импортозамещения

Совместимость и монтаж

Автоматический выключатель ВА57-35М и контактор ВА57-35М совместимы между собой и поддерживают установку аксессуаров:

• Независимые расцепители (НР) - для удалённого отключения
• Реле максимального напряжения (РМН) - защита от превышения напряжения
• Дополнительные контакты (ДК) - сигнализация состояния
• Втычные устройства - для переднего или заднего присоединения проводов
• Мотор-приводы - для дистанционного управления
• Поворотные рукоятки - удобство операторского доступа

Монтаж осуществляется на DIN-рейку. Для контактора важно соблюдать полярность при подключении цепей постоянного тока. Все соединения должны быть затянуты с моментом, указанным в руководстве.

Безопасность и стандарты

Устройства сертифицированы в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 50030.4.1. Соответствуют требованиям безопасности для оборудования класса I. Автоматический выключатель ВА57-35М имеет класс ограничения тока 3, что обеспечивает быстрое гашение дуги при аварийных режимах.

Преимущества

• Готовый набор аксессуаров позволяет адаптировать устройство под конкретную задачу без замены основного аппарата
• Высокая отключающая способность (до 42 кА) делает ВА57-35М подходящим для крупных промышленных объектов
• Климатическое исполнение УХЛ3 гарантирует работу в суровых условиях - от холодных складов до жарких цехов
• Производство в России обеспечивает стабильность поставок и соответствие национальным проектам импортозамещения
• Контактор с постоянным током 440 В DC - редкий вариант на рынке, решающий специфичные задачи в возобновляемой энергетике

Ограничения применения

• Автоматический выключатель ВА57-35М-640010-200А-1600А не предназначен для работы в цепях постоянного тока выше 440 В - для этого нужен именно контактор
• Контактор не имеет встроенной защиты от перегрузок - его необходимо использовать в паре с автоматическим выключателем
• Не рекомендуется эксплуатация при температурах ниже −40 C или выше +40 C - даже при исполнении УХЛ3
• Отсутствует регулировка уставок в базовой комплектации; для точной настройки требуются доработки или заказ специальных версий

Примеры использования

• Защита главного ввода в промышленном цехе с мощными станками - автоматический выключатель ВА57-35М
• Коммутация батарейных массивов в солнечной электростанции - контактор ВА57-35М-640010-200А-440DC-1600А-УХЛ3
• Управление питанием серверов в дата-центре через внешний сигнал - контактор с НР и ДК
• Электропитание троллейбусной линии - контактор с постоянным током и мотор-приводом

Практические советы

• Выбирая автоматический выключатель ВА57-35М, проверьте, чтобы номинальный ток нагрузки был не более 80 % от номинала аппарата - это продлит срок службы
• При использовании контактора ВА57-35М-640010-200А-440DC-1600А-УХЛ3 в цепях с большой индуктивностью (например, двигатели постоянного тока) обязательно используйте дугогасительные устройства
• Перед первым включением проверьте механическую целостность рукоятки и наличие всех установленных аксессуаров
• Для обслуживания - всегда отключайте питание и используйте средства индивидуальной защиты. Элементы серии ВА57-35М не предназначены для ремонта на месте - при выходе из строя заменяйте полностью
• Записывайте номер артикула (l250d-0103) и серию (ВА57-35 М) при закупках - это ускорит поиск аналогов и запчастей
