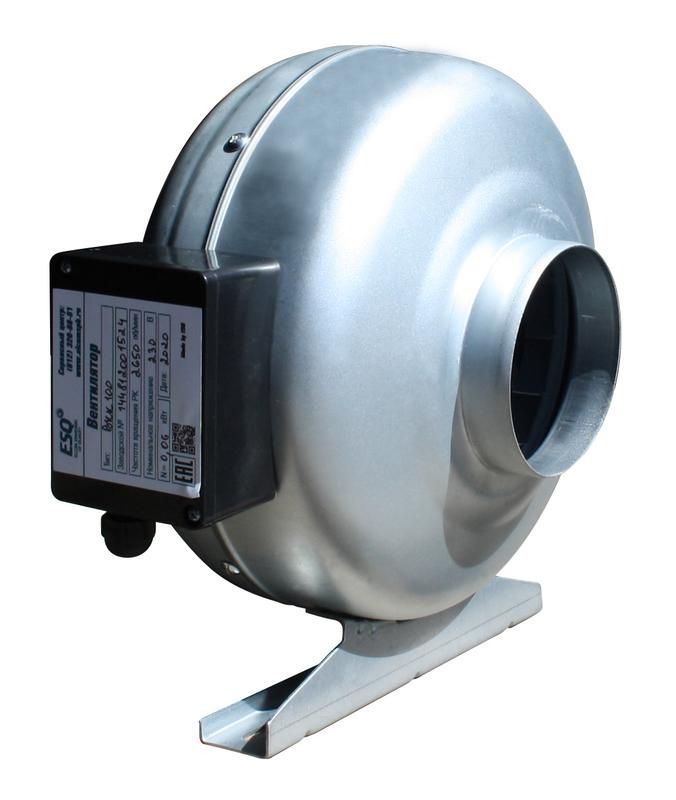

Вентилятор канальный ESQ ВКК-100 Элком 03.05.217809 ОРЛАН

Канальный вентилятор ВКК-100 от бренда ESQ с артикулом 03.05.217809 предназначен для установки в воздуховодах систем принудительной вентиляции, кондиционирования и воздушного отопления. Его компактная круглая форма и прочный алюминиевый корпус обеспечивают надежную работу в условиях постоянной нагрузки.

Назначение и область применения

Вентилятор ВКК-100 используется для перемещения воздуха в стационарных системах вентиляции и кондиционирования. Подходит для установки в жилых, коммерческих и производственных зданиях с центральными воздуховодами. Применяется в системах вытяжной и приточной вентиляции, например, на кухнях, санузлах, технических помещениях, производственных участках с высокой теплонагрузкой.

Технические характеристики

• Напряжение питания: 220 В, частота 50 Гц - совместим с обычной однофазной сетью;
• Производительность: 400 м³/ч - обеспечивает достаточный воздухообмен для помещений площадью до 40–50 м²;
• Мощность потребления: 0,082 кВт - энергоэффективный режим работы;
• Частота вращения: 2300 об/мин - определяет скорость движения воздуха;
• Емкость конденсатора: 2 мкФ - необходим для запуска двигателя, замена должна соответствовать этому значению;
• Материал корпуса: алюминий - легкий, устойчив к коррозии, не требует покраски;
• Степень защиты IP44 - защищает от твердых частиц крупнее 1 мм и от брызг воды со всех сторон;
• Рабочая температура окружающей среды: от –40 C до +40 C - допускает эксплуатацию в неотапливаемых помещениях и на улице при условии защиты от осадков;
• Габариты: 100×100 мм - диаметр корпуса 100 мм, длина также около 100 мм;
• Монтажный диаметр: 245 мм - внешний диаметр фланца для крепления к воздуховоду;
• Диапазон рабочих температур воздуха внутри системы: от –15 C до +40 C - не предназначено для перегрева или замерзания потока воздуха вне этих пределов.

Совместимость и монтаж

Вентилятор ВКК-100 устанавливается между секциями прямоугольного или круглого воздуховода. Для крепления используются быстросъемные хомуты - они обеспечивают герметичность и позволяют демонтировать устройство без инструментов. Диаметр монтажного фланца 245 мм должен точно соответствовать внутреннему диаметру воздуховода. Установка возможна как горизонтально, так и вертикально. Обязательно соблюдайте направление стрелки на корпусе - она указывает на направление потока воздуха.

Безопасность и стандарты

Защита IP44 позволяет использовать вентилятор во влажных помещениях (санузлы, подвалы, технические этажи), где есть риск попадания брызг. Однако не предназначен для длительного воздействия прямого потока воды или погружения. Электродвигатель рассчитан на работу в стандартной сети 220 В / 50 Гц - несовместим с трехфазным питанием или частотными преобразователями без согласования с производителем.

Преимущества

• Легкий алюминиевый корпус снижает вес всей системы и упрощает транспортировку и монтаж;
• Высокая степень защиты IP44 повышает долговечность в сложных условиях;
• Энергоэффективность - всего 82 Вт мощности при производительности 400 м³/ч;
• Удобный монтаж через хомуты исключает необходимость сварки или болтовых соединений;
• Широкий температурный диапазон для окружающей среды (-40…+40 C) расширяет возможности применения.

Ограничения применения

• Не применяется для перекачивания взрывоопасных, агрессивных или масляных сред - материал корпуса не устойчив к химическим веществам;
• Запрещено использование при температуре воздуха ниже –15 C или выше +40 C внутри воздуховода - это может вызвать отказ двигателя или деформацию деталей;
• Не рекомендован для установки в местах с постоянным прямым контактом с водой - IP44 не обеспечивает защиту от струй или погружения;
• Не поддерживается регулирование скорости вращения - работает только на одной фиксированной оборотах.

Примеры использования

• Вытяжка из кухни в многоквартирном доме с каналом Ø200 мм - ВКК-100 устанавливается после переходника на 245 мм;
• Приточная система в офисном помещении с центральным воздуховодом - обеспечивает равномерный приток свежего воздуха;
• Вентиляция в подвале частного дома - благодаря широкому диапазону температур работает даже зимой при минусовой температуре снаружи;
• Обеспечение проветривания в цеху с оборудованием, выделяющим тепло - эффективно отводит нагретый воздух.

Практические советы

• Перед установкой проверьте соответствие диаметра воздуховода монтажному фланцу (245 мм) - используйте переходники при необходимости;
• Подключение конденсатора 2 мкФ обязательно - без него двигатель не запустится; при замене берите аналог с таким же значением емкости и классом напряжения;
• Избегайте установки рядом с источниками повышенной вибрации - это увеличивает шум и срок износа подшипников;
• Проверяйте направление вращения перед первым запуском - стрелка на корпусе должна совпадать с направлением потока воздуха;
• При эксплуатации в холодных помещениях (ниже –15 C) убедитесь, что в воздуховоде нет конденсата - он может замёрзнуть и забить канал.
