Вентилятор канальный круглый ВКК 200 - 03.05.217812 ОРЛАН

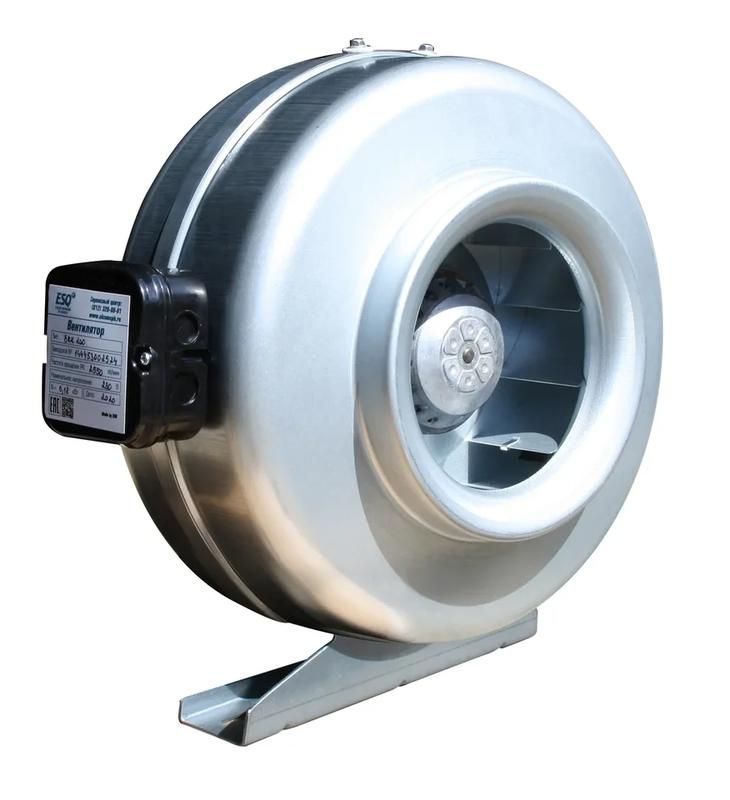

Канальный вентилятор ВКК-200 от бренда ESQ - это компактное устройство для принудительной циркуляции воздуха в системах вентиляции, кондиционирования и воздушного отопления. Алюминиевый корпус, степень защиты IP44 и устойчивость к перепадам температур делают ВКК-200 надежным решением для промышленных и коммерческих объектов с жесткими условиями эксплуатации.

Назначение и область применения

Вентилятор ВКК-200 предназначен для установки в прямоугольные или круглые воздуховоды стационарных систем вентиляции. Подходит для использования в жилых домах, офисах, торговых центрах, производственных помещениях и лабораториях. Обеспечивает удаление отработанного воздуха, подачу свежего воздуха или рециркуляцию внутри замкнутых каналов. Не предназначен для работы в условиях повышенной влажности, агрессивных газов или взрывоопасных сред.

Технические характеристики

• Напряжение питания: 220 В, частота 50 Гц - совместим с бытовой и промышленной сетью в России и странах СНГ
• Мощность потребления: 0,135 кВт - энергоэффективный режим работы
• Производительность: 1000 м³/ч - обеспечивает достаточный объем воздухообмена для помещений площадью до 50–70 м²
• Частота вращения: 2650 об/мин - высокая скорость для эффективного перемещения воздуха
• Рабочая температура среды: от -40C до +40C - работает в холодных и теплых условиях, включая неотапливаемые помещения
• Диапазон рабочих температур: от -15C до +40C - оптимальная зона для длительной эксплуатации; ниже -15C возможна снижение КПД
• Степень защиты: IP44 - защищён от попадания твердых частиц крупнее 1 мм и брызг воды со всех сторон
• Материал корпуса: алюминий - легкий, коррозионностойкий, рассеивает тепло лучше стали
• Габариты: 200×200 мм - компактный размер для монтажа в ограниченном пространстве
• Монтажный диаметр: 330 мм - требует соответствующего проема в воздуховоде
• Емкость конденсатора: 4 мкФ - необходим для запуска однофазного двигателя, не подлежит замене на другие значения без пересчета параметров

Совместимость и монтаж

ВКК-200 монтируется внутрь круглого воздуховода с внешним диаметром 330 мм. Для фиксации используются быстросъемные хомуты - они обеспечивают герметичность и позволяют демонтировать вентилятор без инструментов. Установка допускается только в горизонтальном положении. Нельзя использовать с воздуховодами меньшего диаметра - это вызывает турбулентность и шум. Электропитание подключается через клеммную колодку, предварительно проверьте соответствие напряжения и наличие заземления.

Безопасность и стандарты

Вентилятор ВКК-200 соответствует требованиям безопасности для электрооборудования в помещениях с нормальной влажностью. Степень защиты IP44 позволяет применять его в местах, где возможны случайные брызги воды - например, в туалетах, кухнях, прачечных. Соответствует ГОСТ Р 51330.9-99 (IEC 60335-2-80). Не имеет сертификата ATEX - не используется во взрывоопасных зонах.

Преимущества

• Легкий алюминиевый корпус снижает нагрузку на конструкции воздуховодов
• Высокая производительность при малой мощности - экономичный выбор для постоянной работы
• Устойчивость к широкому диапазону температур - подходит для зимних условий
• IP44 - безопасен в помещениях с риском попадания влаги
• Быстрый монтаж благодаря хомутам - сокращает время установки

Ограничения применения

• Не предназначена для работы при температурах ниже -15C - возможны трудности с запуском и снижение производительности
• Запрещено использование в агрессивных средах: пары кислот, щелочей, растворителей
• Недопустимо монтировать вертикально - двигатель и крыльчатка не рассчитаны на такую ориентацию
• Не подходит для систем с давлением выше 100 Па - может возникнуть перегрузка двигателя
• Конденсатор 4 мкФ является integral частью системы - замена другим значением приведёт к перегреву или отказу

Примеры использования

• Обмен воздуха в санузлах многоквартирных домов
• Приточно-вытяжная система в кафе и ресторанах
• Вентиляция технологических комнат на заводах
• Циркуляция воздуха в системах воздушного отопления
• Извлечение влаги из подвалов и технических этажей

Практические советы

• Перед монтажом проверьте внутренний диаметр воздуховода - он должен точно соответствовать 330 мм
• При установке используйте уплотнители между корпусом и воздуховодом - это снизит уровень шума
• Не закрывайте входные и выходные отверстия - даже частичное перекрытие снижает производительность на 30%
• Проверяйте состояние конденсатора каждые 2 года - при потере емкости вентилятор будет плохо запускаться
• При работе в условиях пыли рекомендуется устанавливать предфильтр перед вентилятором ВКК-200
• Электропитание подключайте через автоматический выключатель на 1,6 А - это защитит двигатель от перегрузок
