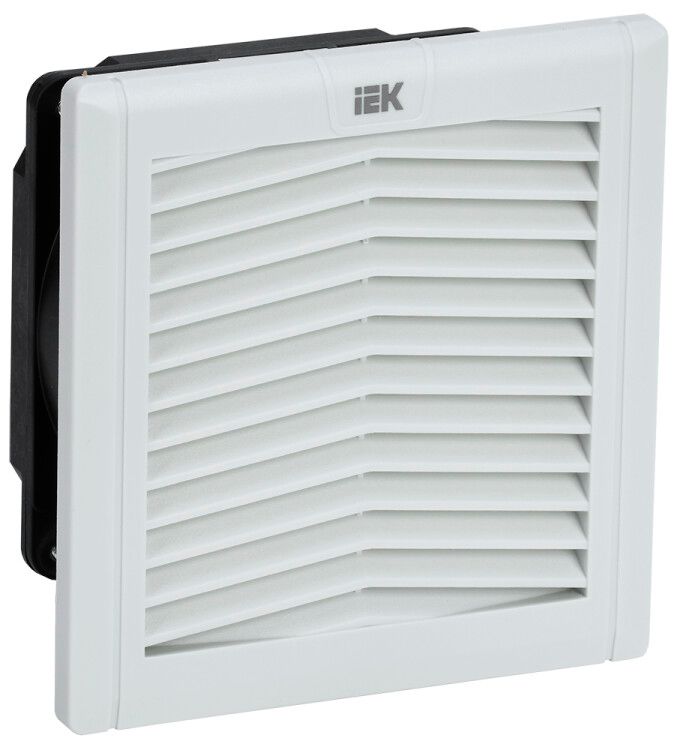

Вентилятор с фильтром ВФИ 65 м3/час IP55 | YVR10-065-55 IEK

Вентилятор с фильтром ВФИ 65 куб.м/час IP55 от IEK предназначен для принудительного охлаждения электротехнических шкафов, сочетая эффективную циркуляцию воздуха с защитой от пыли и влаги. Артикул yvr10-065-55 обеспечивает надежную работу в условиях широкого температурного диапазона и повышенной запыленности.

Назначение и область применения

Вентилятор с фильтром ВФИ 65 куб.м/час IP55 применяется для охлаждения внутреннего объема электрощитов, распределительных устройств и других закрытых корпусов с электронными и электромеханическими компонентами. Предназначен для предотвращения перегрева чувствительных элементов - автоматов, контакторов, преобразователей частоты, PLC-устройств. Подходит для установки в промышленных условиях: на заводах, в насосных станциях, на объектах ЖКХ и энергетики. Особенно эффективен там, где требуется постоянная вентиляция при наличии внешней пыли, влаги или перепадов температур.

Технические характеристики

• Объемный расход воздуха: 65 м³/ч - достаточен для шкафов до 0,8–1,2 м³ при умеренной теплонагрузке;
• Степень защиты: IP55 - защищен от пыли (не полностью герметичен, но пыль не попадает в количестве, нарушающем работу) и от струй воды из любого направления;
• Рабочее напряжение: 230 В AC, частота 50 Гц - совместим с сетями стран СНГ;
• Номинальная мощность: 17 ВА - низкий энергопотребление, не требует выделенных цепей питания;
• Диапазон рабочих температур: от –50 C до +70 C - работает в суровых климатических зонах, включая холодные склады и жаркие помещения;
• Срок службы: 56 000 часов (~6,4 года при работе 24/7) - рассчитан на длительную эксплуатацию без замены;
• Цвет: 7035 RAL (серый металлик) - соответствует стандартному цвету большинства электрощитов;
• Тип вентилятора: циркуляционный - перемещает воздух внутри шкафа, не выводит его наружу;
• Наличие фильтра: да - сменный фильтр задерживает частицы пыли и влаги, продлевая срок жизни компонентов шкафа;
• Климатическое исполнение: У2.1 - предназначен для эксплуатации в умеренном климате с контролируемой влажностью;
• Способ монтажа: защелкивание - быстрая установка без инструментов.

Совместимость и монтаж

Вентилятор с фильтром ВФИ 65 куб.м/час IP55 монтируется через круглое отверстие диаметром 95 мм (стандартный размер для моделей этого типа). Крепление осуществляется защелкиванием - достаточно вставить устройство в отверстие и слегка надавить, пока не послышится щелчок. Для демонтажа - аккуратно оттянуть фиксаторы с противоположной стороны. Фильтр доступен для замены без снятия всего устройства: открывается крышка снаружи шкафа. Обязательно проверьте, чтобы отверстие было чистым и не имело острых кромок, которые могут повредить уплотнение. Не рекомендуется использовать с вентиляцией по принципу “вытяжка” - этот вентилятор создан для внутренней циркуляции, а не для удаления воздуха наружу.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования, работающего в сетях переменного тока до 230 В. Степень защиты IP55 соответствует ГОСТ 14254 и IEC 60529. Конструкция выполнена из материалов, устойчивых к УФ-излучению и агрессивным средам, что допускает применение в открытых или полуоткрытых помещениях. Сертифицирован для использования в системах управления и распределения электроэнергии согласно нормам для промышленного оборудования.

Преимущества

• Сменный фильтр снижает риск загрязнения внутренних компонентов - экономит время на техобслуживание;
• Высокая стойкость к экстремальным температурам - работает даже в неотапливаемых помещениях зимой;
• Низкий уровень шума благодаря прогрессивной aerodynamic конструкции лопастей;
• Простота замены фильтра - не нужен демонтаж вентилятора, доступ снаружи шкафа;
• Небольшая мощность - не создаёт нагрузки на сеть и не требует дополнительной защиты;
• Возможность изменения направления airflow - можно перевернуть вентилятор, чтобы менять направление потока (например, снизу вверх или сверху вниз).

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита Ex;
• Не следует использовать в местах с постоянным прямым попаданием воды - IP55 не гарантирует герметичность при стационарном затоплении;
• Не подходит для шкафов с теплонагрузкой выше 300–400 Вт - для таких случаев необходима более мощная система охлаждения;
• Фильтр требует периодической замены (раз в 3–6 месяцев в пыльных условиях); без него защита снижается до IP20;
• Не управляемый - не имеет встроенной автоматики; для точного контроля температуры необходимо подключение к внешнему терморегулятору.

Примеры использования

• Шкаф управления насосной станцией - предотвращает конденсат и перегрев реле;
• Щит автоматизации технологического участка - защищает ПЛК от пыли на производстве;
• Распределительный шкаф на улице - обеспечивает охлаждение при летней жаре и защищает от дождевой влаги;
• Электрощит в холодильной камере - работает при минусовой температуре без отказов;
• Шкаф с частотным преобразователем - снижает риск аварийного отключения из-за перегрева.

Практические советы

• Перед установкой проверьте размер отверстия - он должен точно соответствовать 95 мм. Нестандартные отверстия требуют доработки корпуса;
• Заменяйте фильтр каждые 3 месяца в пыльных цехах, раз в 6–12 месяцев - в чистых помещениях;
• Для лучшей теплоотдачи располагайте вентилятор так, чтобы поток воздуха проходил рядом с наиболее горячими компонентами (преобразователи, контакторы, резисторы);
• Подключите вентилятор с фильтром ВФИ 65 куб.м/час IP55 к терморегулятору - тогда он будет работать только при необходимости, продлевая срок службы мотора;
• При монтаже в вертикальной плоскости - ориентируйте выходное отверстие в сторону, противоположную входу, чтобы избежать рециркуляции теплого воздуха;
• Не используйте смазку или химические очистители на фильтре - они могут забить поры и снизить эффективность.
