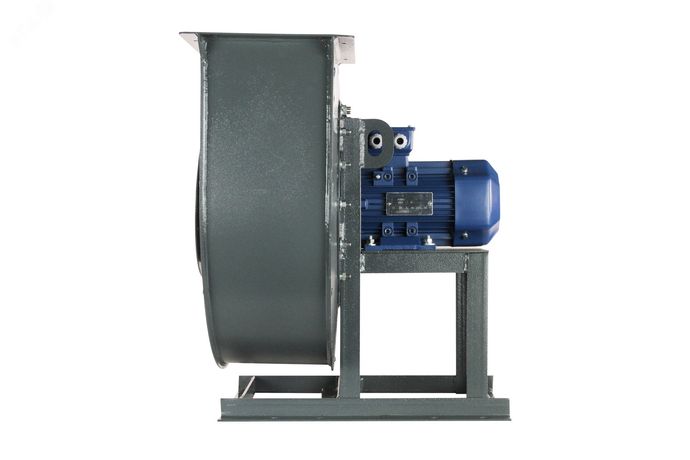

Вентилятор ВЦП 7-40 № 4 правый 0 с двигателем 5.5/3000 Элком - 03.08.217978 ОРЛАН

Вентилятор центробежный ВЦП 7-40 №4 с двигателем 5.5/3000 от Элком - это мощный моноблочный центробежный вентилятор, предназначенный для перемещения чистого воздуха в системах вентиляции промышленных объектов. Артикул 03.08.217978 обеспечивает надёжную работу в сложных климатических условиях, но требует соблюдения ограничений по составу перекачиваемой среды.

Назначение и область применения

Вентилятор центробежный ВЦП 7-40 №4 с двигателем 5.5/3000 предназначен для создания принудительной тяги в системах вентиляции и вытяжки, где требуется высокое давление и устойчивый воздушный поток. Подходит для установки на промышленных предприятиях: в цехах, на линиях сушки, в системах удаления тепла от оборудования. Не применяется в помещениях с опасными веществами - вентилятор не рассчитан на работу с пылью, волокнами, химикатами или взрывоопасными газами.

Технические характеристики

• Тип: центробежный, моноблок
• Рабочее колесо: 6 лопастей, загнутых по направлению вращения
• Мощность двигателя: 5,5 кВт
• Частота вращения: 3000 об/мин
• Климатическое исполнение: У и Т, 2–3 категории размещения
• Диапазон рабочих температур: от –40 C до +40 C
• Корпус: спиральная форма ("улитка") из металла, поворотная относительно рамы
• Фланцы: на входном и выходном патрубках, с отверстиями для болтового соединения

Совместимость и монтаж

Вентилятор центробежный ВЦП 7-40 №4 с двигателем 5.5/3000 оснащён фланцами на обоих патрубках - они совместимы с круглыми и прямоугольными воздуховодами стандартных размеров. Монтаж выполняется через болтовые соединения. Корпус можно повернуть вокруг своей оси, что позволяет легко согласовать направление нагнетания с трассой воздуховода. Для установки необходима жёсткая основа - рама из металлопроката должна быть закреплена на бетонном фундаменте или стальной платформе. Кабель питания подключается к клеммной коробке двигателя; заземление обязательно.

Безопасность и стандарты

Вентилятор соответствует требованиям ГОСТ Р 54949-2012 для промышленных вентиляторов. Конструкция исключает возможность возникновения искр внутри корпуса - однако он не является взрывозащищённым. Применение в средах с воспламеняющимися парами, пылью или агрессивными химическими веществами запрещено. Работа в условиях повышенной влажности возможна, но только при отсутствии конденсата на деталях.

Преимущества

• Моноблочная конструкция снижает время монтажа и минимизирует риск утечек воздуха
• Поворотный корпус позволяет гибко адаптировать направление выброса без переделки воздуховодов
• Высокая частота вращения (3000 об/мин) обеспечивает достаточное давление даже при малых расходах
• Устойчивость к экстремальным температурам делает устройство пригодным для работы в холодных регионах

Ограничения применения

• Запрещено использовать в средах с пылью, волокнами, клейкими частицами - они забивают лопатки и вызывают дисбаланс
• Не допускается работа с химически агрессивными газами, пароми, маслом - материал корпуса не защищён от коррозии
• Не предназначен для взрывоопасных зон (Zone 1, Zone 2); не имеет сертификата взрывозащиты
• Не рекомендован для длительной работы ниже –40 C - возможно затруднённое пускание двигателя

Примеры использования

• Вытяжка горячего воздуха от сварочных станций
• Обеспечение притока воздуха в сушильные камеры
• Вентиляция технологических помещений с высокой теплоотдачей оборудования
• Удаление воздуха из больших ангаров и складских комплексов

Практические советы

• Перед первым запуском проверьте свободное вращение рабочего колеса - никаких заеданий быть не должно
• Измеряйте уровень вибрации после монтажа - при превышении нормы усильте крепления рамы
• При использовании в зимних условиях предварительно прогревайте двигатель при минимальных оборотах
• Регулярно осматривайте фланцевые соединения - уплотнители могут терять эластичность при постоянных перепадах температур
• Артикул 03.08.217978 - единственный вариант этого типа в линейке Элком с таким сочетанием мощности и размера; замена аналогами требует точного расчёта аэродинамики системы
