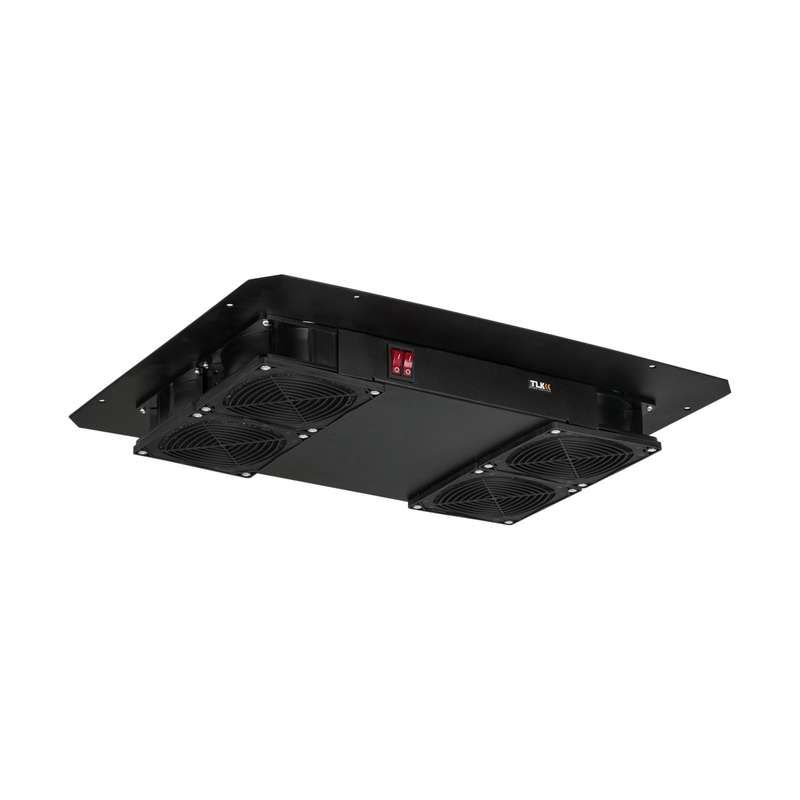

Вентиляторный блок TLK для напольных шкафов серий TFR, TFL, 4 вентилятора, нижние решетки пластиковые с фильтром, без шнура питания, черный - ЭКО25088 TLK-FAN4-F-BK

Блок вентиляторный для напольных шкафов серий TFR, TFL, TFA, 4 вентилятора, нижние решетки пластиковые с фильтром, без шнура питания, черный (артикул tlk-fan4-f-bk, ЭКО25088) - компактная система принудительной вентиляции для охлаждения оборудования внутри телекоммуникационных и серверных шкафов. Установленный в нижней части шкафа, он обеспечивает вытяжку нагретого воздуха, снижает перегрев и продлевает срок службы чувствительной электроники.

Назначение и область применения

Блок вентиляторный для напольных шкафов серий TFR, TFL, TFA используется для активного охлаждения шкафов с высокой плотностью установки оборудования - коммутаторов, маршрутизаторов, серверов, UPS и других устройств, выделяющих тепло. Применяется исключительно в напольных шкафах серий TLK, TFE, TFL, TFR, TFA, где предусмотрена нижняя монтажная ниша. Подходит для помещений с контролируемой средой: центральных офисов, дата-центров, telecom-комнат.

Технические характеристики

• Количество вентиляторов: 4 шт., диаметром 120 мм каждый
• Габаритные размеры: 490×380 мм
• Материал корпуса: сталь 2 мм с порошковым покрытием (RAL 9005, черный)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Тип разъема: IEC 60320 C14 - вход для внешнего сетевого шнура
• Наличие фильтра: да, пластиковая нижняя решетка со сменным воздушным фильтром
• Способ монтажа: фланцевый - крепление через отверстия на раме
• Работает от сети: 220 В, 50 Гц (шнур питания не включен)

Совместимость и монтаж

Блок вентиляторный для напольных шкафов серий TFR, TFL, TFA устанавливается только в нижнюю часть шкафов TLK глубиной 600 мм и более. Шкафы меньшей глубины требуют верхнего расположения - этот блок для них не подходит. Монтаж выполняется через фланец: совмещаются отверстия на блоке с крепежными точками на дне шкафа, крепятся болтами M4–M6. После установки необходимо подключить внешний шнур питания к разъему C14. Фильтр расположен снизу - при сборке убедитесь, что он направлен в сторону помещения, а не в стену или пол.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в помещениях класса IP20. Отсутствие встроенного шнура питания позволяет гибко выбирать тип провода и длину - важно использовать кабель с достаточным сечением (минимум 0,75 мм2) и с заземлением. Разъем C14 стандартизирован и совместим с большинством промышленных и IT-сетевых шнуров.

Преимущества

• Четыре вентилятора обеспечивают равномерную вытяжку по всей ширине шкафа
• Пластиковые решетки с фильтрами снижают попадание пыли внутрь шкафа - уменьшает частоту обслуживания
• Порошковое покрытие защищает от коррозии и механических повреждений
• Фланцевый монтаж ускоряет установку и исключает необходимость сварки или сложной фиксации
• Унифицированная конструкция совместима с целой серией шкафов TLK - замена и сервис упрощены

Ограничения применения

• Не предназначена для установки в шкафах глубиной менее 600 мм - требуется верхнее исполнение
• IP20 не допускает использование в сырых, пыльных или открытых помещениях
• Шнур питания не входит в комплект - его необходимо приобрести отдельно
• Фильтр требует регулярной замены (раз в 3–6 месяцев в условиях обычного офиса); без него эффективность снижается
• Не рассчитана на работу в системах с повышенным давлением или вакуумом

Примеры использования

• Телекоммуникационный шкаф TLK-600 с 12 коммутаторами и двумя UPS
• Серверная стойка в распределительном пункте оператора связи
• Шкаф управления автоматизированным участком производства
• Аппаратная комнаты малого дата-центра с оборудованием до 1,5 кВт/м²

Практические советы

• Перед установкой проверьте, чтобы нижняя часть шкафа была свободна от труб, кабельных каналов и других препятствий
• Выбирайте шнур питания с заземляющим контактом - даже если оборудование не требует заземления, безопасность важнее
• Запасные фильтры рекомендуется хранить рядом с шкафом - замена занимает меньше минуты
• При использовании в многопользовательских помещениях отметьте дату последней замены фильтра на корпусе блока
• Не используйте блок в качестве единственного средства охлаждения при мощности оборудования выше 2 кВт - возможен недостаточный отвод тепла
