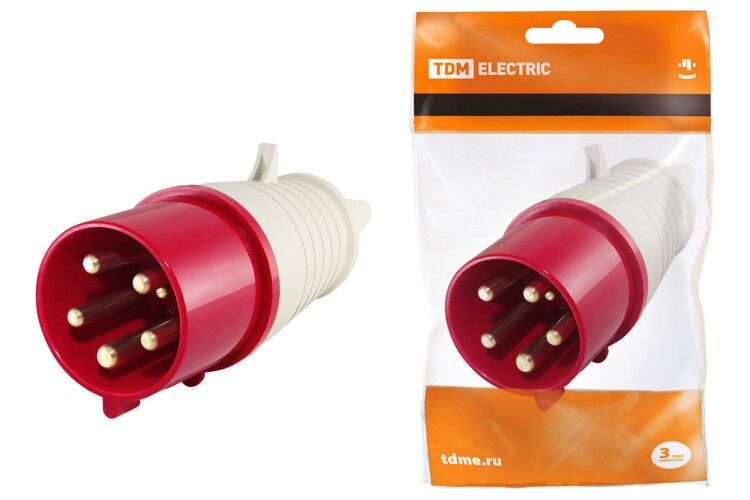

Вилка 025 3Р+РЕ+N 32А 380В IP44 | SQ0601-0006 TDM

Вилка 3Р+РЕ+N 32А 380В IP44 от TDM ELECTRIC (артикул sq0601-0006) - это надёжное соединение для трёхфазного оборудования с заземлением, предназначенное для работы в условиях повышенной влажности, пыли и внешних воздействий. Подходит для подключения переносного и стационарного электрооборудования на объектах строительства, производства и обслуживания.

Назначение и область применения

Вилка 3Р+РЕ+N 32А 380В IP44 используется для подключения трёхфазного электрооборудования с рабочим напряжением до 400 В. Она обеспечивает безопасное и устойчивое соединение в местах с возможным попаданием воды, пыли или механическими нагрузками. Применяется с мобильными устройствами: бетономешалками, сварочными аппаратами, насосами, компрессорами, станками и электроинструментом. Также подходит для временных и постоянных подключений на стройплощадках, в цехах, на складах и в других промышленных помещениях.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать мощные трёхфазные нагрузки без перегрева
• Напряжение: 400 В (50–60 Гц) - соответствует европейскому стандарту EN 60309-2
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный заземляющий контакт (PE)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение с жилами кабеля
• Ввод кабеля: уплотнительная гайка - герметично фиксирует кабель, предотвращая провисание и повреждение изоляции
• Цвет: красный (RAL 3020) - стандартизированная цветовая кодировка для трёхфазных систем
• Запираемый механизм - предотвращает случайное отключение при работе оборудования
• Габариты: 85×70×86 мм - компактный размер для удобного монтажа в ограниченном пространстве
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, не нагревается
• Оrientация заземления: 6 часов - контакт PE расположен внизу, что соответствует стандартному расположению в промышленных штекерах

Совместимость и монтаж

Вилка 3Р+РЕ+N 32А 380В IP44 совместима с розетками того же типа - 3P+PE+N, 32 А, IP44, красного цвета. Для правильного подключения:

• Используйте кабель с медными жилами сечением не менее 6 мм2 (для длительной нагрузки 32 А)
• При установке убедитесь, что уплотнительная гайка плотно прилегает к оболочке кабеля - это сохраняет степень защиты IP44
• Подключите фазы (L1, L2, L3) согласно расцветке изоляции, ноль (N) - синий, заземление (PE) - жёлто-зелёный
• Не используйте с кабелями с диаметром оболочки меньше 8 мм или больше 14 мм - это нарушит герметичность
• Фиксируйте вилку на стене или раме с помощью крепёжных отверстий, если требуется исключить перемещение во время работы

Безопасность и стандарты

Вилка соответствует требованиям стандарта IEC 60309-2 и EN 60309-2, которые регламентируют конструкцию, испытания и маркировку промышленных соединителей. Цветовое оформление (красный) указывает на напряжение 400 В, что снижает риск путаницы с другими системами. Механизм запирания предотвращает самопроизвольное отсоединение, что особенно важно при работе с вибрационным оборудованием. Наличие заземляющего контакта гарантирует защиту от поражения током даже при пробое изоляции.

Преимущества

• Надёжная герметизация благодаря уплотнительной гайке и классу IP44 - работает в сырых и пыльных средах
• Запирающая система - исключает аварийное отключение при вибрациях и ударах
• Ярко-красный корпус - легко отличить от однофазных и низковольтных соединителей
• Простой и проверенный винтовой зажим - не требует специальных инструментов для монтажа
• Совместима с большинством промышленных розеток того же типа - замена и ремонт без переделок

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Не рекомендуется использовать в агрессивных химических средах (например, кислоты, щёлочи) - материал корпуса не устойчив к таким воздействиям
• Не подходит для частых подключений/отключений вручную - при необходимости часто менять соединение лучше выбрать модели с быстроразъёмными механизмами
• Не применяется в сетях выше 400 В - превышение напряжения вызовет пробой изоляции
• Не допускается использование с кабелями меньшего сечения - это приведёт к перегреву и выходу из строя

Примеры использования

• Подключение трёхфазного станка с ЧПУ на металлообрабатывающем участке
• Электросварочный аппарат на стройке с временными источниками питания
• Компрессор для pneumatic инструмента на заводе
• Бетономешалка на объекте с использованием генератора
• Переносной насос для откачки воды на дренажной системе

Практические советы

• Перед каждым подключением проверяйте целостность изоляции кабеля и состояние контактов - грязь и окислы снижают надёжность
• При монтаже в открытых зонах используйте дополнительный кожух или защитный колпак - продлит срок службы
• Не закручивайте винты слишком сильно - можно повредить клеммы или раздавить жилу
• При замене старой вилки - обязательно совпадают все параметры: число полюсов, ток, цвет, тип крепления
• Для контроля температуры в процессе эксплуатации - периодически проверяйте корпус рукой: он не должен быть горячим
