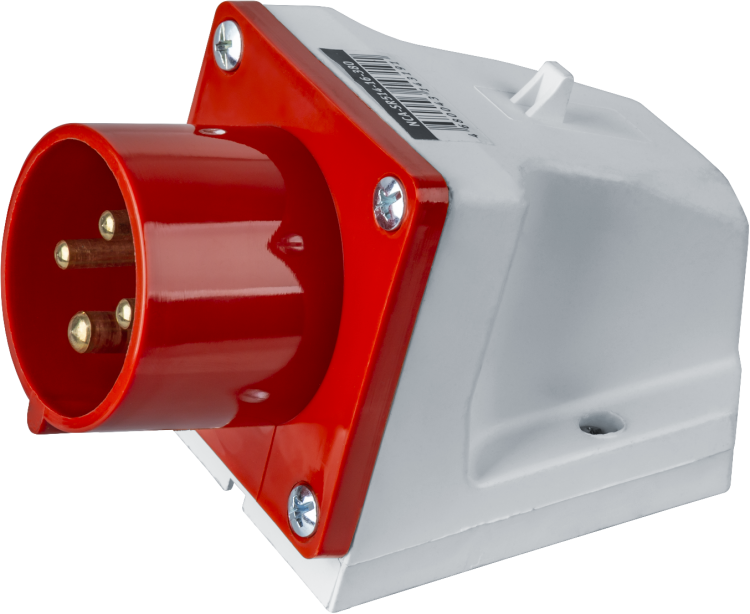

Вилка стационарная 16А 3P+PE IP44 14 319 NCA-SR514-16-380 Navigator 14319

Вилка стационарная 16А 3P+PE IP44 NCA-SR514-16-380 от бренда Navigator предназначена для надёжного подключения трёхфазного оборудования к сети 380–415 В. Эта модель из серии NCA-SR подходит для постоянной установки на поверхность в условиях повышенной запылённости и влажности.

Назначение и область применения

Вилка стационарная 16А 3P+PE IP44 NCA-SR514-16-380 используется для подключения стационарного трёхфазного электрооборудования, требующего заземления. Подходит для промышленных применений: станков, насосов, компрессоров, конвейеров и других устройств с мощностью до 16 А. Благодаря защите IP44 её можно устанавливать в цехах, на открытых площадках или в помещениях с высокой влажностью, где возможны брызги воды.

Технические характеристики

• Максимальная сила тока: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Номинальное напряжение: 380–415 В - рассчитана на работу в трёхфазной сети с линейным напряжением;
• Количество полюсов: 4 - три фазных контакта (L1, L2, L3) + один заземляющий (PE);
• Степень защиты: IP44 - защита от твёрдых частиц больше 1 мм и от брызг воды со всех сторон;
• Номинальная частота: 50 Гц - совместима с сетями стран СНГ;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов;
• Тип конструкции: монтаж на поверхность - крепится болтами прямо к стене или щиту;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам;
• Ориентация подключения: прямолинейная - провода выходят прямо назад, без поворотов;
• Оrientация заземляющего контакта: 6 часов - контакт расположен внизу при взгляде спереди;
• Цвет: красный - соответствует цветовой кодировке для трёхфазных систем 380 В.

Совместимость и монтаж

Вилка стационарная 16А 3P+PE IP44 NCA-SR514-16-380 совместима с розетками серии NCA-SR того же типа. Для монтажа требуется предварительно просверлить отверстия под крепёж (диаметр отверстий - 5 мм, шаг - 70 мм). Убедитесь, что сечение проводов не превышает 4 мм2 - иначе они не войдут в винтовые клеммы. После подключения затяните клеммы усилием 0,5–0,7 Нм - недостаточное или избыточное давление снижают надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 и обеспечивает безопасную коммутацию в соответствии с нормами для промышленных штепсельных соединителей. Красный цвет корпуса указывает на рабочее напряжение 380–415 В - это помогает избежать путаницы с другими типами розеток. Конструкция исключает случайное подключение к однофазным сетям 220 В.

Преимущества

• Удобная винтовая клемма позволяет легко заменить провода без специнструментов;
• Защита IP44 делает изделие пригодным для использования там, где обычные розетки не подходят;
• Фиксированная ориентация заземляющего контакта (6 ч) гарантирует правильное подключение даже в темноте;
• Красный цвет служит визуальным сигналом - сразу видно, что это трёхфазный разъём;
• Высокая механическая прочность корпуса снижает риск повреждения при эксплуатации в жестких условиях.

Ограничения применения

• Не предназначен для частого отсоединения - не является быстроразъёмным; подходит только для стационарного подключения;
• Не работает при температуре ниже –25 C - материал становится хрупким;
• Запрещено использовать в местах с постоянным погружением в воду - IP44 не обеспечивает герметичность при погружении;
• Не совместим с розетками других серий - только с аналогами NCA-SR;
• Не рекомендуется для подключения оборудования с импульсными нагрузками выше 16 А (например, сварочные аппараты).

Примеры использования

• Подключение трёхфазного станка с ЧПУ в металлообработке;
• Разводка питания для воздушного компрессора на заводе;
• Фиксированное питание насосной группы в канализационном узле;
• Электроснабжение конвейера на пищевом производстве;
• Подключение нагревательных элементов в сушильных камерах.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и номинала вилки - 380–415 В, а не 220 В;
• Используйте провода с медными жилами сечением 1,5–4 мм2 - меньшее сечение вызовет перегрев, большее не поместится в клемму;
• При установке в сыром помещении дополнительно используйте термоусадочные трубки на входе проводов;
• Обязательно закрепите вилку стационарную 16А 3P+PE IP44 NCA-SR514-16-380 так, чтобы она не болталась - вибрация может ослабить клеммы;
• Проверяйте состояние клемм каждые 6 месяцев - особенно в условиях вибраций и перепадов температуры.
