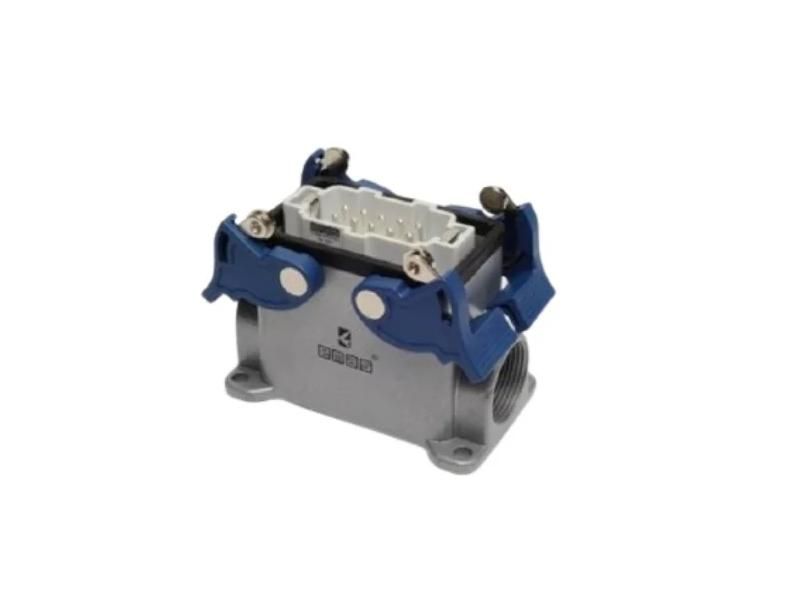

Вилка 4-фиксатора боковой ввод для панели 10п 16А EMAS EBM10FD14

Вилка 4-полюсная для панели 10П 16А, ввод боковой (PG 16), степень защиты IP65 от компании EMAS - это промышленный соединитель с механической фиксацией, предназначенный для надёжного подключения оборудования к распределительным щитам. Артикул ebm10fd14 обеспечивает устойчивую работу в условиях высоких нагрузок, вибраций и запылённой среды.

Назначение и область применения

Эта вилка используется для подключения силового оборудования к панелям управления через боковой ввод. Подходит для установки в промышленных щитах, где требуется защищённое и долговечное соединение. Применяется в системах автоматизации, на конвейерах, станках, насосных станциях и других объектах с жёсткими условиями эксплуатации.

Технические характеристики

• Число полюсов: 4P+E (четыре фазы + заземление)
• Номинальный ток: 10 А и 16 А (два режима работы)
• Номинальное напряжение: 250 В и 400 В переменного тока
• Импульсное выдерживаемое напряжение: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Рабочий температурный диапазон: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Уровень воспламеняемости: V0 по UL94 - материал самозагасает после удаления источника пламени
• Тип ввода: PG 16 - резьбовое кабельное введение для гибких проводов
• Крепление: монтаж на панель (панельный тип, “мама”)

Совместимость и монтаж

Вилка ebm10fd14 совместима с панелями типа 10П и соответствует требованиям стандарта DIN EN 61984. Для установки необходимо просверлить отверстие диаметром, соответствующее корпусу вилки - размеры указаны в чертежах производителя. Кабель вводится через резьбовой патрубок PG 16, который плотно затягивается гайкой для герметичности. Убедитесь, что сечение кабеля соответствует допустимому для тока 16 А (обычно 2,5–4 мм2 медный провод). Соединение фиксируется поворотом корпуса после введения в панель - механизм обеспечивает надёжную механическую блокировку.

Безопасность и стандарты

Вилка 4-полюсная для панели 10П 16А, ввод боковой (PG 16), степень защиты IP65 сертифицирована по DIN EN 61984 и соответствует нормам безопасности для промышленных электроустановок. Выполнение требований класса воспламеняемости V0 снижает риск распространения огня. Наличие заземляющего контакта (PE) гарантирует защиту от поражения током при аварийных ситуациях.

Преимущества

• Высокая механическая прочность - выдерживает более 500 циклов подключения
• Широкий температурный диапазон позволяет использовать в холодных и нагреваемых помещениях
• Защита IP65 исключает попадание пыли и влаги даже при мойке оборудования
• Фиксация на панель предотвращает случайное отсоединение при вибрациях
• Поддержка двух рабочих токов (10 А и 16 А) даёт гибкость при проектировании цепей

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP65 не заменяет IP67/IP68
• Не рекомендован для использования в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Требуется точное соответствие размера отверстия в панели - неверный монтаж нарушает герметичность
• Не следует применять с кабелями меньшего сечения, чем предусмотрено для 16 А - перегрев возможен

Примеры использования

• Подключение частотных преобразователей к щиту управления
• Разъём для питания промышленных роботов на сборочных линиях
• Соединение насосов и компрессоров в пищевой и химической промышленности
• Передвижные станции с быстроразъёмными соединениями для обслуживания

Практические советы

• Перед монтажом проверьте, чтобы кабель был правильно подготовлен - жилы должны быть зачищены и обжаты контактами подходящего размера
• Затягивайте резьбу PG 16 равномерно - переусиливать нельзя, иначе повредите уплотнение
• При использовании в условиях повышенной влажности регулярно осматривайте контактную группу на окисление
• Для удобства обслуживания используйте вилку ebm10fd14 вместе с аналогичными розетками того же семейства - это обеспечит совместимость и цветовую маркировку
• Не применяйте с кабелями, не имеющими внешней оболочки - они не обеспечивают достаточной защиты при вводе через PG 16
