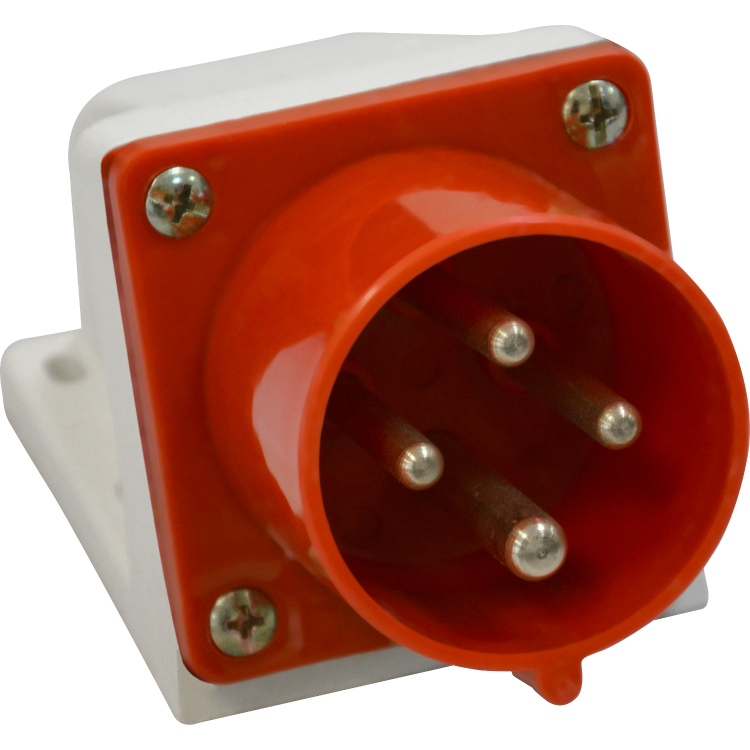

Вилка 524 32А 6h 380AC 3P+PE IP44 для монтажа на поверхность КЭАЗ 241217

Вилка 524-32А-6h-380AC-3P+PE-IP44 для монтажа на поверхность - это надёжная силовая вилка от КЭАЗ, предназначенная для временного подключения трёхфазного оборудования с заземлением. Применяется там, где требуется безопасное и защищённое соединение с сетью 380–400 В, особенно в условиях повышенной запылённости или влажности.

Назначение и область применения

Вилка 524-32А-6h-380AC-380AC-3P+PE-IP44 используется для подключения переносного или передвижного трёхфазного оборудования с заземлением. Подходит для работы с машинами, насосами, компрессорами, сварочными аппаратами и другим промышленным оборудованием, требующим питания 380–400 В. Монтаж на поверхность позволяет устанавливать её на стену, щит или раму - идеально для мест, где невозможно использовать встраиваемые решения.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева;
• Напряжение: 400 В (рабочее - 380 В переменного тока);
• Количество полюсов: 4 - три фазы (L1, L2, L3) + заземление (PE);
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм; подходит для помещений с высокой влажностью или пылью;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов;
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством розеток;
• Оrientация подключения: прямой угол - снижает нагрузку на шнур, предотвращает излом;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам;
• Цвет: красный - сигнализирует о высоком напряжении, соответствует цветовой норме для 380 В;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений и улицы в умеренном климате;
• Нормативный документ: ТУ3424-079-05758109-2014 - сертифицирована по российским техническим условиям.

Совместимость и монтаж

Вилка 524-32А-6h-380AC-3P+PE-IP44 совместима с розетками того же типа - 3P+PE, 32 А, IP44, с положением заземления в 6 часов. Для установки используйте два винта через крепёжные отверстия на корпусе. Диаметр входа кабеля - до 12 мм. Перед монтажом проверьте соответствие сечения жил: рекомендовано 2,5–6 мм2. Не допускается использование с автоматическими выключателями ниже 32 А - возможен перегрев.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ТУ3424-079-05758109-2014. Защита IP44 обеспечивает безопасную работу в условиях возможного попадания брызг воды и пыли. Цветовое оформление (красный) соответствует ГОСТ Р 50571.18-2017 для обозначения цепей 380 В. Наличие заземляющего контакта гарантирует защиту от поражения током при повреждении изоляции.

Преимущества

• Простая и надёжная винтовая клемма - не требует специнструментов для подключения;
• Прямой угол подключения - продлевает срок службы гибкого кабеля;
• Красный цвет - сразу видно, что это высоковольтное устройство, снижает риск случайного подключения;
• Пластиковый корпус - не проводит ток, устойчив к коррозии и агрессивным средам;
• Выполнена КЭАЗ - известный производитель с опытом более 70 лет в области силовых разъёмов.

Ограничения применения

• Не предназначена для постоянного подключения - только для временных или периодических подключений;
• Не подходит для экстремальных условий: прямого потока воды, погружения, агрессивных паров или температур выше +40C;
• Не совместима с розетками других типов (например, с положением заземления в 3 часа или 9 часов);
• Не следует применять с током выше 32 А - возможен нагрев, оплавление контактов и выход из строя.

Примеры использования

• Подключение мобильного сварочного аппарата на стройплощадке;
• Временное питание насосной станции в цеху;
• Обслуживание конвейера на линии сборки с частым перемещением;
• Подключение воздушного компрессора на объекте с ограниченным доступом к стационарной розетке.

Практические советы

• Перед подключением всегда отключите питание - даже при использовании IP44 есть риск удара током;
• Проверяйте плотность затяжки винтов: слабый контакт вызывает нагрев, слишком сильный - повреждает жилу;
• Используйте кабель с медными жилами и двойной изоляцией - он лучше выдерживает механические нагрузки;
• При эксплуатации в холоде (ниже −10C) проверяйте эластичность корпуса - при очень низких температурах пластик становится хрупким;
• Регулярно осматривайте контакты на окисление - при появлении следов коррозии очищайте спиртом и смазывайте контактной пастой.
