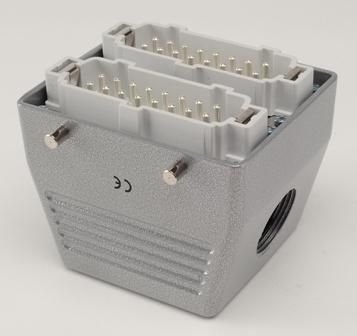

Кожух со штепселем металлический, 32 полюса, 16A, боковой ввод PG 21, IP65 - EBM32FU10 EMAS

Вилка бокового ввода EMAS EBM32FU10 предназначена для надёжного подключения оборудования с множеством проводов через боковой вход, обеспечивая защиту IP65 в условиях повышенной запылённости и влажности. Подходит для промышленных систем, где важна герметичность и компактная организация кабельных вводов.

Назначение и область применения

Вилка бокового ввода EMAS EBM32FU10 используется для подключения многожильных кабелей к электрооборудованию с помощью бокового ввода. Она позволяет организовать коммутацию до 32 контактов в одном корпусе, что особенно удобно там, где требуется минимизировать количество точек подключения. Применяется на станках, конвейерах, распределительных щитах и других объектах промышленной автоматизации, где важно сохранить герметичность и избежать внешних воздействий.

Технические характеристики

• Число полюсов: 32
• Номинальный ток: 16 А
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Тип ввода: боковой, с резьбовым кабельным вводом PG 21
• Материал корпуса: металл - прочный, устойчивый к механическим повреждениям и перепадам температур
• Тип соединения: штепсельный - быстрое подключение и отсоединение без инструментов

Совместимость и монтаж

Вилка EMAS EBM32FU10 совместима с любыми устройствами, имеющими соответствующий гнездовой разъём того же типа и количества полюсов. Кабельный ввод PG 21 рассчитан на наружный диаметр кабеля 8–14 мм. Для установки необходимо:

• Закрепить вилку на поверхности оборудования с помощью болтов или фланца (не входят в комплект)
• Подключить жилы к контактам внутри корпуса согласно схеме
• Завести кабель через ввод PG 21 и затянуть гайку для герметизации

Не допускается использование с кабелями меньшего диаметра - возможна потеря герметичности. Перед монтажом проверьте соответствие диаметра кабеля указанному в спецификации PG 21.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в средах с высокой влажностью, пылью и периодическими мойками. Металлический корпус обеспечивает электромагнитную экранирование и механическую прочность. Сертификаты производителя доступны на официальном сайте EMAS.

Преимущества

• Высокая плотность контактов - 32 полюса в одном корпусе снижают число отдельных соединений
• Металлический кожух увеличивает срок службы и устойчивость к ударным нагрузкам
• Герметичный боковой ввод PG 21 исключает попадание влаги и пыли внутрь устройства
• Штепсельное соединение позволяет быстро заменять модуль без демонтажа всей системы

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не равен IP67/IP68
• Работает только с кабелями диаметром 8–14 мм; более тонкие требуют переходников
• Не рекомендован для взрывоопасных зон - отсутствует сертификация Ex
• Требует наличия подходящего гнезда такого же типа и числа полюсов - не является универсальным адаптером

Примеры использования

• Подключение контроллеров PLC на конвейерной линии с множеством датчиков
• Кабельный ввод для панели управления насосной станцией в условиях сырости
• Объединение сигналов от нескольких исполнительных механизмов в одной точке обслуживания
• Замена старых разъёмов на производстве при модернизации оборудования

Практические советы

• Перед установкой проверьте целостность уплотнительных колец - они обеспечивают IP65
• Убедитесь, что кабель имеет достаточную гибкость для свободного прохода через PG 21 без перегиба
• Не используйте силовые кабели с напряжением выше 500 В - вилка рассчитана на стандартные промышленные уровни
• При частом отключении смазывайте контакты антикоррозийной пастой для продления срока службы
• EBM32FU10 - это не просто вилка, а решение для сложных систем. Учитывайте её размеры при планировании места монтажа - корпус занимает значительное пространство.
