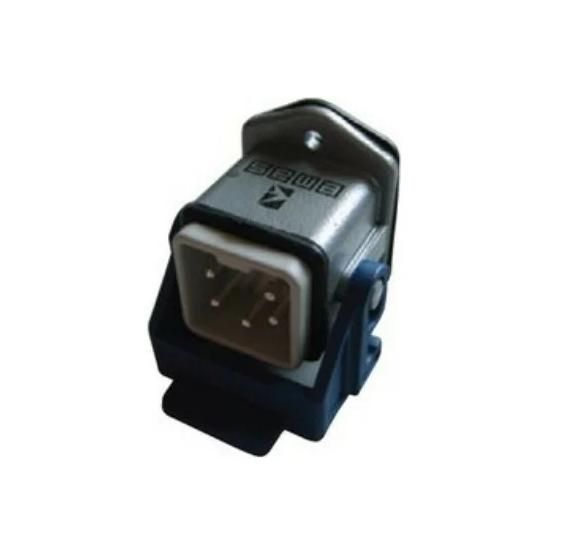

Вилка для панели 5п 10А EMAS EBM05FM41

Вилка панельная 5 полюсов 10А с металлическим кожухом и нижним вводом от бренда EMAS (артикул ebm05fm41) предназначена для надёжного подключения промышленного оборудования в условиях повышенной запылённости и влаги. Эта модель обеспечивает герметичное соединение с защитой IP65 и рассчитана на длительную работу в сложных средах.

Назначение и область применения

Вилка панельная 5 полюсов 10А используется для подключения переносных устройств, станков, конвейеров, сварочных аппаратов и другого промышленного электрооборудования. Подходит для установки в распределительных щитах, на стендах и в мобильных системах. Применяется там, где требуется безопасное и защищённое подключение - на стройплощадках, в цехах, на объектах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Число полюсов: 5 (4 рабочих + заземление PE)
• Номинальный ток: 10 А
• Номинальное напряжение: до 400 В переменного тока
• Импульсное выдерживание напряжения: 6 кВ
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Рабочий температурный диапазон: от –40 C до +125 C
• Сопротивление изоляции: не менее 10 МОм
• Устойчивость к воспламенению: класс V0 (материал самозагасает)
• Ресурс коммутаций: минимум 1 000 000 циклов
• Механическая прочность: не менее 500 циклов сборки/разборки
• Тип корпуса: металлический, с электростатическим покрытием
• Подключение: нижний ввод кабеля

Совместимость и монтаж

Вилка панельная 5 полюсов 10А устанавливается в панели через круглое отверстие диаметром, соответствующее размеру корпуса. Для фиксации используется один винт - достаточно просто вставить разъём и затянуть его. Устройство совместимо с штепсельными вилками того же семейства EMAS с аналогичным числом контактов и типом крепления. Обязательно проверьте соответствие диаметра отверстия в панели и внешнего размера кожуха перед монтажом. Кабель подключается к контактам внутри корпуса - провода должны иметь подходящую площадь сечения для тока 10 А (обычно 1–2,5 мм2).

Безопасность и стандарты

Вилка соответствует требованиям стандарта TS EN, что гарантирует её соответствие европейским нормам безопасности для промышленных разъёмов. Высокая степень защиты IP65, материал класса V0 и испытанная механическая прочность обеспечивают безопасную эксплуатацию даже в аварийных ситуациях. Наличие заземляющего контакта (PE) исключает риск поражения током при повреждении изоляции.

Преимущества

• Металлический корпус устойчив к ударным нагрузкам и деформациям
• Сдвоенные ручки с роликами позволяют легко вставлять и извлекать штекер, даже в перчатках
• Герметичная конструкция сохраняет работоспособность при воздействии пыли, воды и химических аэрозолей
• Электростатическое покрытие предотвращает коррозию и увеличивает срок службы
• Высокий ресурс коммутаций снижает частоту замены и обслуживания

Ограничения применения

Не предназначен для постоянного погружения в жидкости - IP65 не обеспечивает герметичность при длительном нахождении под водой. Не рекомендуется использовать в средах с агрессивными химическими веществами (например, концентрированными кислотами или растворителями), которые могут повредить покрытие корпуса. Также не следует применять с токами выше 10 А - превышение номинала вызывает перегрев и выход из строя контактов.

Примеры использования

• Подключение переносных сварочных аппаратов на стройке
• Запитка конвейерных линий в пищевой промышленности
• Временная сеть питания на выставках и мероприятиях
• Оборудование с высокой вибрацией - станки, насосы, компрессоры
• Системы автоматизации в холодильных камерах и на открытых площадках

Практические советы

• Перед установкой проверьте, чтобы отверстие в панели было точно по размеру - слишком маленькое усложнит монтаж, слишком большое нарушит герметичность.
• Используйте кабели с жилами, соответствующими сечению для 10 А - лучше выбирать медные провода с изоляцией, устойчивой к механическому износу.
• При многократном использовании регулярно осматривайте контакты на наличие окисления или нагара - особенно в условиях высокой влажности.
• Для удобства обслуживания сочетайте эту вилку с такими же штепсельными вилками EMAS - они гарантированно совпадают по форме и глубине входа.
• Не используйте силовые разъёмы для управления сигналами или низковольтной электроникой - они созданы исключительно для силового подключения.
