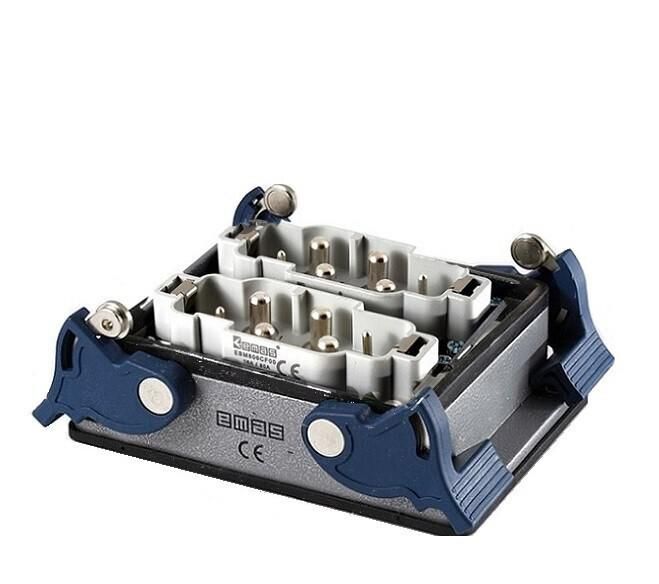

Вилка низкая 4-фиксатора для панели 12 полюсов 2х(4х80А+2х16А) EMAS EBM812FM44

Вилка низкая 4-фиксатора для панели 12 полюсов 2х(4х80А+2х16А) с кожухом и штепселем, металлический, нижний ввод, IP65 от бренда EMAS - это надёжный коммутационный элемент для подключения мощного оборудования в промышленных распределительных щитах. Артикул ebm812fm44 обеспечивает безопасную передачу тока через 12 контактов в защищённом корпусе, подходящий для жестких условий эксплуатации.

Назначение и область применения

Эта вилка предназначена для подключения стационарного электрооборудования к силовым цепям в распределительных щитах. Подходит для устройств с высокой потребляемой мощностью - например, сварочных аппаратов, насосов, нагревательных элементов, конвейеров и промышленных станков. Металлический корпус и степень защиты IP65 позволяют использовать её в помещениях с повышенной запылённостью, влажностью или на открытых площадках. Нижний ввод упрощает прокладку кабелей из-под щита.

Технические характеристики

• Количество полюсов: 12 (2 группы по 4×80 А + 2×16 А)
• Номинальный ток: до 80 А для основных контактов, до 16 А для вспомогательных
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл (стойкий к механическим воздействиям и коррозии)
• Тип ввода: нижний - кабель подключается снизу, что снижает риск перегиба и упрощает монтаж
• Фиксация: 4 точки фиксации на панели - обеспечивают устойчивость и предотвращают случайное выдергивание
• Наличие кожуха и штепселя: закрывает контакты при отключенном состоянии, исключает доступ к токоведущим частям

Совместимость и монтаж

Вилка совместима с панелями толщиной до 6 мм. Для установки требуется подготовить отверстие соответствующего размера - рекомендуется проверить габариты по чертежу производителя. Крепление осуществляется с помощью четырёх болтов, входящих в комплект. Ниже расположены зажимы для кабелей: максимальный диаметр жил - до 25 мм2 для 80 А и до 10 мм2 для 16 А. Убедитесь, что кабели имеют термостойкую изоляцию, рассчитанную на рабочую температуру до 90 C. После монтажа затяните клеммы моментом 1,5–2,0 Нм - переусиливать нельзя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, характерным для промышленных соединителей. Хотя явного указания стандарта в данных нет, конструкция отвечает принципам IEC 60309 для промышленных штепсельных соединений. Кожух предотвращает случайное прикосновение к токоведущим частям, а металлический корпус обеспечивает эффективное заземление при правильном подключении. Применяйте только в сетях переменного тока до 500 В.

Преимущества

• Высокая плотность контактов: 12 полюсов в одном корпусе - экономия места в щите
• Усиленная защита IP65 - работает в условиях, где обычные вилки выходят из строя
• Металлический корпус - долговечность, устойчивость к ударным нагрузкам и электромагнитным помехам
• Нижний ввод - удобство прокладки кабелей, особенно в многослойных щитах
• Чёткое разделение токов: 80 А и 16 А - позволяет подключать одновременно мощное оборудование и управление/сигнализацию

Ограничения применения

• Не предназначен для частого подключения/отключения - используется как стационарный разъём
• Работает только в постоянных условиях: не для мобильных или перемещаемых устройств
• Запрещено применять в средах с агрессивными химическими веществами (кислоты, растворители)
• Не поддерживает автоматическое отключение - требует внешней защиты (автомат, УЗО)
• Не совместим с бытовыми штепселями - только с промышленными аналогами того же типа

Примеры использования

• Подключение трёхфазного двигателя 55 кВт (через 4×80 А) и системы управления (через 2×16 А) на конвейере
• Сварочный аппарат с системой охлаждения в цеху с высокой запылённостью
• Групповое питание нескольких нагревательных печей с контроллерами в производственной зоне
• Распределительный щит на объекте с открытым доступом - благодаря IP65 не требует дополнительного кожуха

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала тока - перегрузка вызовет перегрев контактов
• Обязательно используйте кабель с медными жилами - алюминий не допускается из-за риска окисления и плохого контакта
• После установки протестируйте герметичность: подайте слабый поток воздуха на швы - если есть утечка, замените уплотнители
• При обслуживании всегда отключайте питание и блокируйте щит - даже при отсоединенном штепселе возможен контакт с фазами внутри
• Храните запасные уплотнительные кольца - они со временем теряют эластичность, особенно при перепадах температур
