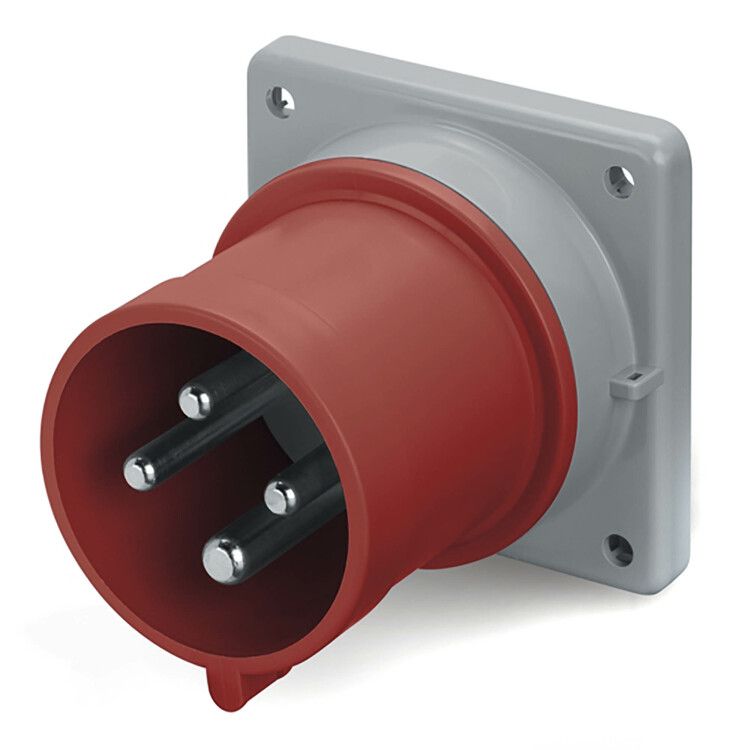

Вилка скрытой установки IP44 16A 3P+E 400В | DIS2431696 DKC ДКС

Вилка скрытой установки IP44 16A 3P+E 400В от бренда DKC (ДКС), артикул dis2431696, предназначена для надёжного подключения стационарного оборудования с заземлением. Эта модель из серии Quadro обеспечивает безопасную работу в условиях повышенной влажности и запылённости.

Назначение и область применения

Вилка скрытой установки IP44 16A 3P+E 400В используется для фиксированного подключения электрооборудования к сети 400 В через панели, шкафы или стеновые ниши. Подходит для промышленных объектов, где требуется постоянное питание устройств с высокой мощностью — станков, насосов, компрессоров, конвейеров и других машин с трёхфазным питанием и заземлением.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 4 (3 фазы + PE)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: винтовые клеммы
• Сечение провода: 1–2,5 мм²
• Конструкция: вилка для поверхностного монтажа (не скрытая, не встраиваемая)
• Цвет корпуса: красный
• Расположение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Индекс теплостойкости: GWFI +960°C (выдерживает перегрев без горения)
• Ударопрочность: класс 5 (соответствует требованиям IEC 60309)

Совместимость и монтаж

Вилка скрытой установки IP44 16A 3P+E 400В совместима с розетками стандарта CEE 400 В / 16 A, имеющими такую же геометрию и расположение контактов. Монтаж выполняется на поверхность — не требует углубления в стену. Для установки необходимо:

• Подготовить отверстие под корпус (размеры указаны в чертежах производителя);
• Зафиксировать вилку болтами или крепёжными лапками;
• Завести провода сечением 1–2,5 мм² в винтовые клеммы и затянуть моментом до упора — не переусердствовать!
• Обязательно подключить заземляющий контакт (PE) — он расположен в положении “6 часов”.

Не используйте эту вилку для временного подключения — она не рассчитана на частое включение/выключение.

Безопасность и стандарты

Вилка соответствует международному стандарту IEC 60309 для промышленных разъёмов. Обладает высокой термической стойкостью (GWFI +960°C), что снижает риск воспламенения при перегрузках. Красный цвет указывает на рабочее напряжение 400 В — это визуальный сигнал для операторов. Защита IP44 предотвращает попадание брызг воды и сторонних предметов, что важно в цехах с мойкой или повышенной влажностью.

Преимущества

• Высокая механическая прочность корпуса — выдерживает удары и нагрузки в производственной среде.
• Устойчивость к УФ-излучению — не желтеет и не хрупнет под прямыми солнечными лучами.
• Надёжные винтовые клеммы — минимизируют нагрев и окисление контактов при длительной работе.
• Яркий красный цвет — легко отличается от бытовых разъёмов, исключает случайное подключение к другим сетям.
• Серия Quadro — единый дизайн с другими элементами системы, удобен для комплексной сборки шкафов управления.

Ограничения применения

• Не предназначен для скрытой установки в стену — корпус не имеет углублений для штукатурки или закладных коробок.
• Не рекомендуется использовать в местах с постоянным погружением в воду — IP44 не защищает от струй или погружения.
• Не подходит для мобильных устройств или частого отсоединения — винтовые клеммы не рассчитаны на многократное подключение/отключение.
• Максимальное сечение провода — 2,5 мм². Более толстые жилы не войдут в клемму.

Примеры использования

• Подключение трехфазного станка с ЧПУ к распределительному щиту внутри цеха.
• Фиксированный выход питания для конвейера на пищевом производстве.
• Точка подключения компрессора в воздуховодном узле с возможностью мойки.
• Электропитание насосной группы в канализационной станции.

Практические советы

• Перед монтажом проверьте соответствие сечения провода — 1–2,5 мм². Нарушение этого правила вызовет перегрев.
• При подключении заземления обязательно используйте жёлто-зелёный провод — это требование ПУЭ.
• Не смешивайте вилки и розетки разных серий — даже если они имеют одинаковый ток, форма контактов может отличаться.
• Проверяйте плотность затяжки винтов после первого включения — при прогреве металла возможна слабая затяжка.
• Для обслуживания отключите питание — вилка не имеет встроенного выключателя.
