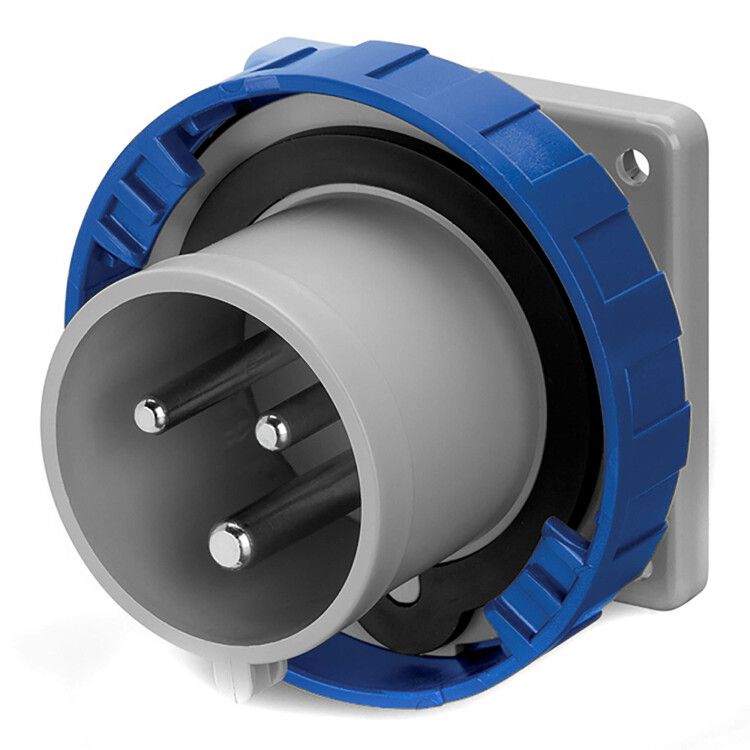

Вилка панельная Quadro 16А 230В IP67 2P+E прямая DKC DIS2481693

Вилка панельная прямая 16 А 2P+E 250 В IP67 от бренда DKC (ДКС), артикул dis2481693, предназначена для надёжного подключения стационарного оборудования к сети переменного тока. Эта модель из серии Quadro обеспечивает защиту от пыли и воды, подходящую для суровых условий производства.

Назначение и область применения

Вилка панельная прямая 16 А 2P+E 250 В IP67 устанавливается на стену, щит или раму для создания фиксированной точки подключения. Она применяется там, где требуется безопасное и долговечное соединение силового оборудования - например, на станках, конвейерах, насосах, сварочных аппаратах и других устройствах с повышенными требованиями к защите.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В (работает в диапазоне 220–250 В)
• Частота: 50–60 Гц (для сетей России и Европы)
• Количество полюсов: 3 (2 фазы + заземление)
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Сечение жилы: до 4 мм2 - позволяет подключить провода средней и большой мощности
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Конструкция: панельная, с прямоугольным профилем - легко монтируется в отверстие 60 мм
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE
• Цвет корпуса: синий - стандартный цвет для промышленных разъёмов
• Материал корпуса: термостойкий пластик, устойчивый к УФ и механическим нагрузкам
• Температурная стойкость контактов: до +960 °С (GWFI) - предотвращает воспламенение при перегреве
• Род тока: переменный (AC)

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 16 A, 2P+E, в том числе серий Blue Line и Quadro от DKC. Для установки необходимо просверлить отверстие диаметром 60 мм в панели. Кабель заводится через заднюю часть, жилы затягиваются винтовыми зажимами - усилие не требует специального инструмента, достаточно отвёртки. Монтаж возможен как вертикально, так и горизонтально. Обязательно соблюдайте расстояние между фазами и заземлением согласно нормам ПУЭ.

Безопасность и стандарты

Изделие соответствует стандартам IEC 60309-2 и EN 60309-2. Сертификация гарантирует соответствие требованиям безопасности для промышленного использования. Высокая температура воспламенения материала (+960 C) снижает риск распространения пламени при аварии. Защита IP67 делает её пригодной для работы во влажных, запылённых и агрессивных средах - цехах, на открытых площадках, в пищевой и химической промышленности.

Преимущества

• Высокая степень защиты IP67 - работает даже при мойке оборудования водой под давлением
• Надёжные винтовые зажимы - минимизируют контактную коррозию и ослабление соединения
• Синий цвет - сразу отличаем от бытовых разъёмов, исключает случайное подключение к другим системам
• Герметичная конструкция - продлевает срок службы в условиях вибраций и перепадов температур
• Совместимость с серией Quadro - можно использовать с другими элементами того же комплекта

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие
• Не рекомендован для использования в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Максимальное сечение жилы - 4 мм2; более толстые провода не войдут в зажим
• Не подходит для подключения устройств выше 16 А - превышение тока вызывает перегрев и выход из строя
• Не следует применять в местах с постоянным воздействием кислот, растворителей или масел - материал корпуса не устойчив ко всем химическим веществам

Примеры использования

• Подключение промышленного станка с ЧПУ к сети 230 В
• Фиксированный вход питания для конвейерной ленты в пищевом цехе
• Точка подключения насоса на открытой площадке с регулярной мойкой
• Сварочный аппарат в мастерской с высокой влажностью
• Освещение на производстве, требующее частой проверки и обслуживания

Практические советы

• При монтаже используйте кабель с медными жилами - алюминий не подходит для винтовых зажимов этой модели
• Обязательно затягивайте винты равномерно - перетягивание повредит изоляцию, недотягивание вызовет нагрев
• Проверьте соответствие диаметра отверстия 60 мм перед установкой - не все панели имеют стандартный размер
• После монтажа протестируйте соединение тестером - убедитесь, что заземление замкнуто и нет пробоя
• Для длительной эксплуатации в сырых помещениях периодически осматривайте контакты на окисление
• Вилка DKC (ДКС) dis2481693 совместима с розетками той же серии - лучше использовать комплектные пары для максимальной надёжности
