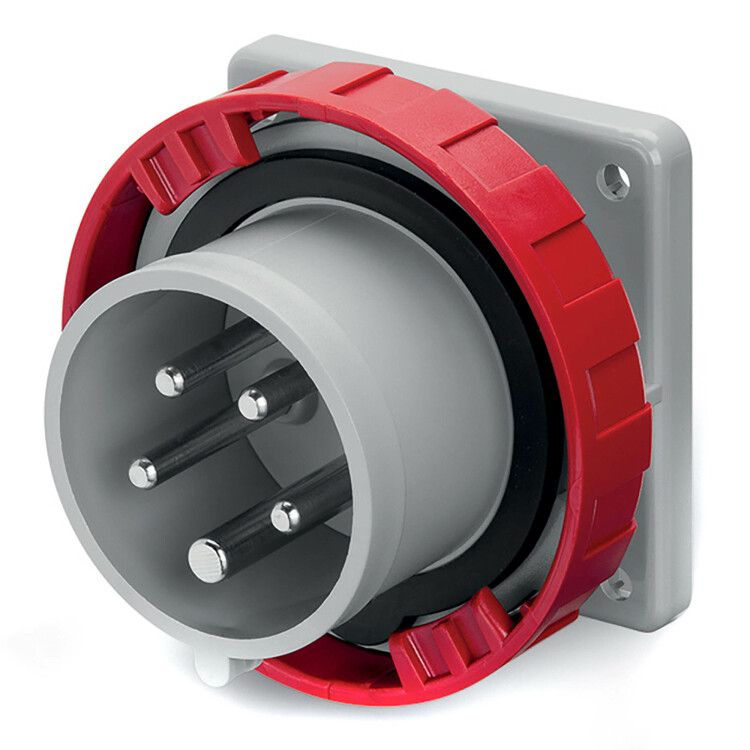

Вилка панельная Quadro прямая 16А 400В 3P+E+N IP67 DKC (ДКС) DIS2481697

Вилка панельная прямая IP67 16А 3P+E+N 400В от бренда DKC (ДКС), артикул dis2481697, предназначена для надёжного подключения стационарного оборудования к трёхфазной сети 400 В. Эта модель из серии Quadro обеспечивает безопасное и долговечное соединение в условиях повышенной запылённости и влажности.

Назначение и область применения

Вилка панельная прямая IP67 16А 3P+E+N 400В устанавливается на стену, щит или раму для создания фиксированной точки подключения. Она применяется там, где требуется подключение мощного оборудования - например, станков, насосов, компрессоров, конвейеров, систем автоматизации. Подходит для промышленных объектов, цехов, логистических терминалов и других мест с агрессивными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть переменного тока 400 В;
• Частота: 50–60 Гц - совместима с сетями России и Европы;
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N) и земля (PE);
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра;
• Тип подключения: винтовой зажим - позволяет закрепить провода сечением до 2,5 мм2;
• Ориентация: прямая - монтируется перпендикулярно поверхности, удобна для вертикальной установки;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам;
• Цвет: красный - соответствует стандартному цветовому кодированию для трёхфазных разъёмов;
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, как в стандарте IEC 60309;
• Исполнение: вилка для монтажа на поверхность - не требует углубления, крепится болтами через фланец.

Совместимость и монтаж

Вилка панельная прямая IP67 16А 3P+E+N 400В совместима с штекерами стандарта CEE 400 В / 16 А, в том числе серий Blue Plug и Red Plug. Для монтажа необходимо просверлить отверстие под корпус (по габаритам, указанным в чертежах производителя) и закрепить её четырьмя болтами. Жилы подключаются к винтовым клеммам - затяжка должна выполняться моментом 0,5–0,7 Нм. Убедитесь, что сечение провода не превышает 2,5 мм2 - иначе возможен перегрев или плохой контакт. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Вилка соответствует международным нормам IEC 60309-2 и GOST R 51321.1. Материал корпуса выдерживает температуру до +960 °С при тесте на горячую проволоку (GWFI), что снижает риск распространения пламени. Конструкция исключает случайное отсоединение при работе - благодаря механической фиксации штекера. Цвет красный соответствует требованиям по распознаванию трёхфазных цепей.

Преимущества

• Высокая степень защиты IP67 - работает даже в сыром, пыльном или мытом помещении;
• Надёжный винтовой зажим - минимизирует риск ослабления контакта при вибрации;
• Фиксированная установка - предотвращает случайное отключение во время работы оборудования;
• Красный цвет - легко отличим от однофазных разъёмов, снижает риск ошибки при подключении;
• Совместимость с широким спектром штекеров серии Quadro - можно заменить без переделки проводки.

Ограничения применения

• Не предназначен для частых подключений/отключений - для этого лучше использовать штекеры с рычагом;
• Не рекомендуется для мобильного оборудования - фиксированная установка не позволяет перемещать устройство;
• Не подходит для напряжений выше 400 В - превышение может вызвать пробой изоляции;
• Не допускается использование с проводами больше 2,5 мм2 - это нарушит плотность контакта и увеличит нагрев;
• Не следует применять в средах с постоянным погружением в жидкости - IP67 не гарантирует длительную герметичность под водой.

Примеры использования

• Подключение промышленного станка с ЧПУ к трёхфазной сети в цеху;
• Фиксированная точка питания для воздушного компрессора на заводе;
• Разъём для подвода энергии к конвейерной ленте в пищевой промышленности;
• Электропитание насосной группы в канализационной станции с высокой влажностью.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 2,5 мм2 максимум. Используйте наконечники для многожильных проводов;
• При установке соблюдайте порядок подключения: сначала земля (PE), потом N, затем фазы - так снижается риск искрения;
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно в условиях вибрации;
• Не смешивайте эту вилку с другими типами разъёмов - даже если внешне похожи, они могут иметь другую коммутацию;
• Для обслуживания отключите питание и убедитесь, что штекер не вставлен - вилка не имеет механической блокировки от вставки под напряжением.
