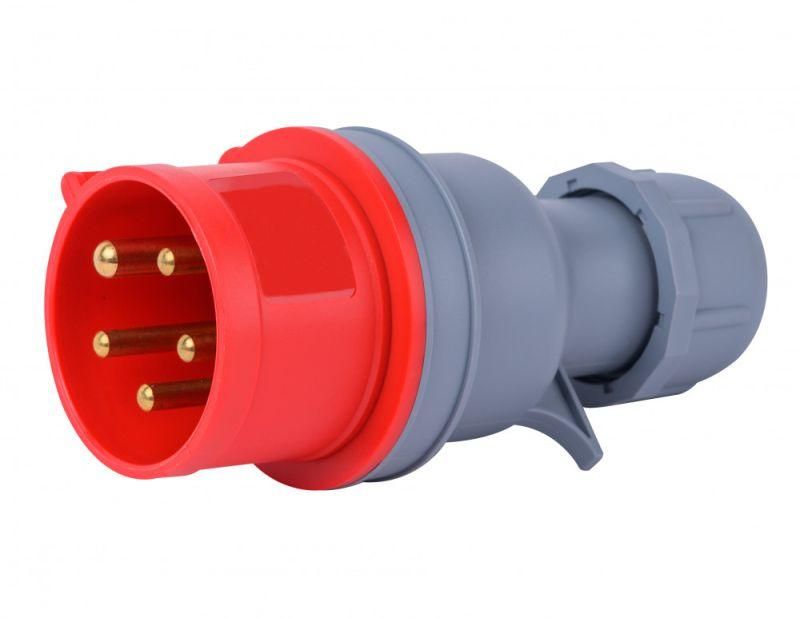

Вилка переносная 3Р+РЕ+N 16А 380В IP44 ВП-103 DEKraft 26104DEK APC

Вилка кабельная переносная 3P+PE+N 16A 380V IP44 ВП-103 от DEKraft предназначена для надёжного подключения мобильного оборудования к трёхфазной сети 400 В. Артикул 26104dek обеспечивает совместимость с промышленными розетками стандарта CEE 015 и применяется там, где требуется безопасная временная электропитание - на стройплощадках, в цехах, на объектах энергетики и зарядных станциях.

Назначение и область применения

Вилка кабельная переносная 3P+PE+N 16A 380V IP44 ВП-103 используется для подключения переносного электрооборудования к трёхфазным сетям с напряжением до 400 В. Подходит для временного питания мощных устройств: сварочных аппаратов, насосов, компрессоров, осветительных установок, строительной техники и других приборов, требующих заземления и нулевого провода.

Области применения: строительство, промышленные предприятия, ремонтные работы, аэропорты, порты, железнодорожные узлы, автозаправочные и станции зарядки электромобилей, сельское хозяйство.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 11 кВт при 380 В
• Количество полюсов: 5 (3 фазы + PE + N) - полноценное подключение с защитным заземлением и нулевым проводником
• Номинальное напряжение: 400 В - работает в диапазоне 380–415 В переменного тока
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от твёрдых частиц больше 1 мм
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение с возможностью многократного демонтажа
• Тип кабельного ввода: уплотнительная гайка - герметичное закрепление кабеля, предотвращает вытягивание и попадание влаги
• Материал корпуса: полиамид (огнестойкий пластик) - высокая механическая прочность, устойчивость к УФ-излучению и температурным колебаниям
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE 015, обеспечивает правильную ориентацию при подключении
• Ресурс контактов: до 50 000 циклов подключения/отключения - долгий срок службы даже при частом использовании

Совместимость и монтаж

Вилка 3P+PE+N 16A 380V IP44 ВП-103 совместима с розетками стандарта CEE 015 (синие разъёмы) и другими изделиями серии DEKRAFT с аналогичным штекером. Для монтажа:

• Зачистите конец кабеля на 10–12 мм, удалите изоляцию с жил L1, L2, L3, N, PE
• Подключите жилы к клеммам согласно маркировке: L1, L2, L3, N, PE - соблюдайте цветовую схему (коричневый/чёрный/серый - фазы; синий - N; жёлто-зелёный - PE)
• Затяните винты клемм равномерно, не допуская перегрузки
• Закрутите уплотнительную гайку так, чтобы она плотно обхватывала внешнюю оболочку кабеля - это исключит проскальзывание и попадание влаги
• Не используйте кабели с диаметром менее 6 мм или более 12 мм - не обеспечивается герметизация

Безопасность и стандарты

Вилка ВП-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных разъёмов. Конструкция выполнена с учётом безопасности: заземляющий контакт длиннее фазных, что гарантирует первичное замыкание заземления перед подачей напряжения. Корпус изготовлен из самозатухающего полиамида, устойчив к возгоранию. Отсутствие открытых токоведущих частей снижает риск поражения током при случайном касании.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары, падения, давление
• Устойчивость к УФ-излучению - не теряет цвет и прочность на открытом воздухе
• Защелкивающийся механизм - фиксирует соединение, предотвращает случайное отсоединение
• Лёгкая сборка и разборка - удобно при обслуживании и замене кабелей
• Герметичный кабельный ввод - продлевает срок службы в условиях повышенной влажности

Ограничения применения

• Не предназначен для постоянного подключения - только для временной эксплуатации
• Не использовать в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Не погружать в воду - IP44 не обеспечивает защиту от погружения
• Не применять при температурах ниже -25 C и выше +60 C - возможна потеря эластичности материалов
• Не подключать к источникам с напряжением выше 415 В - риск пробоя изоляции

Примеры использования

• Переносной сварочный аппарат на стройке
• Электроинструмент (дрель, болгарка) на объекте с временным питанием
• Освещение на ночном участке дорожных работ
• Насос для откачки воды на строительной яме
• Зарядное устройство для электрокара на парковке
• Аварийный генератор с распределителем на складе

Практические советы

• Выбирайте кабель с сечением не менее 2,5 мм2 для тока 16 А - минимизируйте нагрев и потери
• Проверяйте затяжку клемм через каждые 3–6 месяцев при активном использовании - вибрация может ослабить соединение
• При работе в сырых местах после каждого использования протирайте контакты сухой тканью
• Не используйте повреждённые или деформированные вилки - даже маленькая трещина в корпусе снижает уровень защиты IP44
• Для быстрой идентификации окрасьте корпус в контрастный цвет - особенно важно на объектах с несколькими подключениями
• Совмещайте эту вилку с розетками того же серийного ряда - DEKraft обеспечивает точное соответствие геометрии и усилия защёлки
