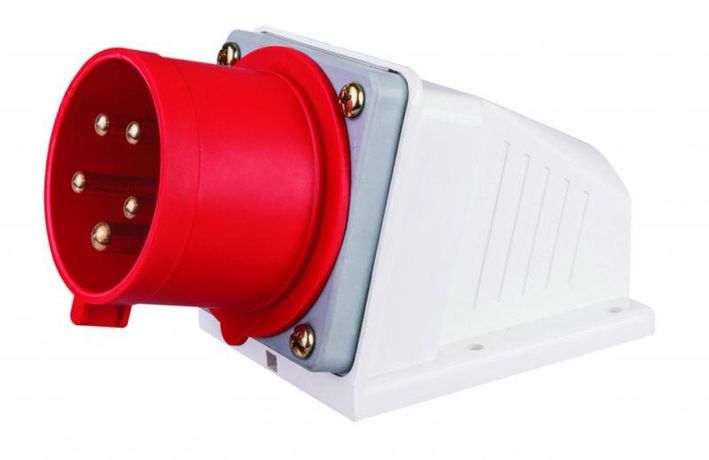

Вилка стационарная 3Р+РЕ+N 32А 380В IP44 ВС-103 DEKraft 26162DEK APC

Вилка стационарная 3P+PE+N 32A 380V IP44 ВС-103 от DEKraft - надёжное соединение для мощного оборудования в условиях повышенной влажности и запылённости. Артикул 26162dek подходит для временных и постоянных электросетей на промышленных объектах.

Назначение и область применения

Вилка стационарная 3P+PE+N 32A 380V IP44 ВС-103 предназначена для подключения трёхфазного оборудования с заземлением и нулём. Она используется там, где требуется безопасное и прочное соединение под нагрузкой до 32 А. Применяется на стройплощадках, заводах, в аэропортах, портах, на станциях зарядки электромобилей, в сельском хозяйстве и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (рабочий диапазон 380–415 В AC)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 (защита от брызг воды и частиц размером более 1 мм)
• Тип подключения: угловой - позволяет компактно размещать кабель, снижает риск перегиба
• Тип клемм: винтовые - обеспечивают плотный контакт и простую замену проводов
• Материал корпуса: огнестойкий полиамид - устойчив к механическим повреждениям и УФ-излучению
• Тип монтажа: на поверхность - крепится болтами к стене, щиту или раме
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE 525, совместимо с большинством промышленных розеток
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка 3P+PE+N 32A 380V IP44 ВС-103 совместима с розетками серии ВС-103 и другими устройствами стандарта CEE 525. Для монтажа используйте два крепёжных отверстия на корпусе. Подключение кабеля выполняется через заднюю часть - зачищенные жилы вставляются в винтовые клеммы и затягиваются отвёрткой. Обязательно соблюдайте полярность: L1, L2, L3, N, PE. Угловой форм-фактор требует свободного пространства под углом 90° от точки входа кабеля.

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных разъёмов. Материал корпуса - самозатухающий полиамид, что исключает распространение пламени. IP44 обеспечивает защиту от брызг с любого направления, что важно на открытых площадках и в помещениях с высокой влажностью. Конструкция предотвращает случайное отсоединение при нагрузке.

Преимущества

• Высокая долговечность: контакты рассчитаны на 50 000 циклов - подходит для частого подключения оборудования
• Ударопрочный корпус из полиамида - выдерживает падения и механические воздействия на стройплощадках
• Защита от УФ-излучения - не теряет цвет и прочность на солнце, подходит для наружного монтажа
• Застёгивающаяся система - надёжно фиксирует вилку в розетке, исключает самоотключение
• Чёткая маркировка полюсов - минимизирует ошибки при подключении

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP44 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать в агрессивных химических средах - материал корпуса не устойчив к растворителям и кислотам
• Подходит только для переменного тока 50 Гц; не работает с постоянным током
• Требуется точное соответствие типоразмера розетки - несовместима с разъёмами CEE 416 или CEE 625

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание насосов и вентиляторов на объектах водоснабжения
• Зарядные станции для электрокаров в парковках
• Передвижные осветительные установки на аэродроме
• Оборудование для мойки и обработки поверхностей в пищевой промышленности

Практические советы

• Выбирайте кабель с сечением не менее 6 мм2 для тока 32 А - меньшее сечение вызовет нагрев и выход из строя
• При монтаже на металлическую поверхность обязательно заземлите корпус вилки через крепёж
• Проверяйте затяжку винтов каждые 3–6 месяцев - особенно при вибрационных нагрузках
• Используйте только оригинальные розетки DEKRAFT серии ВС-103 - другие производители могут иметь отличия в геометрии контактов
• При работе в холодную погоду (ниже –20C) проверяйте эластичность корпуса перед подключением - при низких температурах пластик становится хрупким
