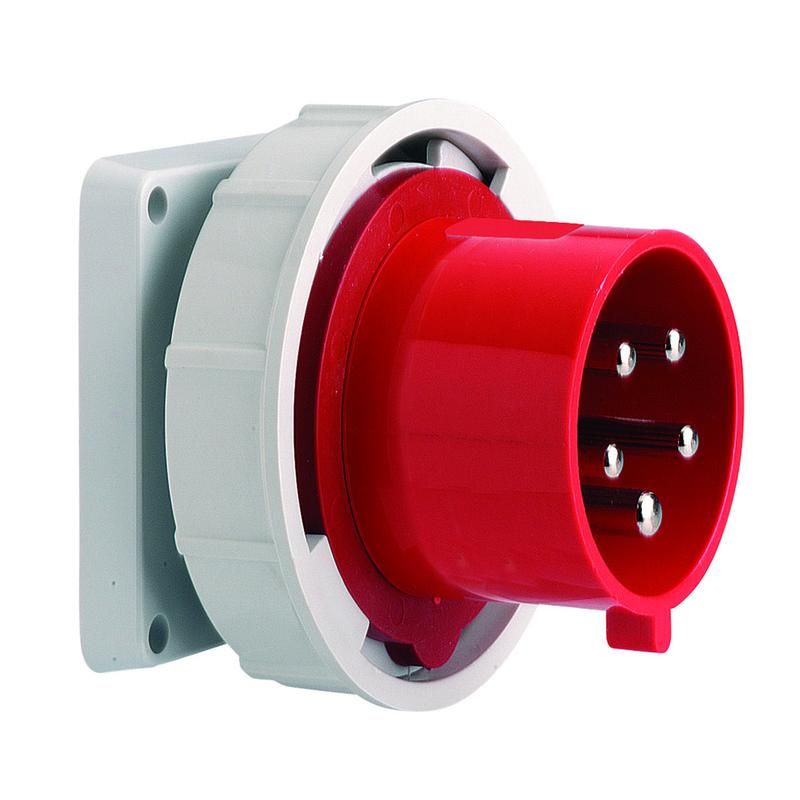

Вилка встраиваемая 16А 5р(3р+N+PЕ) 400В 6h IP67 28103 I 28103-Bals Bals

Вилка встраиваемая/силовая 16А 5P 400В IP67 от Bals - надёжное решение для подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикулы 28103 и 28103-bals подходят для постоянной установки в оборудование, где требуется устойчивый контакт и защита от внешних воздействий.

Назначение и область применения

Эта вилка предназначена для подключения трёхфазного оборудования с заземлением. Подходит для устройств, работающих на напряжении до 400 В и потребляющих ток до 16 А. Часто используется в промышленном оборудовании: станках, насосах, компрессорах, конвейерах и системах автоматизации. Благодаря защите IP67, её можно устанавливать в помещениях с высокой влажностью, на открытых площадках или там, где возможны брызги воды и попадание пыли.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных промышленных приборов без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземление (PE)
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - позволяет надёжно закрепить провода сечением до 4 мм2
• Тип вилки: приборная - предназначена для встраивания в корпус устройства, а не для ручного подключения
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям
• Оrientация подключения: прямолинейная - провода выходят прямо из корпуса, удобно для компактной сборки
• Цвет: красный - стандартизированная цветовая маркировка для силовых цепей
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению PE-контакта в вертикальной плоскости

Совместимость и монтаж

Вилка совместима с розетками того же типа - 5P, IP67, 16 А, 400 В. Для монтажа требуется подготовить отверстие в корпусе оборудования по габаритным размерам вилки (не указаны, проверьте чертежи производителя). Установка выполняется через фланец с помощью болтов или защёлок (тип крепления не указан). После установки затяните винты зажима с усилием, достаточным для плотного контакта, но без деформации жил. Не используйте многожильные провода без наконечников - они могут ослабнуть со временем.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования в промышленных условиях. Хотя явных сертификатов в данных нет, конструкция ориентирована на применение в рамках ГОСТ Р МЭК 60309-2 и аналогичных нормативах для штепсельных соединений. Красный цвет корпуса указывает на силовое подключение - соблюдайте правила цветовой маркировки при монтаже.

Преимущества

• Высокая степень защиты IP67 обеспечивает долгую работу даже в сложных условиях
• Пятиполюсная конструкция гарантирует правильное подключение всех цепей, включая заземление
• Винтовые зажимы позволяют использовать провода различного сечения без специальных инструментов
• Прямолинейная форма снижает риск перегиба проводов внутри корпуса
• Ударопрочный пластиковый корпус устойчив к механическим нагрузкам и агрессивным средам

Ограничения применения

• Не предназначен для частого демонтажа - это не ручная вилка, а встроенная
• Работает только при температуре окружающей среды, допустимой для пластика (обычно –25C…+60C, точные значения не указаны)
• Не следует использовать в местах с постоянным воздействием паров кислот, щелочей или растворителей - материал корпуса не устойчив ко всем химикатам
• Запрещено подключать нагрузку выше 16 А - это вызовет перегрев и выход из строя
• Не рекомендуется для применения в взрывоопасных зонах - нет соответствующих взрывозащитных маркировок

Примеры использования

• Подключение трехфазного станка с ЧПУ к сети 380 В
• Фиксированный вход питания для воздушного компрессора на производстве
• Встроенный разъём в панель управления конвейерной линии
• Силовой разъём в гидравлическом прессе, установленном в цеху с мойкой

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в корпусе - несоответствие может нарушить герметичность
• Обязательно подсоединяйте заземляющий провод (PE) - игнорирование этого контакта делает использование опасным
• При использовании в холодных условиях убедитесь, что провода не становятся хрупкими - выбирайте термостойкий кабель
• Проверяйте состояние винтов зажима каждые 6–12 месяцев - особенно в вибрационных средах
• Если нужна замена - используйте оригинальные модели Bals 28103 или 28103-bals, чтобы сохранить совместимость и защиту IP67
