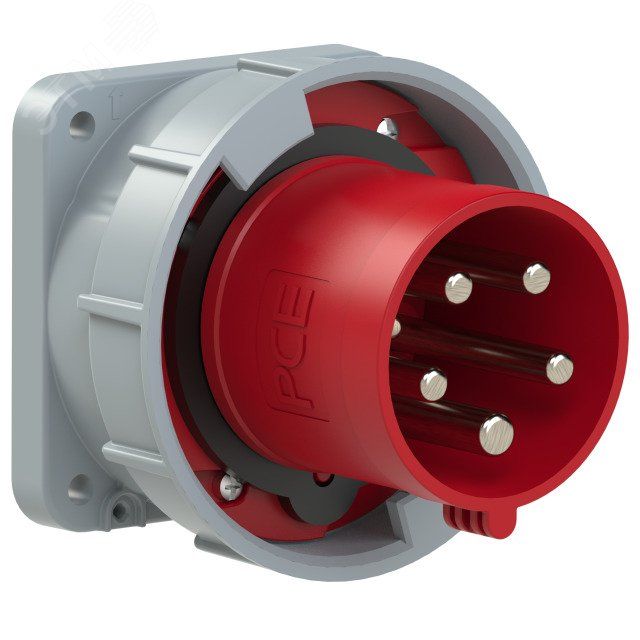

Вилка встраиваемая 63А/400V/3P+N+E/IP67 - 00-00002293 AlpenBox 635-6

Вилка встраиваемая AlpenBox 00-00002293 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В с защитой от пыли и воды. Подходит для промышленных условий, где важна долговечность и безопасность соединений.

Назначение и область применения

Вилка встраиваемая AlpenBox 00-00002293 используется для постоянного подключения оборудования, требующего высокой мощности и защищённого соединения. Применяется там, где требуется исключить случайное отключение и обеспечить герметичность - на станках, конвейерах, сварочных аппаратах, насосных станциях и других промышленных установках. Устройство устанавливается в стену или панель, что делает его частью стационарной системы питания.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузки до 63 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазной сети 380–400 В
• Количество полюсов: 3P+N+E - три фазы, нейтраль и заземление в одном разъёме
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: полиамид PA6 - прочный, термостойкий пластик, устойчивый к механическим воздействиям и химическим средам
• Фланец: 100×100 мм - размер для монтажа в отверстие соответствующих габаритов
• Заземляющий контакт: расположение в положении “6 часов” - совместимо с европейскими стандартами CEE
• Цвет: красный - визуальное отличие от других типов разъёмов, повышает узнаваемость
• Тип клемм: винтовые - обеспечивают надёжный контакт при затяжке гаечным ключом

Совместимость и монтаж

Вилка встраиваемая AlpenBox 00-00002293 совместима с розетками стандарта CEE 400 V / 63 A, имеющими аналогичную конфигурацию 3P+N+E и положением заземления в “6 часов”. Для монтажа необходимо подготовить отверстие в стене или щите размером 100×100 мм. Кабели подключаются через винтовые клеммы - рекомендуется использовать жилы сечением до 16 мм2. Перед установкой убедитесь, что питание отключено. После монтажа проверьте плотность посадки и отсутствие люфта.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Конструкция исключает возможность подключения под напряжением благодаря глубокому входу штекера и механической блокировке. Наличие заземляющего контакта гарантирует защиту от поражения током при пробое изоляции.

Преимущества

• Высокая степень защиты IP67 позволяет применять устройство во влажных, пыльных и агрессивных средах
• Полиамид PA6 обеспечивает длительный срок службы даже при частых циклах подключения
• Красный цвет упрощает идентификацию в системах с несколькими разъёмами
• Винтовые клеммы позволяют легко заменить провода без специального инструмента
• Фланцевый монтаж даёт устойчивую фиксацию и предотвращает вырывание при нагрузке на кабель

Ограничения применения

• Не предназначен для частого подключения/отключения - не имеет механизма быстрого защёлкивания, как некоторые модели с рычагом
• Работает только с сетью переменного тока 400 В; не подходит для постоянного тока или напряжений выше 400 В
• Требует точного соблюдения посадочного размера 100×100 мм - нестандартные отверстия потребуют доработки
• Не следует использовать в условиях постоянного погружения в воду - IP67 допускает лишь временное воздействие

Примеры использования

• Подключение тяжёлого металлообрабатывающего станка с мощностью более 20 кВт
• Питание конвейерной линии в пищевой промышленности, где необходима регулярная мойка оборудования
• Электроснабжение сварочного аппарата на открытой площадке
• Интеграция в распределительные щиты на объектах с повышенными требованиями к безопасности

Практические советы

• Перед установкой проверьте соответствие кабеля сечению - для 63 А оптимально 10–16 мм2 медной жилы
• При затяжке винтов используйте ключ с ограничителем момента - переусиливать нельзя, чтобы не повредить клеммы
• Обязательно подсоединяйте заземляющую жилу - игнорирование этого пункта снижает уровень безопасности
• При использовании в холодном климате учтите, что полиамид становится менее эластичным ниже –20 C - избегайте резких движений при подключении
• Для обслуживания отключайте питание и проверяйте отсутствие напряжения тестером - даже после отключения возможна индуктивная ЭДС
