Угол внешний вертикальный 90 градусов 50х300 | VL90*50*300 КМ-профиль LO0146

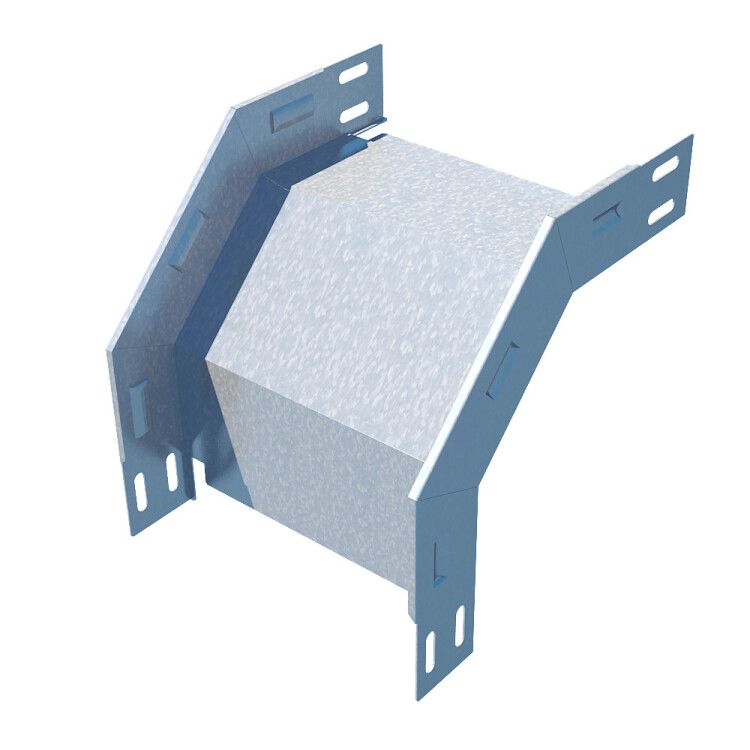

Угол внешний вертикальный 90 градусов 50×300 мм, сталь 1 мм, КМ-профиль, КМ предназначен для изменения направления кабельной трассы в вертикальной плоскости, обеспечивая плавный переход между горизонтальным и вертикальным участками. Этот элемент серии КМ-профиль совместим с металлическими лотками той же высоты и ширины, что позволяет собирать цельную, защищённую систему для прокладки кабелей в помещениях.

Назначение и область применения

Элемент применяется для формирования угловых переходов в кабельных трассах, где необходимо изменить направление движения кабелей с горизонтального на вертикальное - например, при выводе проводов с потолка на стену или через перекрытия. Подходит для установки в производственных цехах, серверных, распределительных щитовых, офисных зонах и других закрытых помещениях. Использование этого угла исключает резкие изгибы кабелей, снижая риск повреждения изоляции.

Технические характеристики

• Тип: Угол вертикальный внешний
• Угол поворота: 90°
• Габариты: высота 50 мм, ширина 300 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный проход кабелей без перегибов
• Покрытие: оцинкованное, равномерное, с высокой адгезией
• Цвет: серый
• Исполнение: с интегрированными соединительными лепестками
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в условиях сухого и умеренно влажного воздуха
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Наличие NATO-отверстий: есть - для быстрого крепления болтами M6/M8

Совместимость и монтаж

Угол внешний вертикальный 90 градусов 50×300 мм, сталь 1 мм, КМ-профиль, КМ совместим с лотками серии КМ-профиль того же размера: 300 мм шириной и 50 мм высотой борта. Соединение происходит за счёт интегрированных лепестков - они фиксируются с помощью саморезов или заклёпок без необходимости дополнительных деталей. Монтаж выполняется на стену, потолок или опорную конструкцию с использованием NATO-отверстий. Рекомендуется использовать крепёж с шагом не более 800 мм. Перед сборкой проверьте соответствие внутреннего радиуса (100 мм) минимальному радиусу изгиба применяемых кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Оцинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при частичном повреждении покрытия во время монтажа. Наличие NATO-отверстий соответствует требованиям к унифицированному креплению в промышленных системах.

Преимущества

• Плавный изгиб с радиусом 100 мм - минимизирует нагрузку на кабели при прокладке
• Интегрированные лепестки - ускоряют сборку, исключают потерю крепёжных элементов
• Оцинкование по Сендзимиру - устойчивость к коррозии, длительный срок службы
• NATO-отверстия - стандартизованный способ крепления, совместим с большинством крепёжных решений
• Огнестойкость - поддерживает целостность трассы при возгорании смежных материалов

Ограничения применения

Не рекомендуется использовать в условиях постоянной повышенной влажности, прямого контакта с водой, агрессивными химикатами или на открытом воздухе. Применение вне помещений или в сырых зонах (например, подвалы с протечками, улицы, душевые) может привести к преждевременной коррозии, несмотря на оцинковку. Также не подходит для кабелей с минимальным радиусом изгиба менее 100 мм - возможны повреждения изоляции.

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальную стену в серверной комнате
• Вывод силовых кабелей от распределительного щита на уровень пола
• Формирование вертикального канала в многоквартирном доме для групповой прокладки слаботочных сетей
• Сборка трассы на заводе для управления кабелями между этажами

Практические советы

• При монтаже всегда используйте крышку - она защищает кабели от пыли, мусора и случайных воздействий
• Проверяйте посадочные размеры: высота 50 мм и ширина 300 мм должны точно совпадать с лотками
• Для крепления выбирайте болты M6–M8; затягивайте с усилием до плотного прилегания, но без деформации лепестков
• Если требуется удлинение трассы - комбинируйте этот угол с прямыми участками той же серии
• Артикулы vl90-50-300, vl90*50*300 и lo0146 - все обозначают один и тот же продукт, различаются лишь формат записи
