Внешний изменяемый угол - от 60° до 120° для кабель-каналов Metra 100x50 | 638032 Legrand

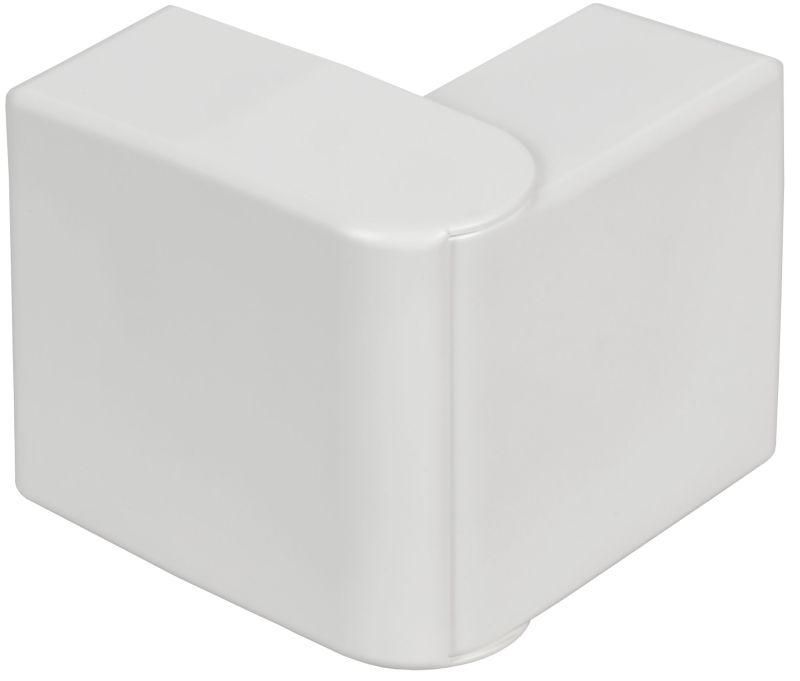

Угол внешний изменяемый 100х50 мм для кабель-каналов Legrand Metra (арт. 638032) - универсальный элемент для формирования угловых переходов в системах кабель-каналов. Подходит для прокладки проводов и кабелей в помещениях с нормальными условиями эксплуатации, обеспечивает аккуратную и безопасную маршрутизацию электропроводки.

Назначение и область применения

Угол внешний изменяемый 100х50 мм для кабель-каналов Legrand Metra используется для создания плавных внешних поворотов в линиях кабель-каналов. Применяется при монтаже открытой электропроводки в жилых, офисных и промышленных зонах. Особенно актуален там, где требуется адаптация под нестандартные углы стен или сложные конфигурации трасс. Подходит для работы с кабелями связи, силовыми проводами, сигнализацией и автоматикой.

Технические характеристики

• Тип: Угол внешний изменяемый

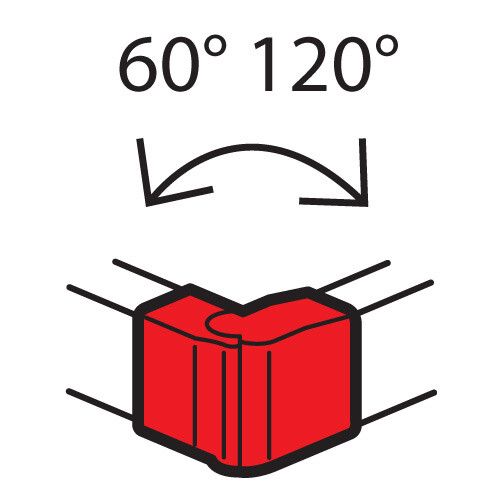

• Угол регулировки: 60–120° - возможность точной настройки под реальные углы пересечения стен
• Габариты: 100×50 мм - соответствует стандартным размерам кабель-каналов Legrand Metra
• Материал: Поливинилхлорид (ПВХ) - прочный, lightweight, не поддерживающий горение
• Цвет: Чисто-белый - совместим с большинством интерьеров
• Исполнение: Формованный - единая цельная деталь без сварных швов
• Симметричность: Да - одинаково работает на правых и левых поворотах
• Покрытие: Необработанное - матовая поверхность без глянца, не требует дополнительной отделки
• Способ фиксации крышки: Перекрывающее наложение - крышка кабель-канала плотно закрывается сверху без дополнительных замков
• Состав: Безгалогенный - не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Угол внешний изменяемый 100х50 мм для кабель-каналов Legrand Metra совместим со всеми компонентами серии Metra того же размера (100×50 мм). Монтаж выполняется после сборки основного кабель-канала:

• Отрезают участок канала под нужный угол, используя ножницы по металлу или пилу с мелкими зубьями
• Закрепляют угол к стене саморезами или клеем (по необходимости)
• Вставляют кабели внутрь до установки крышки
• Накладывают крышку - она фиксируется за счет перекрывающего наложения, без дополнительных защелок

Не требует специальных инструментов. Работает с кабелями диаметром до 14 мм (при условии заполнения канала не более чем на 40%).

Безопасность и стандарты

Материал ПВХ соответствует требованиям безопасности по ГОСТ Р 50571.5.52 и IEC 61386-21. Отсутствие галогенов снижает риск образования ядовитых газов при перегреве. Несгораемый материал (класс горючести G1) делает продукт безопасным для использования в местах с повышенной нагрузкой. Соответствует экологическим нормам RoHS.

Преимущества

• Регулируемый угол 60–120° - позволяет точно подстраивать форму под фактический угол стены, исключая напряжение в материале
• Цельнолитая конструкция - нет слабых мест, повышена долговечность
• Легкий вес - упрощает транспортировку и монтаж
• Высокая химическая стойкость - не боится бытовых чистящих средств
• Эстетика - белый цвет маскирует проводку, не бросается в глаза

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия УФ-лучей и осадков
• Не рекомендуется использовать в средах с постоянной температурой выше +50C
• Не подходит для защиты кабелей с большим радиусом изгиба (например, многожильные оптоволоконные линии)
• Не совместим с кабель-каналами других серий или брендов, имеющими другую систему крепления крышек

Примеры использования

• Обход внешнего угла комнаты при прокладке сети Ethernet и питания розеток
• Маршрут кабелей вдоль стены с выступом или нишей
• Подключение распределительных щитов к основному каналу под потолком
• Организация проводки в офисных перегородках с нестандартными углами

Практические советы

• Перед монтажом проверьте угол стены - лучше всего применять угол при значении 90–110°, так как меньшие/большие значения требуют усилий по подгонке
• При работе с длинными трассами используйте несколько таких углов вместо одного с крайними значениями - это снижает механическое напряжение
• Не затягивайте саморезы слишком сильно - пластик может треснуть
• Для лучшей герметизации в сырых помещениях (ванная, кухня) можно дополнительно промазать стыки силиконовым герметиком
• Артикул 638032 - единственный вариант этого типа в серии Metra; другие бренды (например, IEK) имеют аналоги, но они не взаимозаменяемы по форме и способу крепления крышки
