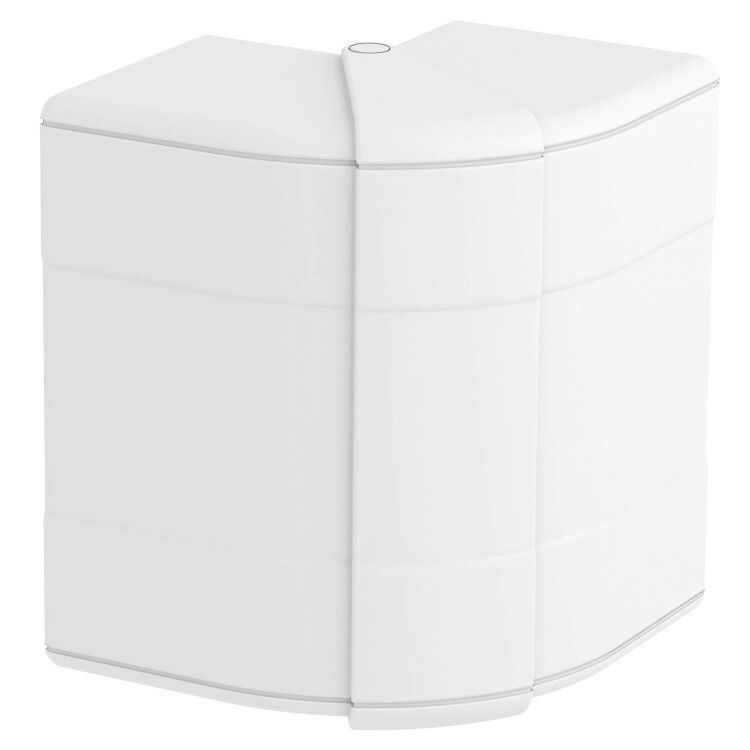

Внешний угол кабельного канала Rapid 45-2 регулируемый 53x100 мм (ПВХ,белый) (GK-AH53100RW) | 6113050 OBO Bettermann

Угол внешний кабель-канала Rapid 45-2 регулируемый 53x100 мм, ПВХ, белый (артикул 6113050) предназначен для создания плавных переходов между участками кабель-канала под изменяющимся углом. Подходит для монтажа в помещениях с невысокой степенью механической нагрузки, совместим с кабель-каналами серии Rapid 45-2 из ПВХ и алюминия.

Назначение и область применения

Этот угол используется для соединения двух секций кабель-канала под переменным углом, когда требуется адаптировать трассу к особенностям помещения - например, вокруг колонн, у стен с неровностями или при пересечении с другими коммуникациями. Применяется в офисах, жилых зданиях, производственных цехах с низкой вибрацией и в местах, где важна эстетичная прокладка проводов. Не предназначен для открытого монтажа на улице или во влажных средах.

Технические характеристики

• Тип: внешний угол
• Материал корпуса: поливинилхлорид (ПВХ)
• Материал крышки: поликарбонат
• Регулируемый угол: 80–110°
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)
• Цвет: чисто-белый
• Способ фиксации крышки: перекрывающее наложение - легко открывается без инструментов
• Габариты: 53×100 мм (соответствует профилю кабель-канала Rapid 45-2)
• Симметричный дизайн - одинаково подходит для правых и левых поворотов
• Содержит галогены - не рекомендуется для систем с требованием низкой дымообразования

Совместимость и монтаж

Угол совместим с кабель-каналами серии Rapid 45-2 следующих артикулов:

• 6113000 - ПВХ-короб 53×100 мм
• 6112400 - алюминиевый короб 53×100 мм (белый)

Монтаж выполняется путём защёлкивания на торец основного канала. Крышка фиксируется методом перекрывающего наложения - её можно снять, не вынимая провода. Для точной настройки угла достаточно слегка надавить на бока корпуса, чтобы он принял нужную форму. После установки угол сохраняет заданную геометрию.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам внутри помещений. Степень защиты IP40 исключает попадание крупных твёрдых объектов, но не обеспечивает защиту от влаги - применение в сырых зонах (ванная, кухня, подвал) не допускается. Наличие галогенов в составе ПВХ делает материал менее безопасным при возгорании - не используйте в закрытых шахтах, лифтовых холлах или других местах с высокими требованиями к пожарной безопасности.

Преимущества

• Регулируемый угол позволяет точно подстроиться под реальные условия монтажа без необходимости заказывать несколько типоразмеров
• Лёгкий вес и простота сборки снижают время монтажа
• Крышка с перекрывающимся креплением даёт доступ к проводам без демонтажа всего узла
• Совместимость с двумя типами каналов (ПВХ и алюминий) расширяет возможности комплектации
• Белый цвет гармонирует с большинством интерьеров и не требует окраски

Ограничения применения

• Не использовать вне помещений - не имеет защиты от влаги и УФ-лучей
• Запрещено применять в местах с риском механических ударов - ПВХ хрупок при сильном давлении
• Не подходит для систем, где предъявляются требования к низкой токсичности дыма (например, метро, больницы, суда)
• Не рассчитан на температуры выше +60 C - избегайте монтажа рядом с нагревательными элементами

Примеры использования

• Прокладка силовых кабелей в офисе - поворот за колонной с изменением направления на 95°
• Монтаж сигнализационных проводов в жилом доме - обход дверного косяка под углом 105°
• Обустройство трассы на производстве - соединение горизонтального и наклонного участка кабель-канала

Практические советы

• Перед монтажом проверьте, что внутренние размеры вашего кабель-канала точно соответствуют 53×100 мм - даже небольшое отклонение может помешать плотному соединению
• При настройке угла не применяйте усилие больше рук - перегрузка может вызвать микротрещины в ПВХ
• Если планируете частую замену проводов, выбирайте этот угол вместо жесткого - он удобнее в обслуживании
• Артикул 6113050 - это именно тот же продукт, что GK-AH53100RW; оба номера указывают на одну деталь
• Для максимальной прочности фиксации прикрепите угол к поверхности саморезами через отверстия в основании - хотя это и не обязательно, если нагрузка минимальна
