Угол внешний изменяемый для кабель-канала DLP 150х50 IP40 Legrand (группа IEK) 010635

Угол внешний для кабель-канала 50х150, изменяемый, 60-120 градусов, белый (артикулы 010635 и 10635) от Legrand и IEK используется для плавного соединения кабель-каналов под переменным внешним углом, сохраняя целостность трассы и эстетичный вид без необходимости точной резки под фиксированный угол.

Назначение и область применения

Этот угол применяется там, где кабель-каналы 50×150 мм пересекаются под углом, отличным от 90° - например, при обходе препятствий, поворотах стен или сложных конфигурациях помещений. Он заменяет жесткие угловые элементы, позволяя адаптировать траекторию трассы на месте. Подходит для прокладки силовых и слаботочных кабелей в офисах, производственных помещениях, жилых зданиях и объектах инфраструктуры.

Технические характеристики

• Тип: внешний угол, изменяемый - регулируется в пределах 60–120°
• Сечение совместимого кабель-канала: 50 × 150 мм
• Материал: пластик, безгалогенный - безопасен при горении, соответствует требованиям экологической безопасности
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, не предназначена для защиты от воды
• Цвет: чисто-белый - сочетается с большинством стандартных кабель-каналов

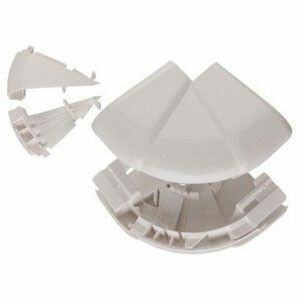

• Конструкция: состоит из двух половин - основания и крышки, которые собираются вместе
• Способ фиксации крышки: вставляется внутрь профиля - без крепежа, легко демонтируется
• Симметричный: да - можно использовать как для правой, так и для левой стороны

Совместимость и монтаж

Угол совместим только с кабель-каналами 50×150 мм того же производителя или с аналогичными по габаритам и форме профилями. Монтаж выполняется в два этапа:

1. На участках, где требуется поворот, отрезают кабель-каналы под нужным углом - не обязательно точно 90°.
2. Затем вставляют две половины угла в торцы каналов, после чего заводят крышку внутрь до щелчка - она фиксируется механически.

Не требует сверления, клея или саморезов. Для надежной сборки важно, чтобы кромки канала были ровными - иначе возможны зазоры.

Безопасность и стандарты

Изделие изготовлено из безгалогенного пластика - при возгорании не выделяет токсичных газов. Соответствует нормам пожарной безопасности для внутрипомещений. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами, но не рассчитана на влажную среду или мойку. Не применять в сырых помещениях, на улице или в местах с риском брызг.

Преимущества

• Гибкий угол - не нужно заранее выбирать фиксированную величину, достаточно подстроить на месте
• Сохраняет единый внешний вид трассы - скрывает места реза без утолщения
• Легко монтируется и демонтируется - крышка вставляется без инструментов
• Поддерживает IP40 - уровень защиты соответствует стандартному кабель-каналу
• Симметричная форма - один элемент подходит для любого направления поворота

Ограничения применения

• Не подходит для кабель-каналов другого сечения - даже небольшие отклонения (например, 50×125) вызовут плохую посадку
• IP40 исключает использование во влажных зонах - банях, цехах с орошением, на улице
• Не рекомендуется для нагрузок выше стандартных - не является несущим элементом, не выдерживает давление или удары
• Не допускается использование с металлическими кабель-каналами - материал и система крепления несовместимы

Примеры использования

• Обход трубопровода в техническом коридоре - кабель-каналы идут параллельно, затем поворачивают под 85° вокруг трубы
• Переход от потолочного к настенному кабель-каналу в комнате с наклонным потолком
• Соединение трасс в углу помещения, где стены образуют 110° вместо классических 90°
• Прокладка проводов в старых зданиях с нестандартной планировкой

Практические советы

• Перед монтажом проверьте, что края кабель-каналов ровные - неровный срез снижает герметичность и прочность соединения
• Если угол задается под малым значением (60–70°), убедитесь, что кабели внутри не перегибаются - соблюдайте минимальный радиус изгиба
• При использовании в многоквартирном доме - этот угол хорошо маскирует следы реза, что особенно важно для интерьеров с высокими требованиями к эстетике
• Артикулы 010635 и 10635 - это один и тот же продукт от Legrand и IEK. Выбирайте по доступности, они взаимозаменяемы
• Храните в сухом месте - хотя материал безгалогенный, длительное воздействие влаги может деформировать пластик
