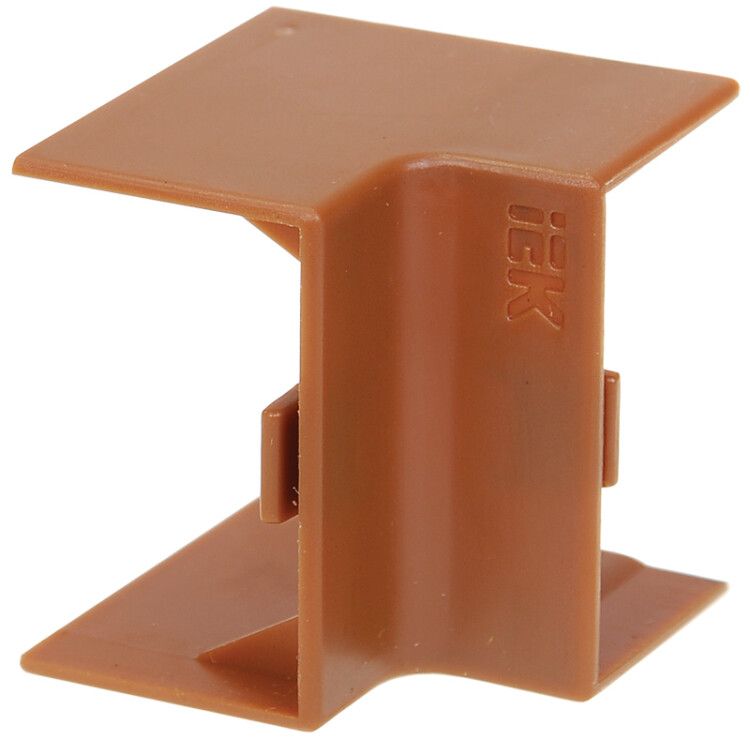

Внутренний угол 40х16 КМВ дуб | CKK10D-V-040-016-K11 IEK EL-KK10D-V-040-016-K11

Угол внутренний 40х16 КМВ дуб (4 шт/комплект) от IEK предназначен для аккуратного соединения кабель-каналов одного типоразмера на внутренних углах 90°, обеспечивая целостность и эстетику проводки в электромонтажных работах. Артикулы ckk10d-v-040-016-k11 и el-kk10d-v-040-016-k11 входят в серию ELECOR и подходят для использования в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Угол внутренний 40х16 КМВ дуб используется для перехода между двумя параллельными кабель-каналами под углом 90 градусов внутри помещений. Применяется в системах электромонтажа для защиты и организации прокладки кабелей в жилых, офисных и промышленных зданиях. Подходит для комплектования каналов того же размера - 40×16 мм. Материал из ПВХ делает его устойчивым к коррозии и химическим воздействиям, что особенно важно в условиях повышенной влажности или агрессивной среды.

Технические характеристики

• Угол соединения: 90°
• Тип: внутренний угол
• Материал: ПВХ (поливинилхлорид)
• Цвет: коричневый, имитирующий древесную фактуру “дуб”
• Форма: симметричная - равномерная по обеим сторонам
• Покрытие: отсутствует - поверхность матовая, без лака или окраски
• Температурный диапазон эксплуатации: от -15C до +60C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008
• Количество в комплекте: 4 штуки

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами типоразмера 40×16 мм. Установка осуществляется путём защёлкивания - элементы фиксируются на торцах канала без необходимости сверления или крепления болтами. Для надёжного соединения необходимо точно выровнять края канала перед установкой угла. Комплект из четырёх деталей позволяет смонтировать замкнутую рамку или два перпендикулярных участка проводки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-001-1436938-2008 и изготовлено из самозатухающего ПВХ, что снижает риск распространения пламени. Не содержит токсичных добавок, безопасен при контакте с кожей и в закрытых помещениях. Не рекомендуется использовать вне помещений или там, где возможна механическая нагрузка выше допустимой - например, на потолках с высокими вибрациями.

Преимущества

• Не требует дополнительных креплений - легко монтируется методом защёлкивания
• Стойкий к влаге и химически активным веществам благодаря материалу ПВХ
• Эстетично смотрится благодаря цвету “дуб”, маскирует проводку в интерьере
• Долговечность - срок службы 25 лет без потери формы и прочности
• Поддерживает единый стиль при использовании с другими элементами серии ELECOR

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от UV-излучения и осадков
• Не выдерживает ударные нагрузки - нельзя применять в местах с частыми механическими воздействиями
• Запрещено использование при температурах ниже -15C и выше +60C - материал становится хрупким или деформируется
• Не совместим с кабель-каналами других размеров - даже небольшое расхождение в ширине (например, 40×18 мм) нарушает герметичность и фиксацию

Примеры использования

• Соединение вертикального и горизонтального кабель-канала в стене возле розетки
• Обход препятствий (батареи, дверные косяки) в офисных помещениях
• Прокладка проводки вдоль стен в квартире с сохранением чистоты отделки
• Сборка прямоугольных коробов для групповой прокладки кабелей в серверных комнатах

Практические советы

• Перед монтажом проверьте, чтобы края кабель-каналов были ровно срезаны - неровности затруднят защёлкивание
• Если требуется несколько углов подряд, используйте все четыре элемента из комплекта - они рассчитаны на одну полноценную сборку
• Не применяйте клей или герметик - он не нужен и может испортить внешний вид
• При работе в холодном помещении (ближе к -15C) нагрейте угол руками перед установкой - ПВХ теряет гибкость при низких температурах
• Выбирайте этот угол только для внутреннего монтажа; для наружных поворотов используйте аналогичные модели с IP-защитой
