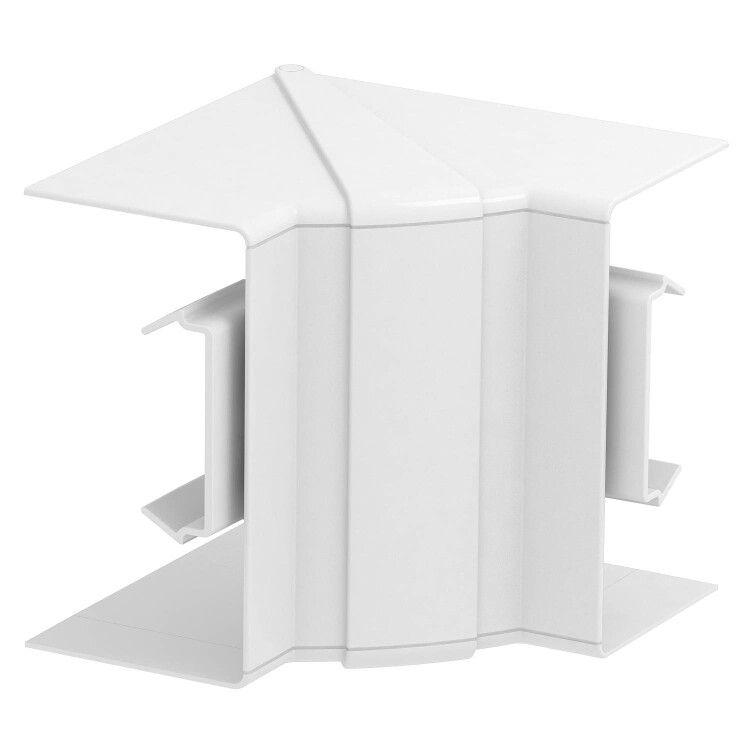

Внутренний угол кабельного канала Rapid 80 регулируемый 70x130 мм (ABS-пластик,белый) (GK-IH70130RW) | 6274440 OBO Bettermann

Угол внутренний кабельного канала регулируемый 70x130 мм (ABS-пластик, белый) от OBO BETTERMANN - фасонная деталь для плавного изменения направления кабельных каналов серии Rapid 80 GK, GS и GA. Артикул GKH-IH70130RW обеспечивает надёжное соединение в местах поворотов, сохраняя целостность проводки и удобство монтажа.

Назначение и область применения

Этот угол предназначен для изменения направления кабельных каналов на углах близких к 90°. Подходит для систем, где требуется гибкая адаптация трассы - например, при проходе через перегородки, вокруг колонн или в сложных нишах. Применяется исключительно с кабельными каналами серии Rapid 80 GK, GS и GA. Не используется как самостоятельный элемент - только как составная часть системы.

Технические характеристики

• Тип: Угол внутренний регулируемый
• Угол регулировки: 85–95° - позволяет точно выставить нужный угол без жесткой фиксации
• Габариты: 70×130 мм - соответствует ширине и высоте каналов Rapid 80
• Материал: АБС-пластик, без галогенов - безопасен при горении, не выделяет токсичных паров
• Цвет: Чисто-белый - совпадает с цветом основных компонентов серии Rapid 80
• Форма: Симметричная - одинаково подходит для равноплечих и неравноплечих каналов
• Количество крышек: 1 - совмещается с одной крышкой канала
• Исполнение: Фасонная деталь - не является прямой секцией, требует сборки с другими элементами
• Артикул: GKH-IH70130RW

Совместимость и монтаж

Угол внутренний кабельного канала регулируемый 70x130 мм (ABS-пластик, белый) совместим только с кабельными каналами серии Rapid 80 GK, GS и GA. Монтаж осуществляется путём вставки в торец двух смежных участков канала - деталь фиксируется за счёт механического защёлкивания. Регулировка угла выполняется до окончательной фиксации: достаточно слегка повернуть корпус, пока он не займет нужную позицию между 85° и 95°. После установки угол остаётся устойчивым без дополнительных креплений. Нельзя использовать с каналами других серий - даже если внешние размеры кажутся совместимыми.

Безопасность и стандарты

Материал - АБС-пластик без галогенов - соответствует требованиям RoHS и снижает риск образования токсичных веществ при возгорании. Это важно для помещений с повышенными требованиями к экологической безопасности: офисы, школы, медицинские учреждения. Сертификация продукта подтверждает соответствие европейским нормам для электромонтажных систем.

Преимущества

• Регулируемый угол - позволяет компенсировать неточности в планировке или деформацию стен
• Лёгкий вес и простота сборки - ускоряет монтаж без инструментов
• Стандартный белый цвет - не выбивается из эстетики всей системы
• Отсутствие покрытия - не царапается, не отслаивается, долговечен
• Совместимость с несколькими типами каналов (GK, GS, GA) - универсальное решение

Ограничения применения

• Не предназначена для наружного использования - материал не рассчитан на УФ-излучение и перепады температур ниже –10C
• Не рекомендуется применять в зонах с постоянным механическим воздействием (например, в цехах с частым перемещением оборудования)
• Запрещено использовать с каналами других производителей - даже при совпадении размеров возможны проблемы с герметичностью и прочностью соединения
• Не подходит для силовых кабелей с током выше класса защиты IP40 - сам угол не создаёт дополнительной степени защиты

Примеры использования

• Переход кабельной трассы из вертикального шахтного канала в горизонтальный коридор
• Обход инженерных коммуникаций в техническом помещении
• Сборка распределительных щитов с нестандартной геометрией
• Монтаж в помещениях с ограниченным пространством - например, за панелями или в нишах

Практические советы

• Перед монтажом проверьте, что каналы, которые вы собираете, действительно относятся к серии Rapid 80 - отличить можно по характерному замку на краях
• Если угол сложно выставить в нужном положении - осторожно нагрейте место соединения феном (до 50C), чтобы пластик стал более податливым
• Не затягивайте деталь слишком сильно - она не имеет резьбы; достаточно плотного защёлкивания
• Для длительной эксплуатации в условиях влажности используйте этот угол только внутри закрытых коробов - он не герметичен
• Храните в сухом месте при комнатной температуре - перепады температур могут вызвать хрупкость материала
