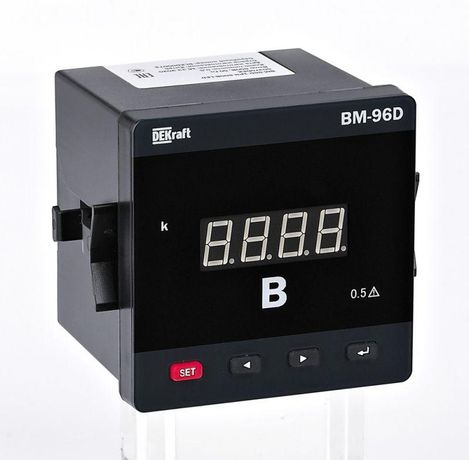

Вольтметр цифр. 72x72мм трехфазный, вход 100В, выход RS485, LED-дисплей ВМ-72D | 50360DEK DEKraft APC

Вольтметр цифровой трехфазный серии ВМ-72D от DEKraft - устройство для точного измерения напряжения до 100 В в трёхфазных сетях с выводом данных через интерфейс RS485 и светодиодным дисплеем. Подходит для установки на щитах управления, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

Вольтметр ВМ-72D предназначен для измерения переменного напряжения в трёхфазных электрических цепях с номиналом до 100 В. Устройство используется там, где требуется постоянный контроль уровня напряжения и передача данных в системы сбора информации - например, в АСУ ТП, SCADA, энергоуправляемых системах. Применяется на подстанциях, распределительных щитах, станках с ЧПУ, конвейерах и других объектах с высокими требованиями к надёжности измерений.

Технические характеристики

• Тип напряжения: Переменный ток (AC)
• Диапазон измерения: 0–100 В
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения
• Индикация: Цифровой LED-дисплей - яркая, легко читаемая подсветка даже при слабом освещении
• Выходной сигнал: Интерфейс RS485 - позволяет подключить прибор к сети модbus RTU для удалённого мониторинга
• Габариты: 72×72 мм - стандартный формат для монтажа в панели
• Способ включения: Возможность как прямого, так и трансформаторного подключения - совместим с измерительными трансформаторами напряжения (ТИН)
• Модульная ширина: 4 модуля (по стандарту DIN)
• Сертификация: Соответствие обязательным нормам безопасности и качества

Совместимость и монтаж

Вольтметр ВМ-72D устанавливается в панель путём вставки в прямоугольное отверстие 68×68 мм. Крепление осуществляется за счёт фиксирующих зажимов сзади корпуса. Для работы с трансформаторами напряжения используйте вторичные обмотки с номиналом 100 В. Подключение проводов - клеммы с зажимами под медные жилы до 2.5 мм2. Выход RS485 требует экранированного двужильного кабеля с терминатором на конце линии. Обязательно соблюдайте полярность A/B при подключении к шине Modbus.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для электрооборудования класса защиты IP54 (защита от пыли и брызг воды). Сертифицирован согласно ГОСТ Р МЭК 61010-1 и другим нормам для промышленных измерительных устройств. Работает при температуре от -10C до +50C. Не допускается использование во взрывоопасных средах.

Преимущества

• Поддержка трансформаторного включения - позволяет использовать один прибор как с высоковольтными, так и с низковольтными цепями
• LED-дисплей - отличная видимость в условиях плохого освещения и при вибрациях
• RS485 - возможность интеграции в существующие цифровые системы без замены оборудования
• Стандартный размер 72×72 мм - совместим со всеми типовыми щитами и рамками
• Высокий класс точности 0.5 - минимизация погрешности при контроле энергоресурсов

Ограничения применения

• Не предназначена для измерения постоянного тока - работает только с переменным напряжением
• Максимальное входное напряжение - 100 В; превышение может повредить внутренние компоненты
• Не имеет встроенного питания - требует внешнего источника 220 В или 24 В (зависит от модели); уточните питание при заказе
• Не подходит для открытых площадок без защиты от атмосферных воздействий - нужна установка внутри щита

Примеры использования

• Контроль напряжения на выходе понижающего трансформатора 10/0.4 кВ
• Интеграция в систему учёта электроэнергии на заводе с использованием протокола Modbus
• Мониторинг напряжения в цепях управления станков с применением трансформаторов напряжения
• Автоматическое отключение нагрузки при аварийном снижении напряжения ниже порогового значения

Практические советы

• При использовании с трансформаторами напряжения проверьте коэффициент трансформации - он должен соответствовать диапазону 0–100 В на вторичной стороне
• Длина линии RS485 не должна превышать 1200 метров без повторителей; рекомендовано использовать экранированный кабель с заземлением экрана в одной точке
• Перед первым запуском убедитесь, что все клеммы плотно затянуты - слабый контакт вызывает скачки показаний
• Для многоканальных систем используйте уникальные адреса устройства (0–247) - задаются DIP-переключателями или программно
• Рекомендуется периодически проверять соответствие показаний эталонному вольтметру - особенно после длительной эксплуатации
