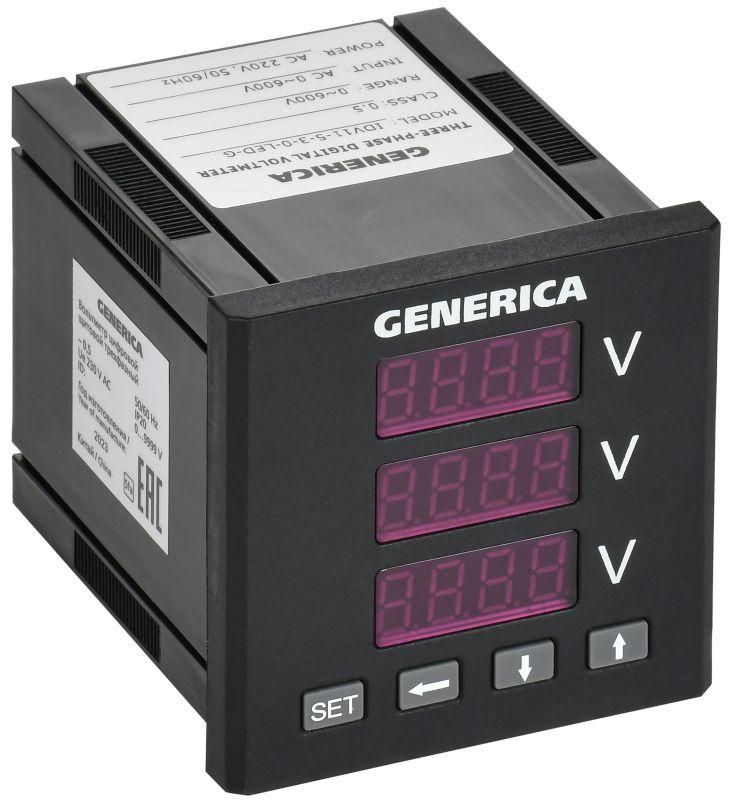

Вольтметр цифровой щитовой трехфазный 72х72мм LED GENERICA GENERICA IDV11-5-3-0-LED-G

Вольтметр цифровой щитовой трехфазный 72×72 мм LED от GENERICA (артикул idv11-5-3-0-led-g) предназначен для точного измерения напряжения в трёхфазных сетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, обеспечивая наглядную индикацию значений на светодиодном экране.

Назначение и область применения

Вольтметр цифровой щитовой трехфазный 72×72 мм LED используется для контроля напряжения в распределительных электросетях с напряжением до 9999 В. Применяется в низковольтных комплектных устройствах на жилых, коммерческих и промышленных объектах. Подходит для установки в щитах автоматики, системах учёта электроэнергии, на производствах с оборудованием, требующим постоянного мониторинга напряжения.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В
• Класс точности: 0,5 - позволяет использовать устройство для контроля качества сети и учёта
• Индикация: цифровая, светодиодная (LED), яркая, видна даже при слабом освещении
• Измерительная система: цифровая, без механических частей - высокая надёжность
• Модульное исполнение: да - легко заменить или установить в стандартные гнёзда 72×72 мм
• Трансформаторное включение: да - работает через внешние трансформаторы напряжения (например, ТТИ IEK)
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не создаёт нагрузки на сеть
• Исполнение: на переднюю панель - монтируется в дверцу или стенку щита
• Сертификация: есть - соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011

Совместимость и монтаж

Вольтметр цифровой щитовой трехфазный 72×72 мм LED рассчитан на установку в стандартные проём 72×72 мм. Для работы требуется подключение через внешние трансформаторы напряжения - он не подключается напрямую к силовым проводам. Совместим с трансформаторами типа ТТИ IEK, что упрощает сборку щитов в рамках одной системы. Монтаж выполняется фиксацией за рамку с помощью зажимов. Клеммы для подключения находятся сзади - доступны после установки в щите.

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям технических регламентов ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость). Это гарантирует безопасную работу в условиях промышленной среды и соответствие нормам РФ и ЕАЭС.

Преимущества

• Высокая точность класса 0,5 - подходит для ответственного контроля и учёта
• Светодиодная индикация - чёткий вывод показаний при любом освещении
• Минимальное энергопотребление (1 Вт) - не влияет на баланс нагрузки в щите
• Поддержка трансформаторного включения - возможность измерения высоких напряжений без прямого подключения
• Стандартный форм-фактор 72×72 мм - совместим со всеми типовыми щитами и модулями

Ограничения применения

• Не предназначена для измерения постоянного тока - только переменный (AC)
• Требует внешних трансформаторов напряжения - нельзя подключать напрямую к линиям выше 500–600 В
• Не имеет защиты от перегрузок по входному сигналу - необходимо соблюдать допустимые пределы трансформаторов
• Не является регистратором - отображает текущее значение, но не сохраняет историю

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и складах
• Шкафы АВР и систем бесперебойного питания
• Комплектные трансформаторные подстанции (КТП)
• Объекты ЖКХ - контроль напряжения в этажных щитках

Практические советы

• При выборе трансформатора напряжения убедитесь, что его коэффициент преобразования совпадает с ожидаемым диапазоном измерения (обычно 100 В / 6 кВ или аналогичный)
• Проверьте посадочное отверстие 72×72 мм перед монтажом - не все щитовые панели имеют точно вырезанные проёмы
• Для многоканальных решений используйте одинаковые модели - так проще обслуживать и интерпретировать данные
• Не устанавливайте рядом с источниками сильных помех (частотники, сварочные аппараты) без экранирования
• При замене старого аналогового вольтметра - проверьте наличие уже установленных трансформаторов; если их нет - потребуется их монтаж
