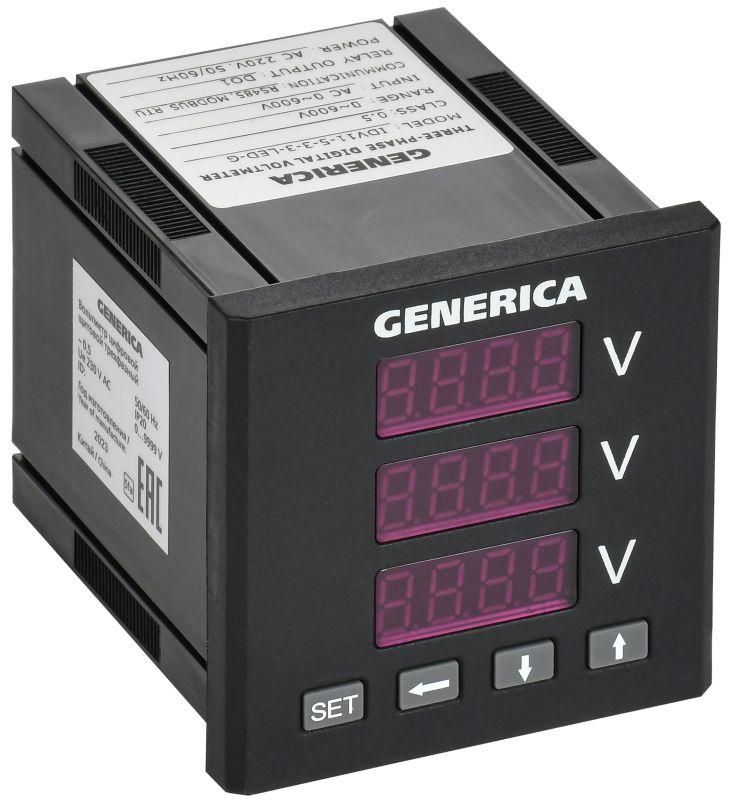

Вольтметр цифровой щитовой трехфазный DO RS-485 72х72мм LED | IDV11-5-3-3-LED-G GENERICA IEK

Вольтметр цифровой щитовой трехфазный RS-485 72×72 мм LED от GENERICA (артикул idv11-5-3-3-led-g) предназначен для точного измерения напряжения в трёхфазных сетях переменного тока и передачи данных через интерфейс RS-485. Устройство устанавливается в шкафы управления и используется в системах автоматизации на промышленных, коммерческих и жилых объектах.

Назначение и область применения

Вольтметр цифровой щитовой трехфазный RS-485 72×72 мм LED измеряет линейное и фазное напряжение в электросетях до 9999 В. Подключается к сети через внешние трансформаторы напряжения (ТН). Применяется в распределительных щитах, АСУ ТП, системах учёта и контроля качества электроэнергии. Особенно удобен там, где требуется удалённый мониторинг напряжения - например, на производствах, в ТЭЦ, торговых центрах и многоквартирных домах.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В
• Класс точности: 0.5 - обеспечивает высокую точность измерений для промышленного использования
• Индикация: светодиодная (LED), яркая, видна даже при слабом освещении
• Подключение: через трансформаторы напряжения (трансформаторное включение - да)
• Выходной интерфейс: RS-485 - позволяет подключить устройство к системам сбора данных (SCADA, PLC)
• Габариты: 72 × 72 мм - стандартный размер для установки в щитовые панели
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Исполнение: на переднюю панель - монтируется в дверцу или стенку шкафа
• Модульное исполнение: да - можно использовать в модульных щитах с DIN-рейкой
• Сертификация: соответствует ТР ТС 004/2011 (безопасность оборудования) и ТР ТС 020/2011 (электромагнитная совместимость)

Совместимость и монтаж

Вольтметр цифровой щитовой трехфазный RS-485 72×72 мм LED требует подключения к трансформаторам напряжения. Совместим с трансформаторами типа ТТИ IEK - рекомендовано производителем. Для монтажа вырезается отверстие 68×68 мм в панели. Устройство фиксируется двумя защёлками сзади. Клеммы для сигнала RS-485 находятся внутри корпуса - провода подключаются после установки. Максимальное сечение проводов - 1,5 мм2. Не допускается подключение напрямую к высокому напряжению - обязательно использование ТН.

Безопасность и стандарты

Вольтметр сертифицирован по ТР ТС 004/2011 и ТР ТС 020/2011 - что гарантирует соответствие требованиям безопасности и ЭМИ в России и странах ЕАЭС. Конструкция выполнена из самозатухающего пластика, имеет защиту от перегрузок и коротких замыканий на входе. Работает в температурном диапазоне, указанном в документации производителя - уточнять при заказе.

Преимущества

• Высокая точность класса 0.5 - подходит для коммерческого учёта и диагностики
• RS-485 - возможность интеграции в системы автоматизации без дополнительных преобразователей
• Яркий LED-дисплей - легко считывать показания с расстояния
• Модульная конструкция - совместим с большинством современных щитов
• Низкое энергопотребление - 1 Вт, не влияет на баланс нагрузки

Ограничения применения

• Не работает без внешних трансформаторов напряжения - нельзя подключать напрямую к ЛЭП
• Не предназначено для постоянного измерения постоянного тока - только переменный
• Не имеет встроенной защиты от скачков напряжения выше предела 9999 В - необходимо применять дополнительные ограничители
• Не рассчитан на работу во взрывоопасных зонах - не имеет взрывозащиты
• Температурный режим работы ограничен - уточнять в спецификации производителя

Примеры использования

• Щиты управления насосными станциями - контроль напряжения питания
• Производственные линии с частотниками - мониторинг стабильности сети
• Жилые дома с автономным электроснабжением - наблюдение за качеством напряжения
• Коммерческие здания - интеграция в SCADA-системы для дистанционного учета
• Объекты ЖКХ - замена аналоговых вольтметров на цифровые с возможностью передачи данных

Практические советы

• Выбирая вольтметр цифровой щитовой трехфазный RS-485 72×72 мм LED, проверьте совпадение коэффициента трансформации вашего ТН с диапазоном измерения прибора - чтобы не было перегрузки дисплея
• При подключении RS-485 используйте экранированный кабель, заземлите экран на одном конце - это снижает помехи
• При установке в металлическом шкафу убедитесь, что корпус прибора надёжно соединён с заземлением
• Для нескольких приборов на одной линии RS-485 задавайте уникальные адреса - иначе данные будут конфликтовать
• Не закрывайте лицевую панель плотной крышкой - это затрудняет обзор и вызывает перегрев дисплея
