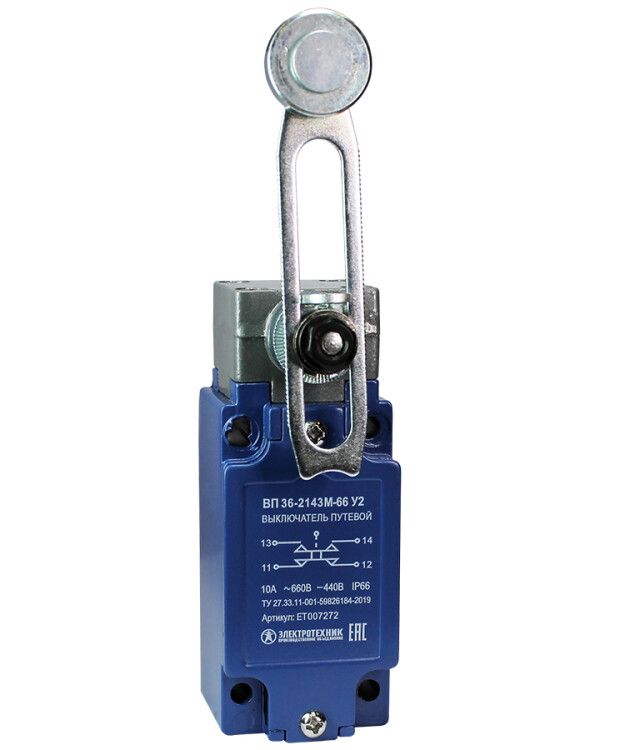

Выключатель путевой ВП 36-2143М-66 У2 1НО+1НЗ 3А IP66 рычаг со стальным роликом регулир. по длине безинерционный 30х60мм без сальника Электротехник ET007272

Выключатель путевой ВП 36-2143М-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутатор для фиксации крайних положений движущихся механизмов. Он работает в жестких условиях: защищён от пыли и воды (IP66), рассчитан на ток до 3 А и температуры от –40C до +50C. Подходит для автоматизированных линий, станков и конвейеров.

Назначение и область применения

Выключатель путевой ВП 36-2143М-66 У2 используется для автоматического переключения электрических цепей при достижении подвижной частью механизма заданной точки. Его применяют для:

• фиксации предельных положений (конец хода, начало хода);
• определения наличия или отсутствия предмета;
• контроля направления и расстояния перемещения;
• останова оборудования при выходе за допустимые границы.

Области применения: металлургическое оборудование, конвейеры, лифты, станки с ЧПУ, системы автоматизации производства. Работает в цепях управления переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: рычаг со стальным роликом, регулируемый по длине
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Габариты: 40×59×160 мм
• Материал корпуса: металлический, ударопрочный
• Рабочая температура: от –40 C до +50 C
• Способ монтажа: на винты
• Инерционность: безинерционный - быстрое срабатывание без задержек
• Совместим с системами безопасности: да

Совместимость и монтаж

Выключатель путевой ВП 36-2143М-66 У2 крепится на винты через два отверстия в основании корпуса. Посадочные размеры совпадают с популярными зарубежными аналогами - можно использовать как прямую замену. Для установки требуется доступ к поверхности с возможностью закрепить устройство жёстко. Регулируемый рычаг позволяет точно настроить зону срабатывания под конкретную траекторию движения. Монтаж без сальника - значит, герметизация не предусмотрена; при необходимости защиты от агрессивных сред рекомендуется внешняя изоляция.

Безопасность и стандарты

Выключатель путевой ВП 36-2143М-66 У2 соответствует требованиям к использованию в системах безопасности. Обеспечивает гальваническую развязку между контактами и приводом, что исключает пробой и ложные срабатывания. Высокая степень защиты IP66 гарантирует работу в запылённых и влажных помещениях. Продукт прошёл испытания на механическую прочность и устойчивость к электромагнитным помехам.

Преимущества

• Регулируемый рычаг с роликом - удобная настройка чувствительности и зоны активации
• Безинерционное срабатывание - минимальная задержка реакции на контакт с упором
• Металлический корпус - долговечность при вибрациях и ударах
• IP66 - надёжная защита даже в экстремальных условиях (пыль, брызги, мойка)
• Совместимость с зарубежными аналогами - упрощает замену и ремонт
• Работает при низких температурах - подходит для холодных цехов и улиц

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Нет внутреннего сальника - не следует использовать в средах с маслом, агрессивными жидкостями или паром без дополнительной защиты
• Максимальный ток 3 А - нельзя применять для прямого управления силовыми нагрузками выше этого значения
• Рычаг требует прямого контакта с упором - не подходит для дистанционного срабатывания

Примеры использования

• Фиксация конца хода стола станка с ЧПУ - при касании рычага упором выключатель размыкает цепь питания двигателя
• Контроль положения двери шлюза - при полном открытии/закрытии срабатывает сигнал на панель управления
• Остановка конвейера при попадании детали в зону сборки - упор на детали активирует рычаг
• Автоматический сброс возвратного устройства - при достижении начальной позиции происходит переключение цепи

Практические советы

• Перед установкой проверьте, чтобы угол поворота рычага не превышал 30° - иначе снижается срок службы механизма
• При монтаже используйте антивибрационные прокладки, особенно на оборудовании с высокой вибрацией
• Длина рычага регулируется вручную - перед окончательной затяжкой винтов проведите тестовое срабатывание
• Для длительной эксплуатации в сырых условиях рекомендуется периодическая смазка оси ролика (сухой литол или силиконовая смазка)
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
• При замене старого выключателя сверьте габариты: ВП 36-2143М-66 У2 имеет те же размеры, что и многие импортные модели
