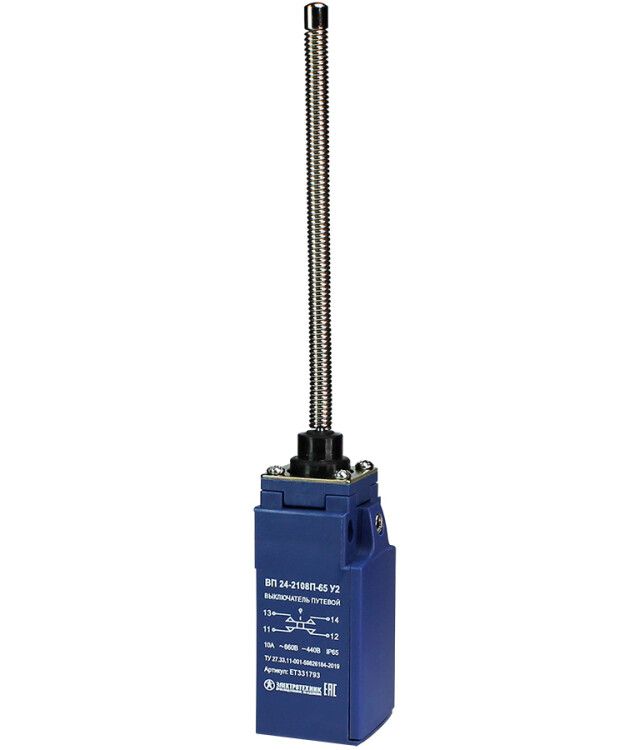

Выключатель пакетный ВП 24-2108П-65 У2 3А IP65 1з+1р рычаг пружин. безинерцион. 20мм без сальника Электротехник ET331973

Выключатель путевой ВП 24-2108П-65 У2 от бренда Электротехник - это компактный концевой выключатель с пружинным рычагом, предназначенный для точного фиксирования положения подвижных элементов в системах автоматизации. Артикул et331973 обеспечивает надёжную коммутацию в цепях управления до 3 А и защищён от пыли и струй воды (IP65), что делает его устойчивым в сложных условиях производства.

Назначение и область применения

Выключатель путевой ВП 24-2108П-65 У2 используется для контроля конечных положений механизмов: когда движущийся элемент достигает заданной точки, он активирует рычаг, замыкая или размыкая контакты. Применяется в системах управления, сигнализации и безопасности на оборудовании, где важна точность позиционирования.

• Ленточные конвейеры - для остановки при достижении крайних положений
• Подъёмники и лифты - для фиксации верхней/нижней точки
• Роботизированные станки - для определения границ движения рабочего органа
• Запорные устройства - для подтверждения закрытия/открытия клапана

Технические характеристики

• Номинальное напряжение: до 660 В - подходит для цепей переменного и постоянного тока в системах управления
• Номинальный ток: 3 А - максимальная нагрузка для каждого контакта; не предназначен для силовых цепей
• Количество полюсов: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р) - позволяет одновременно контролировать два состояния
• Тип привода: пружинный рычаг - возврат происходит автоматически после снятия усилия
• Ход рычага: 20 мм - минимальное перемещение для срабатывания
• Степень защиты: IP65 - полностью герметичен от пыли, защищён от водяных струй с любого направления
• Способ монтажа: винтовой - крепление через отверстия на корпусе болтами
• Инерционность: безинерционный - срабатывает сразу при контакте, без задержек
• Сальник: отсутствует - не требует уплотнения кабеля, можно использовать внешние зажимы

Совместимость и монтаж

Выключатель путевой ВП 24-2108П-65 У2 совместим с проводами до 2,5 мм2. Для монтажа используйте винтовые клеммы на корпусе - предварительно затяните их моментом не более 0,5 Нм, чтобы не повредить пластиковую часть. Крепится на плоскую поверхность с помощью двух отверстий под M4. Учитывайте, что рычаг имеет угол поворота около +-45° - выбирайте место установки так, чтобы воздействие происходило перпендикулярно оси рычага для равномерного срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1 для концевых выключателей. Сертифицирован для работы в условиях класса исполнения У2 - умеренный климат с возможностью эксплуатации при температуре от -25C до +40C. Не предназначен для взрывоопасных сред.

Преимущества

• Проверенная механическая конструкция - долгий срок службы даже при частых циклах срабатывания
• Высокая износостойкость контактов - обеспечивают стабильную работу при малых токах
• Защита IP65 - работает в запылённых, влажных помещениях без дополнительных кожухов
• Автоматический возврат рычага - не требует ручной регулировки после срабатывания
• Универсальный тип контактов (1з+1р) - позволяет реализовать различные логические сценарии без дополнительных устройств

Ограничения применения

• Не применяется в цепях мощностью выше 3 А - риск сваривания контактов
• Не рассчитан на ударные нагрузки - не следует использовать там, где рычаг может получать резкий импульс
• Отсутствие сальника - требуется отдельное кабельное уплотнение при прохождении через стенку щита
• Максимальная температура окружающей среды +40C - при более высоких значениях возможны отказы
• Не подходит для помещений с химическими парами или агрессивными жидкостями - материал корпуса не устойчив к растворителям

Примеры использования

• На конвейере: рычаг срабатывает при столкновении с деталью - сигнал остановки передаётся на ПЛК
• На шлюзе: при закрытии люка рычаг нажимается - замыкается контакт, подтверждая безопасность оператора
• На грузовой платформе: при подъёме до верха - срабатывает выключатель, отключая двигатель
• В системе вентиляции: при открывании крышки обслуживания - размыкается цепь питания для безопасности

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен легко возвращаться в исходное положение
• Используйте кабель с жилами из меди, сечением 0,75–2,5 мм2 - слишком толстый провод трудно завести в клемму
• При монтаже на металлическую раму - обязательно сделайте заземление корпуса через крепёж
• Не допускайте попадания масла или смазки на поверхность рычага - это снижает коэффициент трения и может вызвать ложное срабатывание
• При длительном использовании в условиях вибраций - периодически проверяйте затяжку крепёжных винтов
• Гарантийный срок - 2 года с момента ввода в эксплуатацию; сохраняйте документы о первом включении
