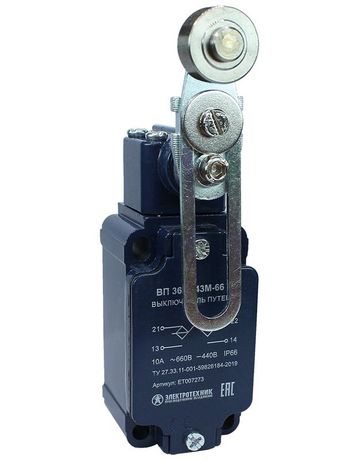

Выключатель путевой ВП 36-2543М-66 У2 1НО+1НЗ 3А IP66 рычаг со стальным роликом регулир. по длине инерционный 30х60мм без сальника Электротехник ET007273

Выключатель путевой ВП 36-2543М-66 У2 от бренда Электротехник - это надёжный концевой выключатель с регулируемым рычагом и стальным роликом, предназначенный для автоматического отключения или переключения цепей при достижении объектом заданной точки перемещения. Артикул et007273 подходит для работы в жестких условиях: на производственных линиях, в машинах и системах с высокой вибрацией.

Назначение и область применения

Выключатель путевой ВП 36-2543М-66 У2 используется для контроля положения движущихся механизмов. Он срабатывает при столкновении с упором, что позволяет точно фиксировать конец хода, наличие объекта или изменение его состояния. Применяется в системах управления и сигнализации: на конвейерах, лифтах, станках, шлюзах, элеваторах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип срабатывания: инерционный - с задержкой, обеспечивает устойчивую коммутацию даже при медленном движении
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Рабочая температура: от -40 C до +50 C
• Габариты: 40×59×177 мм
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам
• Тип подключения: кабельный ввод PG - совместим с кабелями стандарта PG
• Тип элемента управления: регулируемый рычаг со стальным роликом - можно менять длину и угол наклона
• Способ монтажа: на винты - через отверстия в основании корпуса

Совместимость и монтаж

Выключатель путевой ВП 36-2543М-66 У2 монтируется на поверхность с помощью двух винтов, расположенных под корпусом. Посадочные отверстия имеют стандартный шаг, совпадающий с зарубежными аналогами - легко заменить старые устройства без переделки креплений. Кабельный ввод PG позволяет подключать провода с внешним диаметром 8–12 мм. Для герметичности рекомендуется использовать уплотнительную гильзу при прокладке кабеля, так как сальник в комплекте отсутствует.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам для функций безопасности: его работа гарантирована при аварийных ситуациях, таких как выход за пределы допустимого хода. Конструкция исключает самопроизвольное срабатывание и обеспечивает надёжную гальваническую развязку между силовой и управляющей цепями. Выдерживает электромагнитные помехи, характерные для промышленных зон.

Преимущества

• Регулируемый рычаг с роликом - позволяет адаптировать чувствительность и угол срабатывания под конкретный механизм
• Инерционный принцип действия - снижает риск ложных срабатываний при вибрации
• Металлический корпус - устойчив к деформации, коррозии и механическим повреждениям
• Высокая степень защиты IP66 - работает в сырых, пыльных и агрессивных средах
• Компактные размеры - удобен для установки в ограниченных пространствах
• Совместимость с зарубежными аналогами - упрощает замену в существующих системах

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Нет встроенного сальника - требует дополнительной герметизации при использовании в условиях повышенной влажности
• Максимальный ток 3 А - нельзя использовать для прямого управления мощными двигателями; требуется использование контактора
• Работает только при наличии механического контакта - не подходит для бесконтактного контроля

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Остановка конвейера при достижении грузом терминальной точки
• Контроль открытия/закрытия люка в технологической камере
• Автоматическое отключение подъёмника при достижении верхней/нижней границы
• Сигнализация наличия детали в сборочном узле

Практические советы

• Учитывайте посадочный размер корпуса (40×59 мм) при проектировании места крепления - отверстия должны точно совпасть с винтами
• Регулируйте длину рычага до запуска системы: слишком длинный - риск преждевременного срабатывания, слишком короткий - недостаточная надёжность
• Проверьте угол наклона ролика - он должен быть направлен прямо на упор, чтобы избежать проскальзывания
• При монтаже в условиях вибрации используйте контргайки и антивибрационные прокладки
• Для длительной службы проверяйте состояние ролика и оси - при появлении износа замените узел, чтобы сохранить точность срабатывания
• При подключении кабеля убедитесь, что он закреплён плотно - слабое крепление вызывает внутренние напряжения и быстрый износ контактов
