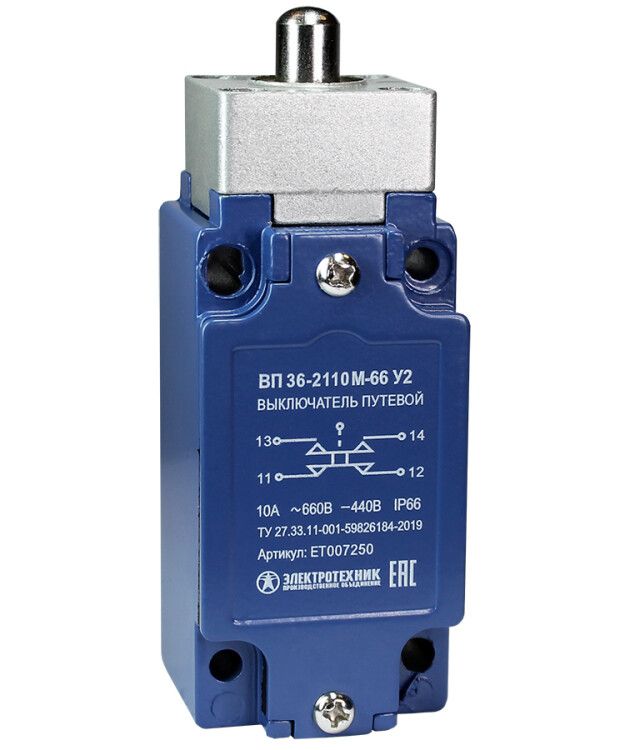

Выключатель путевой ВП 36-2110М-66 У2 1НО+1НЗ 3А IP66 толкатель безинерционный 30х60мм без сальника Электротехник ET007250

Выключатель путевой ВП 36-2110М-66 У2 от бренда Электротехник - это надёжный коммутационный аппарат для фиксации положения движущихся механизмов в автоматизированных системах. Он работает в жестких условиях: защищён от пыли и воды (IP66), рассчитан на ток до 3 А и напряжение до 660 В, имеет компактную металлическую конструкцию и совместим с большинством стандартных установочных решений.

Назначение и область применения

Выключатель путевой ВП 36-2110М-66 У2 предназначен для автоматического переключения электрических цепей при достижении подвижной частью механизма заданной точки. Его применяют там, где необходимо точно зафиксировать конец хода, наличие или отсутствие объекта, либо направление перемещения.

• Управление конечными положениями станков, элеваторов, конвейеров и шлюзов;
• Контроль положения дверей, люков, заслонок в промышленном оборудовании;
• Системы безопасности: аварийная остановка при выходе за пределы допустимой зоны;
• Цепи управления и сигнализации переменного тока до 660 В и постоянного - до 440 В.

Технические характеристики

• Номинальное напряжение: до 660 В AC (50/60 Гц), до 440 В DC
• Номинальный ток: 3 А
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: толкатель - активируется прямым давлением
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Рабочая температура: от –40 C до +50 C
• Материал корпуса: металл - прочный, ударопрочный, устойчив к коррозии
• Габариты: 40×44×110 мм
• Способ монтажа: на винты через крепёжные отверстия
• Инерционность: безинерционный - быстрое срабатывание без задержек

Совместимость и монтаж

Выключатель путевой ВП 36-2110М-66 У2 монтируется на поверхность с помощью двух винтов. Посадочные отверстия расположены с учётом типовой раскладки, что обеспечивает взаимозаменяемость с рядом зарубежных аналогов. Для правильной установки важно соблюдать угол приложения усилия - толкатель должен быть перпендикулярен направлению движения упора. Отсутствие сальника делает устройство менее подходящим для сред с жидкостью под давлением или маслом - используйте его только в сухих или слегка запылённых помещениях.

Безопасность и стандарты

Выключатель путевой ВП 36-2110М-66 У2 проектировался с учётом требований к системам безопасности: его можно использовать в цепях аварийной остановки. Гальваническая развязка между контактами исключает пробои и перекрёстные замыкания. Высокая устойчивость к электромагнитным помехам позволяет применять его рядом с частотными преобразователями и сварочным оборудованием.

Преимущества

• Металлический корпус обеспечивает долговечность даже при частых ударах и вибрациях
• Безинерционный толкатель реагирует мгновенно - идеален для высокоскоростных линий
• IP66 позволяет работать в сырых, пыльных и агрессивных средах без дополнительной защиты
• Компактные размеры позволяют устанавливать его в ограниченном пространстве
• Совпадение габаритов с зарубежными аналогами упрощает замену в существующих системах

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP66 не гарантирует герметичность при длительном подводе
• Отсутствие сальника исключает использование в устройствах с масляными или жидкообразными средами под давлением
• Номинальный ток 3 А - нельзя применять для прямого управления силовыми нагрузками выше этого значения
• Температурный диапазон –40…+50 C - не рекомендован для экстремальных условий за пределами этих значений

Примеры использования

• На конвейере: фиксирует окончание перемещения изделия перед упаковкой
• На станке ЧПУ: останавливает ось при достижении крайнего положения
• В шлюзе: сигнализирует закрытие двери перед запуском цикла
• В системе противопожарной защиты: отслеживает положение заслонки воздушного канала

Практические советы

• Перед установкой проверьте, чтобы упор не перекашивал толкатель - это снижает срок службы
• При использовании в вибрационных средах дополнительно закрепите провода хомутами, чтобы избежать обрыва
• Для обслуживания достаточно периодически осматривать контакты на окисление - внутренняя конструкция не требует смазки
• Если требуется замена - артикул ВП 36-2110М-66 У2 легко найти среди других изделий серии ВП 36 от Электротехник
