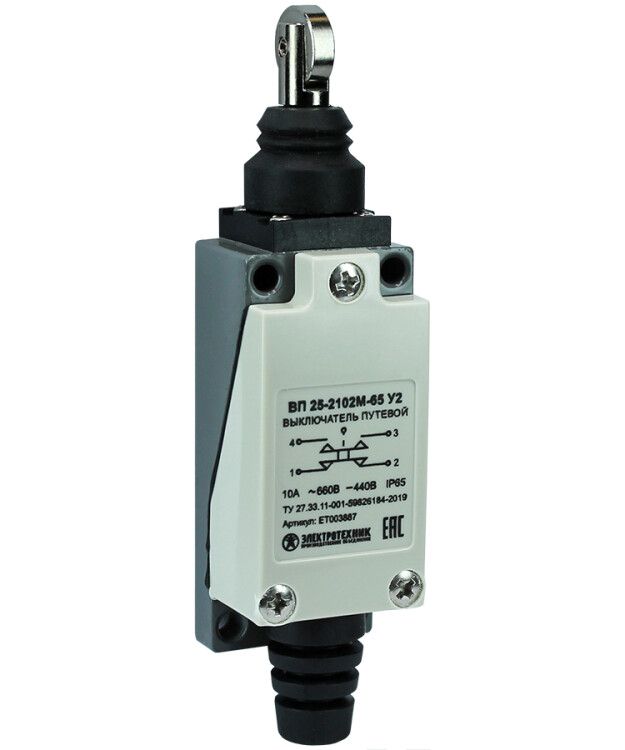

Выключатель путевой ВП 25-2102М-65 У2 1НО+1НЗ 3А IP65 толкатель с роликом безинерционный 21х56мм Электротехник ET003887

Выключатель путевой ВП 25-2102М-65 У2 от бренда Электротехник — это механический коммутационный аппарат с толкателем на ролике, предназначенный для фиксации положения подвижных узлов в автоматических системах. Его компактные габариты, металлический корпус и степень защиты IP65 делают его подходящим для работы в жестких условиях производства.

Назначение и область применения

Выключатель путевой ВП 25-2102М-65 У2 используется для контроля и регистрации положения механизмов в момент достижения ими заданной точки движения. Применяется в цепях управления, сигнализации и аварийного отключения. Подходит для установки на станках, конвейерах, лифтах, шлюзах, таможенных воротах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Тип элемента управления: толкатель с роликом — обеспечивает плавное срабатывание при контакте с поверхностью
• Способ монтажа: крепление на винты
• Габаритные размеры: 28 × 25,5 × 115,9 мм
• Материал корпуса: металл — повышенная прочность и долговечность
• Рабочий температурный диапазон: от -25 °C до +70 °C
• Инертность: безинерционный — срабатывает сразу при контакте, без задержки

Совместимость и монтаж

Выключатель путевой ВП 25-2102М-65 У2 монтируется на плоскую поверхность с помощью двух винтов через отверстия в кронштейне. Для правильной установки важно соблюсти угол контакта между роликом и движущимся объектом — рекомендуется перпендикулярное или близкое к нему положение. Кабель подводится через резьбовой ввод, который уже предусмотрен в корпусе. Напряжение питания не требует специальных условий — работает в сетях переменного и постоянного тока до 660 В.

Безопасность и стандарты

Выключатель путевой ВП 25-2102М-65 У2 соответствует требованиям по применению в системах безопасности: его использование допускается в цепях аварийной остановки и предельных положений. Сертифицирован для работы в промышленной среде согласно ГОСТ Р МЭК 60947-5-1. Гарантийный срок — 2 года с момента ввода в эксплуатацию.

Преимущества

• Металлический корпус устойчив к ударным нагрузкам, вибрациям и внешним воздействиям
• Роликовый толкатель снижает трение и износ при длительном использовании
• Безинерционное срабатывание гарантирует точную фиксацию положения даже при быстром движении
• IP65 позволяет использовать устройство в запылённых и влажных помещениях
• Комбинированные контакты (1з+1р) позволяют одновременно управлять двумя цепями — например, включить сигнал и отключить двигатель

Ограничения применения

• Не предназначен для частых циклов более 120 включений/выключений в минуту — возможен преждевременный износ контактов
• Не следует использовать в агрессивных химических средах — хотя корпус металлический, внутренние детали не защищены от коррозии
• Работает только в механическом режиме — не имеет электронной регулировки чувствительности или задержки
• Запрещено погружать в жидкости — IP65 не предусматривает длительного пребывания под водой

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ перед включением охлаждения
• Остановка конвейера при достижении изделия зоны упаковки
• Автоматическое отключение двигателя подъёмника при достижении верхней точки
• Сигнализация открытия/закрытия люка в технологическом оборудовании

Практические советы

• Перед установкой проверьте, что траектория движения объекта точно совпадает с осью ролика — смещение вызовет заклинивание или некорректное срабатывание
• При монтаже используйте антивибрационные прокладки, особенно на оборудовании с высокими уровнями вибраций
• Для увеличения срока службы избегайте постоянного давления на толкатель — он рассчитан на кратковременные импульсы
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации — окисление может привести к отказу
• При замене аналогичного устройства убедитесь, что новый выключатель путевой ВП 25-2102М-65 У2 имеет те же типы контактов и размеры крепления
