Выключатель путевой YBLX-ME/8104 c поворотным роликом (R) | 443024 CHINT

Выключатель путевой YBLX-ME/8104 с поворотным роликом (R) от CHINT - это надёжный концевой выключатель с роликовым рычагом, предназначенный для точной фиксации положения механизмов в автоматизированных системах. Артикул 443024 обеспечивает управление движением на станках, конвейерах и других устройствах с помощью механического воздействия.

Назначение и область применения

YBLX-ME/8104 применяется для автоматического отключения, переключения или контроля работы механизмов при достижении ими заданного предельного положения. Подходит для задач, где требуется физическое взаимодействие с движущимся объектом - например, ограничение хода тележки, остановка лифта, смена направления конвейера или активация сигнализации.

Изделие работает в цепях с напряжением до 380 В переменного тока и 220 В постоянного тока, что делает его универсальным для промышленной автоматизации. Учитывая наличие контактов НЗ и НО, он может использоваться как в простых схемах, так и в сложных логических контурах.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Тип управления: роликовый рычаг с поворотом - позволяет легко срабатывать при касании под углом
• Подключение: клеммное - удобно для быстрого монтажа и обслуживания
• Номинальный ток:
  • Переменный ток (AC-15): 0,8 А при 24 В, 125 В, 230 В
  • Постоянный ток (DC-13): 0,16 А при 24 В, 125 В, 230 В
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Габариты: 64×28,5×45 мм - компактная форма для установки в ограниченном пространстве
• Диаметр корпуса: 18 мм
• Материал корпуса: пластик - устойчив к коррозии, легкий, не проводит ток
• Рабочая температура: от –5 C до +40 C - не предназначен для экстремальных условий

Совместимость и монтаж

YBLX-ME/8104 совместим с большинством стандартных креплений для путевых выключателей. Для установки используйте крепёжные отверстия в корпусе - они расположены с учётом типовой сборки на рамах, опорах или направляющих.

При монтаже важно соблюдать угол подхода ролика к движущемуся элементу: идеальный контакт достигается при встречном касании под углом 90°. Перегрузка ролика боковым усилием снижает срок службы. Клеммы рассчитаны на провода сечением до 2,5 мм2 - проверьте соответствие перед подключением.

Безопасность и стандарты

YBLX-ME/8104 соответствует требованиям к применению в системах безопасности - его можно использовать в аварийных остановках, зонах доступа и интерлок-системах. Однако из-за степени защиты IP52 он не рекомендован для влажных, пыльных или агрессивных сред - например, в цехах с высокой запылённостью или мытьём шлангами.

Преимущества

• Универсальность: один прибор сочетает два типа контактов - НЗ и НО - для гибкой настройки схемы
• Надёжный ролик: поворотный механизм снижает износ и позволяет работать даже при небольшом смещении оси
• Простота замены: клеммное подключение исключает необходимость пайки или специального инструмента
• Лёгкая диагностика: визуальное состояние контактов и механики контролируется без демонтажа

Ограничения применения

• Не допускается использование в условиях температур ниже –5 C и выше +40 C - возможна потеря герметичности и изменение характеристик материалов
• IP52 не обеспечивает защиту от струй воды, пылевых потоков или агрессивных жидкостей - не устанавливайте в местах мойки оборудования
• Номинальный ток для постоянного тока ограничен 0,16 А - не подходит для нагрузок выше этого значения, особенно при индуктивных нагрузках
• Пластиковый корпус не выдерживает ударных нагрузок - избегайте установки там, где возможны механические повреждения

Примеры использования

• Ограничение хода стола ЧПУ станка при достижении крайних положений
• Автоматическая остановка конвейера при попадании детали в зону контроля
• Активация световой сигнализации при открывании люка или двери в безопасную зону
• Фиксация положения подъёмника в системе складской автоматики

Практические советы

• При выборе места установки убедитесь, что поверхность, которая будет задевать ролик, имеет достаточную жёсткость - мягкие материалы могут деформироваться и вызвать некорректное срабатывание
• Для длительной работы в условиях вибраций закрепите выключатель с использованием антивибрационных прокладок
• Проверяйте работу YBLX-ME/8104 после каждого техобслуживания - механические части со временем могут забиваться смазкой или пылью
• Если нужна повышенная степень защиты - выбирайте аналоги с IP65/IP67; этот модельный ряд не предназначен для таких условий

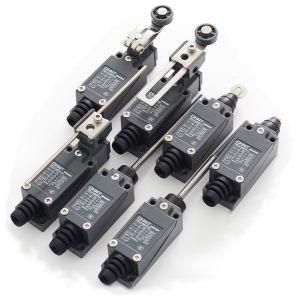

• Артикул 443024 - это конкретная модификация YBLX-ME/8104 с поворотным роликом (R); другие варианты этой серии могут иметь другой тип рычага - сверьте маркировку перед заказом
