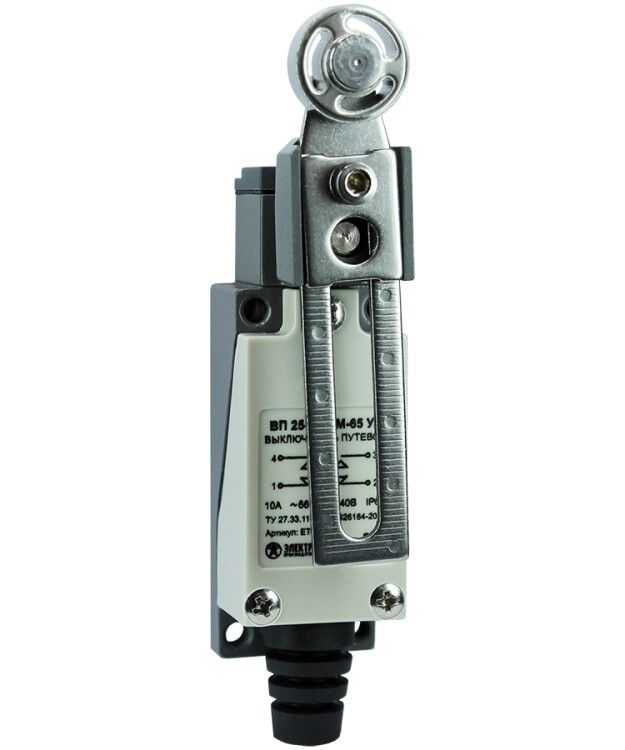

Выключатель путевой ВП 25-2143М-65 У2 1НО+1НЗ 3А IP65 рычаг со стальным роликом регулир. по длине безинерционный 21х56мм Электротехник ET007248

Выключатель путевой ВП 25-2143М-65 У2 от бренда Электротехник - это механический коммутационный аппарат для фиксации и контроля положения движущихся узлов в автоматизированных системах. Его компактная конструкция, защищённый корпус IP65 и безинерционный механизм делают его подходящим решением для промышленной автоматики, где важна точность и долговечность.

Назначение и область применения

Выключатель путевой ВП 25-2143М-65 У2 используется для автоматического размыкания или замыкания электрической цепи при достижении подвижным элементом заданного положения. Применяется в системах управления, сигнализации и контроля перемещений - например, на конвейерах, лифтах, станках с ЧПУ, шлюзах, дверях автоматических ворот.

Работает в паре с механическими приводами: когда объект касается рычага с роликом, выключатель срабатывает и передаёт сигнал в контроллер. Подходит для задач, требующих точного позиционирования и отказоустойчивости.

Технические характеристики

• Номинальное напряжение: до 660 В - позволяет использовать в сетях переменного и постоянного тока средней мощности.
• Номинальный ток: 3 А - рассчитан на управление слаботочными цепями (например, катушки контакторов, реле, световые индикаторы).
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый (1З+1Р) - обеспечивает гибкую логику управления.
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды под любым углом.
• Тип элемента управления: регулируемый рычаг со стальным роликом - позволяет точно настраивать зону срабатывания и снижает трение при контакте.
• Габаритные размеры: 25,5 × 28 × 126 мм - компактный форм-фактор для установки в ограниченном пространстве.
• Материал корпуса: металл и пластик - прочный металлический корпус обеспечивает механическую жесткость, пластиковые детали - электроизоляцию.
• Способ монтажа: на винты - фиксируется через два отверстия в основании корпуса.
• Инерционность: безинерционный - срабатывает мгновенно без задержек, что важно для быстродействующих систем.

Совместимость и монтаж

Выключатель путевой ВП 25-2143М-65 У2 совместим с большинством стандартных крепёжных решений. Для монтажа используйте винты M4 или аналогичные по диаметру. Расстояние между отверстиями под крепление составляет около 21 мм - сверьтесь с чертежом перед установкой.

Не требуется внешнее питание - работает исключительно как механический переключатель. Контакты рассчитаны на подключение проводов сечением до 1,5 мм2. Обязательно соблюдайте полярность при подключении к цепям постоянного тока.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам безопасности в промышленных системах - указано «Подходит для систем безопасности». Конструкция выполнена в соответствии с отечественными стандартами на путевые выключатели. Сертификаты соответствия можно запросить у производителя.

Преимущества

• Металлический корпус повышает устойчивость к ударным нагрузкам и воздействию окружающей среды.
• Регулируемый рычаг позволяет адаптировать чувствительность и угол срабатывания под конкретную задачу без замены детали.
• Стальной ролик минимизирует износ при многократных циклах работы - особенно актуально для высокочастотных применений.
• Безинерционный принцип действия гарантирует точность срабатывания даже при высокой скорости движения.
• Защита IP65 допускает использование в условиях повышенной запылённости и сырости - например, на производствах пищевой, химической или деревообрабатывающей отраслей.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - нельзя подключать двигатели, нагреватели или мощные осветительные приборы напрямую.
• Работает только в механическом режиме - не имеет электронной логики, импульсной обработки или задержек.
• Не рекомендован для установки в местах с постоянным воздействием агрессивных химикатов (кислоты, щёлочи) - хотя корпус защищён, материалы не рассчитаны на длительную коррозийную среду.
• Рычаг с роликом требует свободного пути движения - не устанавливайте там, где возможны боковые усилия или заклинивание.

Примеры использования

• На конвейере: определяет окончание прохода изделия и отправляет сигнал на остановку ленты.
• В лифте: фиксирует положение кабины на этажах для корректного открывания дверей.
• На станке с ЧПУ: контролирует крайнее положение стола или инструментального узла.
• В автоматических воротах: прекращает движение при полном открытии или закрытии.
• В системах аварийной остановки: активируется при сдвиге защитного экрана или крышки.

Практические советы

• Перед установкой проверьте длину рычага - он регулируется, но максимальный ход ограничен конструкцией. Настройте его так, чтобы ролик касался поверхности без перекоса.
• Используйте дополнительные упоры или направляющие, чтобы предотвратить боковое давление на рычаг - это продлит срок службы.
• Проверяйте состояние ролика каждые 6–12 месяцев при интенсивной эксплуатации - при появлении забоин или износа замените его.
• При монтаже в вибрационных средах затяните крепёж с учётом антикоррозийного покрытия и используйте контргайки.
• Обратите внимание: габариты 25,5×28×126 мм - это реальные размеры. Размеры 21×56 мм в названии - это, вероятно, указание на рабочую зону или тип крепления; не ориентируйтесь на них при расчёте места установки.
