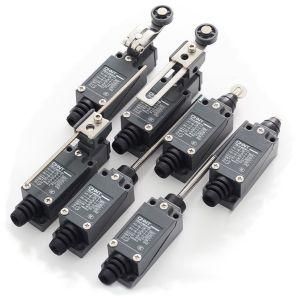

Выключатель путевой YBLX-ME/8107 с регулируемой поворотной штангой (R) | 443026 CHINT

Выключатель путевой с регулируемой поворотной штангой (R) от CHINT (артикул 443026) - это надёжный концевой выключатель для точного контроля положения движущихся механизмов в промышленном оборудовании. Он обеспечивает безопасную остановку или изменение направления движения за счёт механического срабатывания при контакте с препятствием.

Назначение и область применения

Выключатель путевой с регулируемой поворотной штангой (R) применяется в системах, где требуется автоматическое управление движением: станки, конвейеры, лифты, крановые установки, автоматические ворота. Он фиксирует предельные положения механизма - например, когда деталь достигает крайней точки, выключатель размыкает или замыкает цепь, чтобы остановить двигатель, изменить направление или снизить скорость. Подходит для задач, требующих высокой точности и повторяемости срабатывания.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип подключения: клеммная колодка - удобна для быстрого монтажа проводов
• Номинальный ток:
  • Переменный ток (AC-15): до 0,8 А при 24–230 В
  • Постоянный ток (DC-13): до 0,16 А при 24–230 В
• Степень защиты: IP52 - устойчив к пыли и каплям воды, падающим вертикально
• Габариты: 64×48×28,5 мм - компактный размер для ограниченного пространства
• Материал корпуса: термостойкий пластик
• Рабочая температура: от –5 C до +40 C - не предназначен для экстремальных условий

Совместимость и монтаж

Выключатель путевой с регулируемой поворотной штангой (R) совместим с большинством стандартных креплений на приводах и рамах. Крепится через два монтажных отверстия в корпусе. Регулируемая поворотная штанга позволяет точно настроить угол срабатывания - достаточно повернуть её на нужный угол и закрепить. Для подключения используйте провода сечением до 1,5 мм2. Убедитесь, что контактная поверхность штанги свободно касается объекта без перекосов - иначе возможны ложные срабатывания.

Безопасность и стандарты

Выключатель путевой с регулируемой поворотной штангой (R) соответствует требованиям к применению в системах безопасности: его использование допускается в цепях аварийной остановки и ограничения хода. Соответствие стандартам IEC 60947-5-1 обеспечено конструкцией и испытаниями производителя CHINT.

Преимущества

• Универсальная регулировка угла штанги - легко адаптировать под любую геометрию движения
• Чёткое механическое срабатывание - минимум отказов даже при частых циклах
• Защита IP52 - достаточна для типичных цеховых условий
• Клеммное подключение - исключает необходимость пайки и снижает риск плохого контакта
• Поддержка как постоянного, так и переменного тока - универсальное решение для разных систем

Ограничения применения

• Не предназначена для работы при температуре ниже –5 C или выше +40 C - возможны сбои в работе
• IP52 не защищает от струй воды, брызг сбоку или погружения - не использовать во влажных зонах без дополнительной защиты
• Максимальный ток 0,8 А - нельзя использовать для управления мощными двигателями напрямую; требуется промежуточное реле
• Пластиковый корпус - не рекомендован для агрессивных сред с маслом, растворителями или высокой запылённостью

Примеры использования

• На конвейере: штанга срабатывает при достижении продуктом конца ленты - останавливает мотор
• На станке ЧПУ: выключатель фиксирует крайнее положение стола перед началом обработки
• В воротах: при полном открытии/закрытии штанга задевает упор - сигнал прекращает работу привода
• В подъёмнике: контролирует максимальную высоту подъёма платформы

Практические советы

• При установке проверьте, чтобы штанга могла свободно поворачиваться без трения о соседние детали
• Используйте кабели с изоляцией, устойчивой к механическому воздействию - вибрация может повредить слабые жилы
• Для долгой службы периодически осматривайте контактную группу - при наличии окисления или нагара очищайте мягкой щёткой
• Если ваша система работает в условиях вибраций, дополнительно закрепите выключатель путевой с регулируемой поворотной штангой (R) на демпфирующих прокладках
• Помните: номинальный ток 0,8 А - это нагрузка на сами контакты. Для управления двигателем 1 кВт и больше всегда используйте магнитный пускатель
