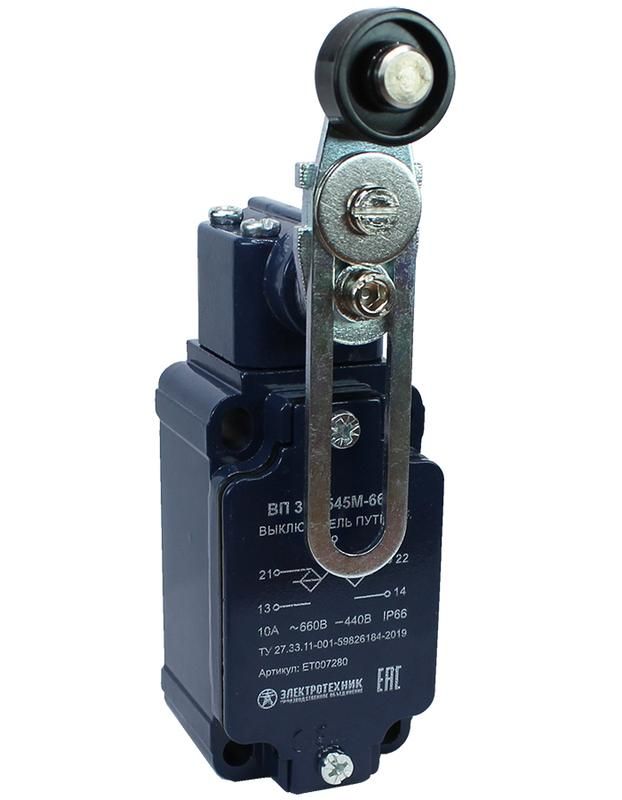

Выключатель путевой ВП 36-2545М-66 У2, рычаг с пластиковым роликом, регулируемый по длине, 1з+1р, инерционный, 30х60 мм, без сальника, 3А, IP66 - ET007280 Электротехник

Выключатель путевой ВП 36-2545М-66 У2 от бренда Электротехник - это надёжный инерционный переключатель с регулируемым рычагом и пластиковым роликом, предназначенный для автоматического размыкания и замыкания цепей при достижении заданной точки перемещения. Артикул et007280 подходит для установки на станках, конвейерах и других устройствах, где требуется точная фиксация положения подвижных элементов.

Назначение и область применения

Выключатель путевой ВП 36-2545М-66 У2 используется для контроля положения движущихся механизмов в электрических цепях управления и сигнализации. Он срабатывает при столкновении с упором - например, когда деталь на конвейере достигает крайнего положения. Применяется там, где важно зафиксировать окончание хода, проверить наличие предмета или остановить оборудование в нужной точке. Подходит для систем безопасности, так как обеспечивает надёжную коммутацию даже при вибрациях и ударах.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип управления: регулируемый рычаг с пластиковым роликом
• Способ срабатывания: инерционный - срабатывает при резком изменении направления движения
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Габариты: 63×40×173 мм
• Материал корпуса: металл
• Посадочная площадка: 30×60 мм (по данным из названия; фактический размер крепления - 63×40 мм)
• Отсутствие сальника - герметизация осуществляется через сам корпус

Совместимость и монтаж

Выключатель путевой ВП 36-2545М-66 У2 крепится на винты - два отверстия в основании корпуса позволяют закрепить устройство на плоской поверхности. Для монтажа используйте винты M4–M5. Рычаг можно свободно регулировать по длине, что позволяет точно настроить момент срабатывания под конкретный ход механизма. Посадочные размеры совместимы с большинством зарубежных аналогов, поэтому возможна замена без переделки креплений. Кабель подводится через входы в корпус - без сальника, поэтому рекомендуется использовать кабель с жесткой оболочкой или дополнительно герметизировать место ввода.

Безопасность и стандарты

Устройство соответствует требованиям к использованию в системах безопасности благодаря гарантированному разрыву цепи при срабатывании. Высокая степень защиты IP66 делает его пригодным для работы в условиях повышенной запылённости и влажности - например, на пищевых производствах, в зонах мойки или на открытых участках. Гальваническая развязка между контактными группами исключает риск пробоя и перекрестных замыканий.

Преимущества

• Инерционный принцип срабатывания снижает вероятность ложных срабатываний при слабых толчках
• Пластиковый ролик на рычаге предотвращает повреждение поверхностей, с которыми он взаимодействует
• Регулируемая длина рычага даёт возможность адаптировать чувствительность под любой ход механизма
• Металлический корпус обеспечивает долговечность при механических нагрузках
• Компактные размеры позволяют устанавливать выключатель в ограниченном пространстве
• Совместимость с зарубежными аналогами упрощает замену в существующих системах

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами - материал корпуса не имеет специального покрытия
• Отсутствие сальника требует дополнительной герметизации при монтаже в сырых или мыльных зонах
• Номинальный ток 3 А не позволяет использовать его для прямой коммутации силовых цепей - только для управления
• Инерционный тип срабатывания менее эффективен при медленных, равномерных перемещениях - лучше подходят выключатели с пружинным приводом

Примеры использования

• Фиксация конечного положения стола станка ЧПУ
• Остановка конвейера при достижении продуктом зоны упаковки
• Контроль наличия заготовки в лотке автоматической линии
• Определение положения люка или крышки оборудования
• Защита от выхода за пределы допустимого хода в шлюзовых системах

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно двигаться без трения о соседние элементы
• При настройке длины рычага оставьте запас 2–3 мм - это компенсирует износ и тепловые расширения
• Для работы в условиях влажности или мойки используйте термоусадку или герметик вокруг места ввода кабеля
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить работу механизма
• Проверяйте состояние ролика каждые 6 месяцев - при износе пластикового элемента меняйте его, чтобы сохранить точность срабатывания
