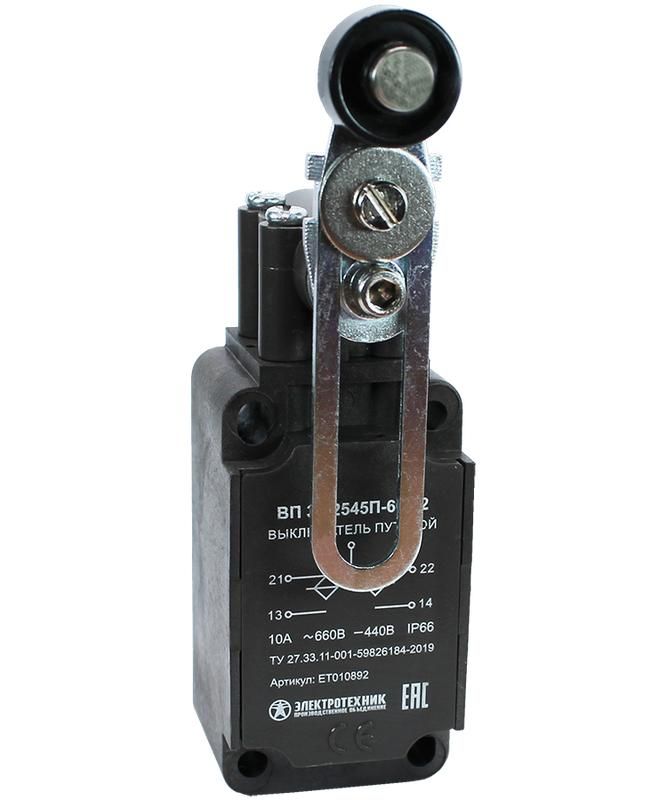

Выключатель путевой ВП 36-2545П-66 У2, рычаг с пластиковым роликом, регулируемый по длине, 1з+1р, инерционный, 30х60 мм, без сальника, 3А, IP66 - ET010892 Электротехник

Выключатель путевой ВП 36-2545П-66 У2 от бренда Электротехник - это надёжный инерционный переключатель с регулируемым рычагом и пластиковым роликом, предназначенный для автоматического размыкания и замыкания цепей при достижении объектом заданной точки перемещения. Артикул et010892 подходит для установки на станках, конвейерах и других устройствах, где требуется точная фиксация положения.

Назначение и область применения

Выключатель путевой ВП 36-2545П-66 У2 используется для контроля положения движущихся механизмов в системах управления и сигнализации. Он активируется при столкновении с упором - например, когда деталь на конвейере достигает предельной позиции. Применяется в цепях переменного тока до 660 В и постоянного тока до 440 В. Подходит для задач: определения наличия предмета, фиксации границ движения, контроля завершения цикла работы оборудования.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип управления: регулируемый рычаг с пластиковым роликом
• Способ срабатывания: инерционный - срабатывает за счёт импульса удара, а не медленного давления
• Габариты: 36×40×170 мм
• Корпус: из прочного пластика
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Способ монтажа: крепление на винты
• Отсутствие сальника - не предназначен для ввода кабеля через корпус

Совместимость и монтаж

Выключатель путевой ВП 36-2545П-66 У2 крепится на поверхность с помощью двух винтов, расположенных на основании корпуса. Посадочное расстояние между отверстиями соответствует стандартным требованиям, что позволяет использовать его вместо зарубежных аналогов без переделки монтажного места. Для правильной установки важно обеспечить свободный ход рычага - он не должен тереться о соседние элементы. Кабель подключается внешним способом - через шланги или кабельные вводы, установленные отдельно.

Безопасность и стандарты

Выключатель путевой ВП 36-2545П-66 У2 соответствует требованиям к устройствам системы безопасности: его можно использовать в аварийных остановках, зонах ограниченного доступа и других критических участках. Высокая степень защиты IP66 гарантирует работу в условиях повышенной запылённости и влажности. Корпус устойчив к ударным нагрузкам, что снижает риск повреждений при эксплуатации в промышленной среде.

Преимущества

• Инерционный принцип срабатывания - быстрое и чёткое переключение даже при слабом контакте
• Пластиковый ролик снижает износ направляющих поверхностей и работает бесшумно
• Регулируемая длина рычага позволяет точно настроить точку срабатывания без замены детали
• Гальваническая развязка контактов исключает взаимное влияние цепей управления и силовых контуров
• Устойчивость к электромагнитным помехам - стабильная работа рядом с частотными преобразователями и двигателями
• Компактные размеры позволяют устанавливать выключатель в плотном оборудовании

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - пластик корпуса не устойчив к растворителям и кислотам
• Отсутствие сальника требует обязательного использования внешних кабельных вводов - нельзя прямой ввод провода в корпус
• Номинальный ток 3 А - не подходит для коммутации силовых цепей выше этого значения
• Работает только при наличии механического упора; не реагирует на магнитные или оптические сигналы
• Не рекомендован для частых циклов более 1200 в час - возможен преждевременный износ контактов

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ
• Остановка конвейера при достижении продуктом зоны упаковки
• Контроль открытия/закрытия люка в технологической камере
• Автоматическое отключение насоса при достижении максимального уровня жидкости в ёмкости
• Система безопасности лифта - остановка при выходе за пределы допустимой зоны

Практические советы

• Перед установкой проверьте длину рычага - отрегулируйте её так, чтобы ролик касался упора под углом около 10–15° для равномерного срабатывания
• Учитывайте посадочные размеры: корпус имеет ширину 36 мм и глубину 40 мм - убедитесь, что есть место для крепления и свободного хода рычага
• Для длительной службы используйте кабельные вводы с классом защиты IP66 - сохраните целостность защиты всего узла
• Проверяйте состояние ролика каждые 6 месяцев - при появлении трещин или деформаций замените его, чтобы избежать некорректного срабатывания
• Не применяйте в условиях температур ниже –25C - материал корпуса становится хрупким
