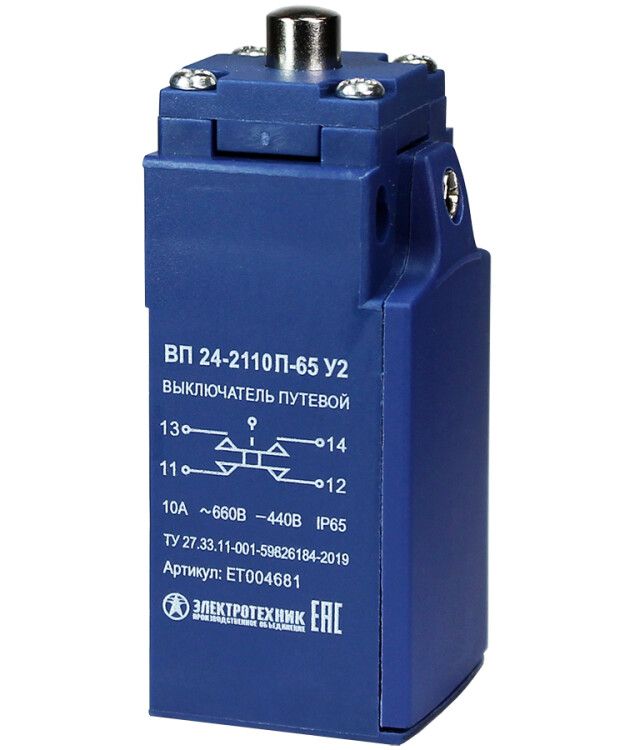

Выключатель путевой ВП 24-2110П-65 У2 1НО+1НЗ 3А IP65 толкатель безинерционный 20мм без сальника Электротехник ET004681

Выключатель путевой ВП 24-2110П-65 У2 от бренда Электротехник - компактное устройство для фиксации положения подвижных механизмов в автоматизированных системах. Он работает на основе механического воздействия, обеспечивает коммутацию цепей управления и сигнализации, рассчитан на работу в жестких условиях благодаря защите IP65 и устойчивости к перепадам температур.

Назначение и область применения

Выключатель путевой ВП 24-2110П-65 У2 предназначен для автоматического включения или отключения электрических цепей при достижении подвижной частью механизма заданного положения. Применяется в системах управления, сигнализации и контроля перемещений - например, на конвейерах, лифтах, станках, шлюзах, дверях автоматических ворот.

Использование в системах безопасности позволяет использовать этот выключатель для аварийной остановки оборудования при выходе за предельные позиции. Подходит для средних нагрузок до 3 А в цепях постоянного и переменного тока до 660 В.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: толкатель - активируется прямым давлением
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды
• Рабочий температурный диапазон: от –25 C до +70 C
• Габариты: 30,5 × 30 × 73 мм
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям
• Способ монтажа: винтовой - крепление через отверстия в корпусе
• Ход толкателя: 20 мм - минимальный усилие для срабатывания
• Тип действия: безинерционный - моментальное переключение без задержки
• Сальник: отсутствует - не требует уплотнения кабеля

Совместимость и монтаж

Выключатель путевой ВП 24-2110П-65 У2 совместим с проводами сечением до 2,5 мм2. Крепится с помощью двух винтовых отверстий на корпусе - не требует специальных кронштейнов. Монтаж выполняется на неподвижную поверхность так, чтобы толкатель точно сталкивался с движущимся элементом. Для точной регулировки рекомендуется использовать направляющие или упоры.

Подключение: клеммы доступны после снятия крышки. Цветовая маркировка проводов не предусмотрена - перед подключением сверьтесь с принципиальной схемой. Обязательно отключить питание перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям к применению в системах безопасности. Произведено в соответствии с отечественными стандартами качества для промышленного электрооборудования. Сертифицирован для работы в условиях повышенной запыленности и влажности. Соответствие классу защиты IP65 гарантирует безопасную эксплуатацию в помещениях с мойкой, на улице или в зонах с технологическими брызгами.

Преимущества

• Проверенная конструкция - серия ВП 24 используется десятилетиями, отличается долговечностью
• Безинерционное действие - быстрое и точное срабатывание без люфта
• Устойчивость к экстремальным температурам - работает даже в холодных цехах и нагретых зонах
• Легкая замена - не требует демонтажа всей системы, достаточно открутить два винта
• Надежная изоляция - пластиковый корпус исключает пробои и короткие замыкания

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не имеет сальника - нельзя использовать там, где требуется герметизация кабеля; при необходимости используйте внешние уплотнители
• Максимальный ток 3 А - не подходит для управления мощными двигателями напрямую, только для цепей управления
• Чувствителен к ударным нагрузкам выше 20 мм - превышение хода толкателя может повредить внутренний механизм
• Не рассчитан на постоянное давление - предназначен для импульсного срабатывания

Примеры использования

• На конвейере: определение наличия изделия на позиции - срабатывает при касании детали
• На двери грузового лифта: сигнал “дверь закрыта” - толкатель активируется при плотном прилегании
• На станке ЧПУ: ограничение хода оси X/Y/Z - предотвращает столкновение с упором
• В системе вентиляции: контроль положения заслонки - отключение вентилятора при полном открытии/закрытии

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен двигаться без трения и заеданий
• При использовании в местах с вибрацией закрепите выключатель на жестком основании - пластиковый корпус может расшататься
• Для длительной службы избегайте попадания масла или растворителей на корпус - они могут разрушить пластик
• Если нужна герметизация кабеля - используйте термоусадочные трубки или внешние вводы, поскольку сальник отсутствует
• При замене старого аналога - учтите габариты 30,5×30×73 мм и шаг крепления
• Гарантийный срок - 2 года с момента ввода в эксплуатацию; сохраняйте документы на установку
