Вспомогательный контакт CX3 - для контакторов 25 А шириной 2 модуля | 412430 Legrand

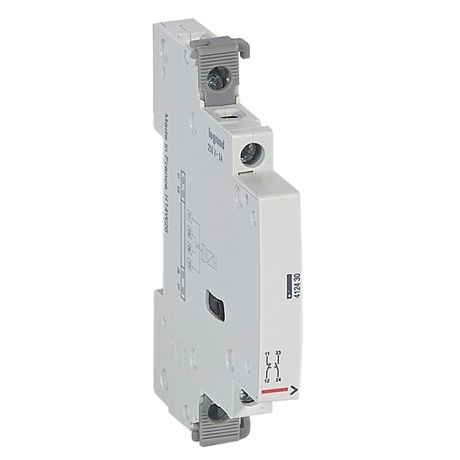

Дополнительный контакт 1НО+1НЗ 2 модуля Iн.25А CX³ от Legrand — компактное модульное устройство для расширения функционала вспомогательных выключателей, контакторов и реле серии CX³. Устанавливается прямо на основной аппарат, обеспечивая передачу сигнала состояния в цепи управления без изменения нагрузки самого устройства.

Назначение и область применения

Этот дополнительный контакт используется для передачи информации о состоянии основного аппарата — включен он или выключен. Подходит для систем автоматизации, где требуется контроль работы оборудования через слаботочные цепи: управление светом, сигналы в панелях управления, логика работы станков, конвейеров, насосов и других устройств с контакторами или реле.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток контактов: 5 А
• Номинальное напряжение: 250 В переменного тока (AC)
• Род тока: только переменный (AC)
• Габаритная ширина: 0,5 TE (модуль DIN)
• Максимальный ток основного устройства, на которое устанавливается: до 25 А
• Поддерживает основные блоки с количеством полюсов до 4
• Исполнение: модульное, для установки на DIN-рейку

Совместимость и монтаж

Дополнительный контакт 1НО+1НЗ 2 модуля Iн.25А CX³ совместим исключительно с вспомогательными устройствами серии CX³ от Legrand. Монтируется механически на боковую поверхность контактора, реле или вспомогательного выключателя того же семейства — фиксируется защелкой без инструментов. Ширина всего 0,5 TE позволяет установить два таких модуля на одном месте, что экономит место в щите. Для подключения используйте клеммы, расположенные на лицевой стороне модуля — провода сечением до 2,5 мм².

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для коммутационной аппаратуры. Номинальные параметры (5 А, 250 В AC) обеспечивают безопасную работу в бытовых и промышленных сетях. Применяется только в цепях управления — не предназначен для переключения силовой нагрузки выше 5 А.

Преимущества

• Компактность: занимает всего 0,5 TE, не требует лишнего места в распределительном щите
• Легкий монтаж: фиксируется без инструментов на уже установленные устройства серии CX³
• Надежная изоляция: контакты герметизированы, устойчивы к вибрациям и перепадам температур
• Четкая визуальная индикация положения контактов: доступна при открытой крышке корпуса

Ограничения применения

• Не работает с постоянным током (DC) — только переменный (AC)
• Нельзя использовать для коммутации силовых цепей свыше 5 А — только для управления
• Совместим только с изделиями серии CX³; не подходит для контакторов других брендов или серий
• Не предназначено для установки самостоятельно — обязательно требует наличия базового устройства (контактора, реле, выключателя) серии CX³

Примеры использования

• На контакторе двигателя: один контакт (НО) сигнализирует о запуске, второй (НЗ) — о остановке
• В панели управления станком: сигнал от дополнительного контакта 1НО+1НЗ 2 модуля Iн.25А CX³ передается в ПЛК для логического анализа
• В системе освещения: использование НЗ-контакта для включения индикатора “устройство в работе”

Практические советы

• Проверьте тип основного устройства — он должен быть именно из серии CX³, иначе контакт не зафиксируется
• При замене или добавлении контакта отключите питание всей цепи — даже слаботочная часть может находиться под потенциалом
• Если нужен более высокий ток в цепи управления — выбирайте другой тип контакта или примените реле-расширитель
• При сборке щита учитывайте, что 0,5 TE — минимальная единица; можно размещать два таких модуля рядом, чтобы не терять пространство
• Для удобства обслуживания рекомендуется подписывать клеммы: “NO”, “NC”, “L1”, “N” — особенно в многоконтактных решениях
