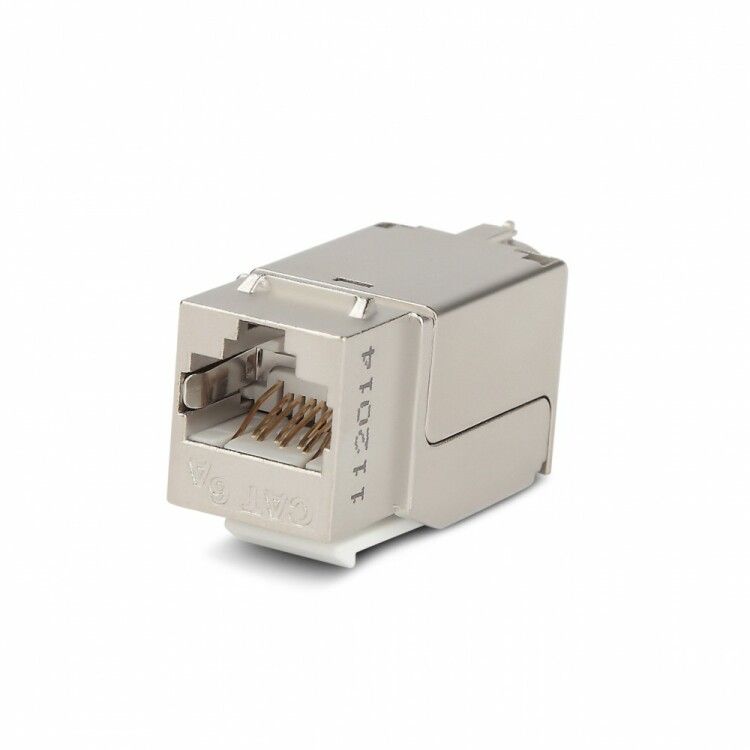

Вставка Keystone Jack KJNE-8P8C-C6A-90-SH-F-WH RJ-45(8P8C),кат.6A,экран.,110 IDC,зад.с пом.NE-TOOL,белая | 46629 Hyperline

Вставка Keystone Jack RJ-45(8P8C) категории 6A от бренда Hyperline, артикул 46629 — это экранированный модуль для создания надёжного сетевого соединения в информационных розетках и патч-панелях. Подходит для высокоскоростных сетей до 10 Гбит/с, особенно там, где важна устойчивость к помехам.

Назначение и область применения

Вставка используется как основной контактный модуль в настенных информационных розетках, монтажных коробках и патч-панелях. Применяется в офисах, центрах обработки данных, на производстве и в системах IP-безопасности, где требуется стабильная передача данных на скорости до 10 Гбит/с. Особенно эффективна в средах с высоким уровнем электромагнитных помех — например, рядом с силовыми кабелями, частотниками или промышленным оборудованием.

Технические характеристики

• Категория: Cat 6A — обеспечивает пропускную способность до 500 МГц и скорость передачи до 10 Гбит/с на расстоянии до 100 метров
• Разъём: RJ-45 (8P8C) — совместим с обычными Ethernet-штекерами
• Экранирование: Да — металлическая экранная оболочка снижает влияние внешних ЭМП
• Подключение: 110 IDC — зажимы для зачистки и фиксации жил кабеля без пайки
• Тип кабеля: Плоский — предназначена для работы с плоскими UTP/FTP кабелями Cat 6A
• Инструмент: Требуется NE-TOOL — специальный обжимной инструмент для точного обжима контактов
• Конструкция: Прямолинейная — позволяет легко встраивать в стандартные Keystone-платформы
• Цвет: Белый — соответствует стандартному цвету сетевой аппаратуры
• Материал корпуса: Пластик — устойчив к механическим воздействиям и химически нейтрален

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-рамками, панелями и коробками, имеющими гнездо 52x52 мм. Устанавливается путём вдавливания в паз до щелчка. Для подключения кабеля необходим инструмент NE-TOOL — он обеспечивает равномерное давление на все 8 контактов 110 IDC. Без него возможны плохой контакт или повреждение контактов. Кабель предварительно зачищают, жилы располагают по цветовой схеме T568B/T568A и вводят в зажимы до упора. Инструмент одновременно обжимает и отрезает излишки провода.

Безопасность и стандарты

Вставка соответствует требованиям стандарта ISO/IEC 11801 Class EA и TIA-568-C.2 для категории 6A. Экранированная конструкция снижает риск перекрестных помех (NEXT/FEXT) и гарантирует соответствие нормам EMC. Напряжение рабочее — до 250 В, ток — до 1,5 А. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая устойчивость к электромагнитным помехам благодаря полноэкранированной конструкции
• Стабильная работа на скоростях до 10 Гбит/с даже при длинных трассах
• Удобство замены — можно менять модуль без демонтажа всей розетки
• Чёткая маркировка контактов для быстрой и правильной сборки
• Совместимость с существующей инфраструктурой Keystone

Ограничения применения

• Не подходит для установки в неэкраненные системы — потеряется эффект экранирования
• Требует обязательного использования инструмента NE-TOOL; другие обжимники могут повредить контакты
• Не рекомендовано использовать с кабелями ниже категории 6A — не будет достигнута заявленная производительность
• Не предназначен для открытых улиц или помещений с повышенной влажностью — отсутствует защита IP

Примеры использования

• Информационные розетки в современных офисах с VoIP-телефонией и видеоконференциями
• Патч-панели в серверных помещениях для подключения коммутаторов и NAS
• Производственные линии с контроллерами PLC, требующими помехоустойчивую связь
• Оборудование для систем умного дома с высокой плотностью сетевых устройств

Практические советы

• Перед монтажом проверьте тип кабеля — вставка рассчитана именно на плоский Cat 6A FTP/UFTP. Круглый кабель может не войти в каналы правильно
• Используйте только оригинальный NE-TOOL — аналоги часто дают неплотный обжим
• При сборке патч-панели соблюдайте одинаковый порядок обжима (T568A или T568B) на всех модулях — это исключит проблемы с маршрутизацией
• Не затягивайте кабель слишком сильно — это может деформировать внутреннюю структуру пар и снизить качество связи
• Проверяйте целостность экрана после монтажа — он должен быть надёжно соединён с корпусом розетки или панели
