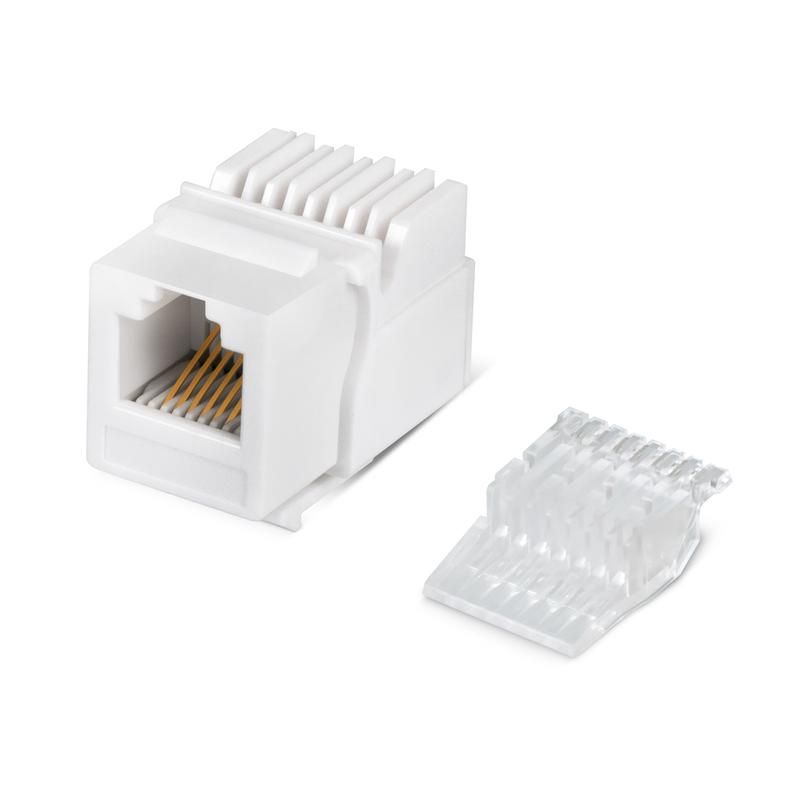

Вставка Keystone Jack, RJ-12(6P6C), без инструмента Toolless, белая - KJ-RJ12-Toolless Cabeus 7007c

Вставка Keystone Jack RJ-12 (6P6C) без инструмента Toolless, белая от бренда Cabeus - это компактный модуль для быстрого подключения телефонных линий и низкоскоростных данных через разъём 6P6C. Артикулы 7007c и kj-rj12-toolless подходят для установки в стандартные панели и настенные розетки.

Назначение и область применения

Эта вставка используется для создания точек подключения в локальных сетях, где требуется передача сигналов по аналоговым телефонным линиям или системам связи с низкой скоростью. Применяется в офисах, call-центрах, медицинских учреждениях и жилых зонах для подключения факсов, телеграфов, терминалов и других устройств с интерфейсом RJ-12.

Модуль устанавливается в патч-панели, стеновые рамки, модульные вставки типа Mosaic или другие системы с форм-фактором Keystone. Он не предназначен для высокоскоростных Ethernet-соединений (например, Gigabit).

Технические характеристики

• Тип разъёма: RJ-12 (6P6C) - шесть контактов, все используются
• Категория: Cat 3 - поддерживает скорость до 16 Мбит/с
• Тип экранирования: неэкранированный (UTP)
• Подключаемые провода: одножильные, сечение 22–26 AWG
• Метод соединения: IDC (Insulation Displacement Contact) - без зачистки изоляции
• Цвет: белый
• Производитель: Cabeus
• Артикулы: 7007c, kj-rj12-toolless

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-платформами: патч-панелями, настенными коробками, монтажными рамками и панелями Mosaic. Установка происходит путём вдавливания модуля в гнездо до щелчка.

Подключение кабеля выполняется без инструмента: провод вставляется в контактную дорожку до упора - металлический контакт сам рассекает изоляцию и надёжно фиксирует жилу. Для правильного подключения следите за цветовой схемой проводов (T568A/B не обязательна, так как это не Ethernet).

Безопасность и стандарты

Электрические параметры соответствуют требованиям международных стандартов для аналоговых телефонных систем. Модуль не сертифицирован для работы с высокими напряжениями или PoE - не используйте его для питания устройств.

Преимущества

• Отсутствие необходимости в обжимном инструменте - экономия времени и снижение риска ошибок при монтаже
• Устойчивый контакт благодаря технологии IDC - минимизация потерь сигнала
• Стандартная форма Keystone - универсальная совместимость с большинством монтажных решений
• Белый цвет - хорошо сочетается с интерьерами и позволяет легко отличить от других типов разъёмов

Ограничения применения

• Не подходит для Ethernet-сетей (Cat 5e, Cat 6 и выше) - недостаточная частотная характеристика
• Работает только с одножильными проводами - многожильные кабели (stranded) не рекомендованы
• Не поддерживает питание по линии (PoE) - риск повреждения модуля при попытке подачи напряжения
• Не предназначен для внешней установки - отсутствует защита от влаги и пыли

Примеры использования

• Подключение старого телефона в офисе к центральной АТС
• Интеграция факс-аппарата в существующую телефонную сеть
• Монтаж точки связи для терминала оплаты в торговом зале
• Замена вышедшего из строя модуля в настенной розетке с Keystone-интерфейсом

Практические советы

• Перед установкой проверьте, что кабель имеет нужное количество жил (не менее 4, лучше 6) и соответствует сечению 22–26 AWG
• При подключении ориентируйтесь на последовательность проводов, указанную в документации устройства - для RJ-12 часто используется схема 2-4-6
• Не перегибайте кабель слишком сильно возле разъёма - это может повредить внутренние контакты
• Если планируете использовать несколько таких вставок в одной панели - сохраняйте единый порядок подключения всех модулей для удобства обслуживания
• Arтикул 7007c и kj-rj12-toolless - один и тот же продукт; при заказе можно использовать любой из них
