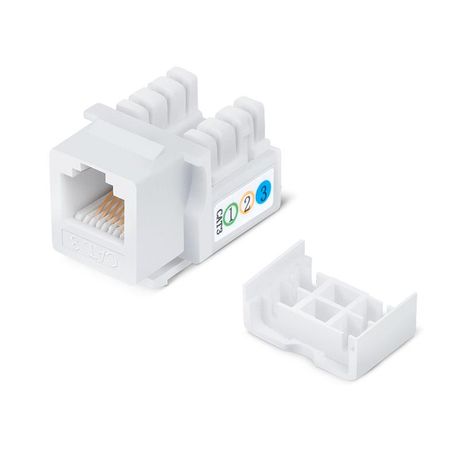

Вставка Keystone Jack, RJ-12(6P6C), угол 90 градусов, 110 IDC - KJ-RJ12-90 Cabeus 7957c

Вставка Keystone Jack RJ-12 (6P6C) угол 90 градусов, 110 IDC от бренда Cabeus - это компактный модуль для подключения телефонных линий и низкоскоростных данных через кабель с разъёмом 6P6C. Артикулы 7957c и kj-rj12-90 подходят для монтажа в стеновые розетки, патч-панели и системы Mosaic.

Назначение и область применения

Эта вставка используется для создания точек подключения в локальных сетях, где требуется передача сигналов по аналоговым телефонным линиям, системам сигнализации или управляющим устройствам. Угол 90 градусов позволяет удобно выводить кабель перпендикулярно поверхности, что особенно полезно при монтаже в угловых или тесных местах. Применяется в офисах, call-центрах, системах безопасности и промышленных панелях управления.

Технические характеристики

• Тип разъёма: RJ-12 (6P6C) - шесть контактов, все задействованы
• Угол выхода кабеля: 90° - обеспечивает компактную укладку
• Тип контактов: 110 IDC - для зачистки и фиксации провода без пайки
• Сечение провода: 22–26 AWG (одножильные медные жилы)
• Категория: Cat 3 - поддерживает скорость до 16 МГц
• Тип экранирования: неэкранированный (UTP)
• Производитель: Cabeus

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-патч-панелями и настенными рамками, имеющими квадратное отверстие 14×14 мм. Для подключения используйте инструмент 110-type punch-down - он плотно зажимает провод в контактной планке, исключая плохой контакт. Кабель предварительно зачищается, жилы выкладываются по цветовой схеме T568A/B или по внутренней распиновке устройства. После фиксации избыток провода обрезается автоматически при ударе инструмента.

Безопасность и стандарты

Электрические параметры соответствуют требованиям международных стандартов для коммутационных модулей категории 3. Напряжение и ток рассчитаны на безопасную работу в телефонных и слаботочных системах. Не предназначен для высоковольтных цепей или силового питания.

Преимущества

• Угол 90° снижает нагрузку на кабель при частых подключениях/отключениях
• Контакты 110 IDC обеспечивают надёжное соединение без пайки
• Стандартная форма - совместима с большинством существующих решений
• Не требует специального обслуживания после монтажа

Ограничения применения

• Подходит только для одножильных проводов - многожильные кабели не фиксируются надёжно
• Максимальная частота 16 МГц - не подходит для Gigabit Ethernet и современных IP-камер
• Не экранирован - чувствителен к помехам вблизи силовых кабелей
• Работает только с кабелями 22–26 AWG - более толстые жилы не войдут в IDC-зажим

Примеры использования

• Подключение аналоговых телефонов в офисной зоне
• Интеграция в систему видеонаблюдения для связи с пультом охраны
• Монтаж в панель управления станком для подачи команд по RS-232
• Установка в настенную розетку в спальне для домашнего телефона

Практические советы

• Перед монтажом проверьте сечение кабеля - если жила толще 26 AWG, она не войдёт в контакт
• Используйте только инструмент 110-type; обычные плоскогубцы повредят контакты
• При прокладке рядом с силовыми кабелями соблюдайте минимум 30 см расстояния - из-за отсутствия экрана возможны помехи
• При использовании в патч-панели убедитесь, что направление выхода кабеля не мешает соседним модулям
• Артикулы 7957c и kj-rj12-90 - это одна и та же вставка; различаются только номера по каталогу продавца
