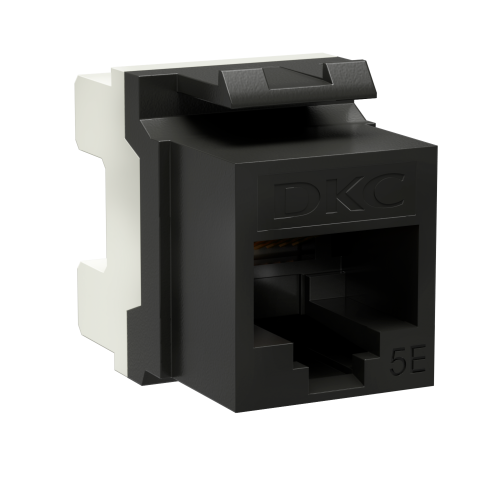

Модуль Keystone RJ45 CAT5E не экранированный, 180 градусов, черный | RNK5EU180BK DKC ДКС

Модуль Keystone RJ45 CAT5E неэкран., 180 градусов, черный, форм-фактор A10 от DKC предназначен для надёжного подключения сетевых кабелей в стенных панелях и кабель-каналах, особенно там, где требуется компактная укладка с соблюдением минимального радиуса изгиба. Бренд DKC и артикул rnk5eu180bk обеспечивают совместимость со стандартными Keystone-корпусами.

Назначение и область применения

Этот модуль используется для создания точек доступа Ethernet в офисах, серверных комнатах, учебных заведениях и жилых помещениях. Подходит для монтажа в стенные панели, распределительные коробки и кабель-каналы, где важно сохранить естественный изгиб кабеля без перегибов. Особенно эффективен в условиях высокой плотности оборудования - например, в ряду рабочих мест за одной столешницей.

Технические характеристики

• Тип: Модуль гнездо (Jack)
• Разъём: RJ45, 8P8C (стандартный Ethernet-разъём)
• Категория: Cat 5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: Неэкранированный (UTP) - подходит для сред без сильных помех
• Угол выхода кабеля: 180° - позволяет вводить кабель с любой стороны горизонтально
• Способ подключения: 110 IDC - требует обжима через специальный инструмент
• Сечение провода: 24 AWG (соответствует 0,51 мм2), допускаются однопроволочные проводники
• Цвет: Чёрный - маскируется в темных панелях и корпусах
• Форм-фактор: A10 - совместим с большинством Keystone-панелей и рамок

Совместимость и монтаж

Модуль rnk5eu180bk легко устанавливается в любые стандартные Keystone-платформы с форм-фактором A10. Для монтажа необходим специальный обжимной инструмент с матрицей 110 - обычные кримперы для RJ45 не подходят. Кабель вставляется в контактную планку, после чего фиксируется ударным воздействием инструмента. Угол 180° позволяет выводить кабель влево, вправо или прямо назад - это снижает риск повреждения жил при укладке в тесных каналах.

Безопасность и стандарты

Соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5E. Нет сертификатов IP, так как модуль предназначен для внутреннего монтажа в закрытые корпуса. Не рекомендуется использовать вне помещений или во влажных зонах без дополнительной защиты.

Преимущества

• Угол 180° минимизирует давление на кабель, предотвращая нарушение целостности жил при укладке в узких трассах
• Стандартный форм-фактор A10 гарантирует совместимость с тысячами существующих решений
• Чёрный цвет не бросается в глаза в панелях с тёмной отделкой
• Поддержка 24 AWG - оптимально для типичных UTP-кабелей в офисных сетях

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - модуль не имеет металлического контакта для экрана
• Требуется обязательное использование специального инструмента 110 - без него монтаж невозможен
• Не рассчитан на частые подключения/отключения - предназначен для постоянной установки
• Не следует использовать в условиях повышенной влажности, пыли или открытого монтажа

Примеры использования

• Подключение компьютеров в офисном ряду с кабель-каналом под плинтусом
• Заводские терминалы, где кабель выходит из бокового канала
• Аудиовизуальные системы в конференц-залах с прямыми трассами за стеной
• Обустройство домашних сетей в квартирах с декоративными панелями

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен соответствовать 23–24 AWG; более толстые кабели могут не войти в корпус
• Используйте только качественные обжимные инструменты с правильной матрицей 110 - плохой контакт вызывает потери сигнала
• При прокладке нескольких модулей рядом - ориентируйте все одинаково, чтобы кабели шли параллельно и не путались
• Помните: этот модуль - часть системы. Его качество зависит от целостности всего кабельного маршрута - используйте кабель Cat 5E или выше
• Для долговечности не затягивайте кабель слишком сильно - даже с углом 180° избыточное натяжение снижает срок службы
