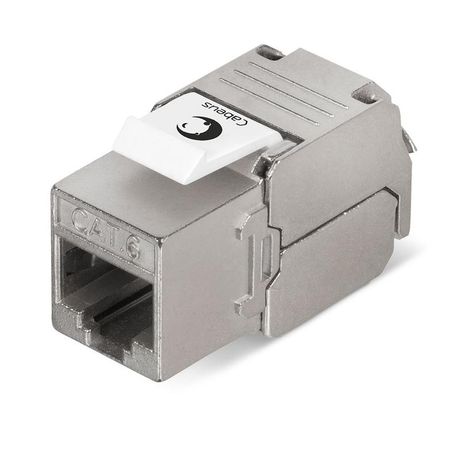

Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 6, экранированная, без инструмента Toolless - KJ-RJ45-Cat.6-SH-180-Toolless Cabeus 7966c

Вставка Keystone Jack RJ-45(8P8C) 180 градусов категория 6 экранированная без инструмента Toolless от бренда Cabeus (артикул kj-rj45-cat.6-sh-180-toolless) - это компактный модуль для надёжного подключения сетевых кабелей в патч-панелях и настенных розетках. Он обеспечивает высокую скорость передачи данных до 1 Гбит/с и устойчив к помехам благодаря экрану.

Назначение и область применения

Эта вставка используется для создания точек подключения в локальных сетях. Её устанавливают в модульные панели, стеновые рампы, мозаичные системы и другие типы распределительных коробок. Применяется в офисах, учебных заведениях, центрах обработки данных и на производстве - там, где требуется стабильное соединение Ethernet-устройств: компьютеров, телефонов, камер наблюдения, терминалов.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.6 - поддерживает частоту до 250 МГц и скорости до 1 Гбит/с
• Экранирование: полностью экранированный (S/FTP) - защищает от внешних электромагнитных помех
• Угол выхода кабеля: 180° - позволяет прокладывать кабель прямо назад, экономя место в панелях
• Метод подключения: без инструмента (Toolless) - контакты фиксируются при вдавливании жилы
• Сечение провода: 22–26 AWG (одножильные медные проводники)
• Разводка: соответствие стандартам T568A и T568B - можно использовать любую из двух схем
• Материал контактов: фосфористая бронза с золотым покрытием - улучшает долговечность и контакт

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 14×14 мм. Для монтажа достаточно вставить модуль в панель до щелчка. Кабель подключается просто: зачищают конец, выравнивают жилы по цветовой схеме и вставляют каждую в свой контакт - они автоматически фиксируются. Нет необходимости в обжимном инструменте. Убедитесь, что используете одножильный кабель (не многожильный), так как контакты IDC рассчитаны именно на него.

Безопасность и стандарты

Изделие соответствует международным стандартам ISO/IEC 11801 и TIA/EIA-568-B.2 для категории 6. Все материалы соответствуют нормам RoHS. Экранирование снижает риск возникновения наводок, особенно в условиях плотной прокладки кабелей или рядом с силовым оборудованием.

Преимущества

• Отсутствие необходимости в специальном инструменте - ускоряет монтаж и снижает стоимость работ
• 180-градусный угол вывода - удобен для компактных панелей и задней прокладки кабелей
• Экранированная конструкция - минимизирует потери сигнала и влияние помех
• Поддержка обоих стандартов разводки - гибкость при замене или доработке существующих систем
• Высокая надёжность контактов - срок службы более 750 циклов подключения/отключения

Ограничения применения

• Не подходит для многожильных (stranded) кабелей - возможны плохой контакт и перегрев
• Не предназначен для наружной установки - отсутствует защита IP, работает только внутри помещений
• Требует качественного зачистки и выравнивания жил - некорректная подготовка кабеля снижает качество связи
• Не рекомендуется для сред с постоянной вибрацией - без механической фиксации кабеля возможен люфт

Примеры использования

• Подключение ПК к сети через настенную розетку в офисе
• Монтаж портов в патч-панели серверной комнаты
• Обустройство точек доступа для IP-камер в торговых центрах
• Создание рабочих мест с проводным интернетом в образовательных учреждениях

Практические советы

• Перед монтажом проверьте, какой стандарт разводки (T568A/B) используется в вашей сети - соблюдайте единый порядок во всех модулях
• Зачищайте кабель не более 25 мм - длинная зачистка увеличивает риск взаимных наводок
• При использовании в панелях с ограниченным пространством выбирайте 180-градусную версию - она не занимает лишнее место спереди
• Не перегибайте кабель слишком сильно после подключения - радиус изгиба должен быть не менее 4 диаметров кабеля
• Для тестирования качества соединения используйте кабельный анализатор - он покажет наличие ошибок пар и уровень затухания
