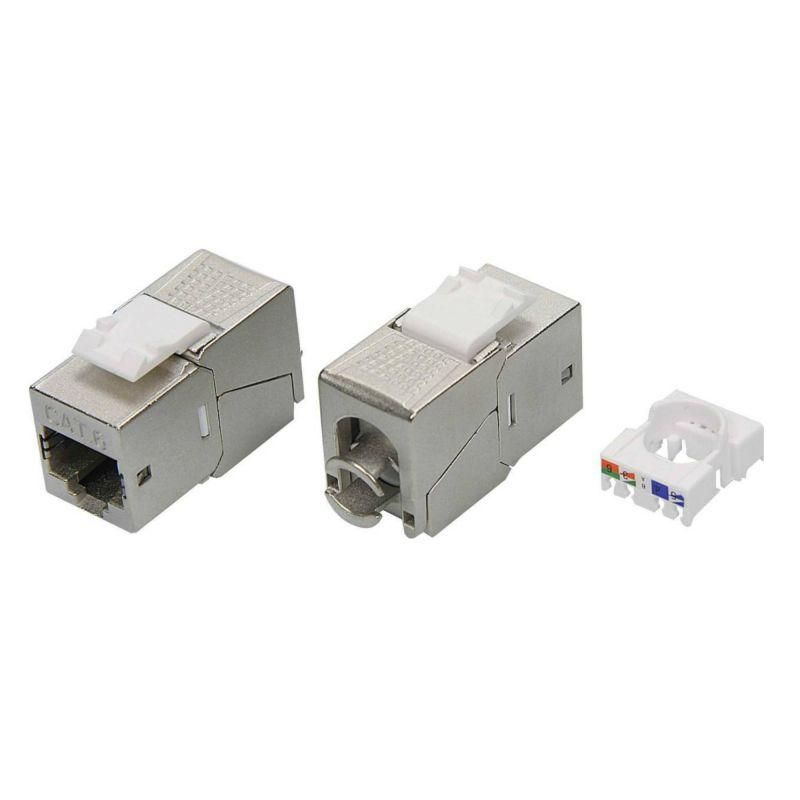

Модуль Keystone RJ45 CAT6 экранированный(STP), 90 градусов, серебристый(форм-фактор S19) | RNK6F90TL DKC ДКС

Модуль Keystone RJ45 CAT6 экранированный (STP), 90 или 180 градусов, серебристый, форм-фактор S19 от DKC IT — это надёжный интерфейс для подключения сетевых кабелей в стационарных и распределённых системах связи. Артикул rnk6f90tl предназначен для монтажа в панели и коробки, обеспечивая стабильную передачу данных до 1 Гбит/с с защитой от внешних помех.

Назначение и область применения

Модуль Keystone RJ45 CAT6 экранированный (STP) используется для создания точек доступа в локальных сетях. Подходит для установки в наборные коммутационные панели, абонентские коробки на рабочих местах, стеновые ниши и шкафы. Применяется в офисах, центрах обработки данных, образовательных учреждениях и промышленных объектах, где требуется высокая помехозащищённость.

Технические характеристики

• Категория: Cat6 — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: STP (экранированный) — защищает сигнал от ЭМИ и перекрестных помех
• Тип разъёма: гнездо RJ45 — совместим с обычными Ethernet-штекерами
• Способ присоединения: 110 — бесключевой зажим, позволяет фиксировать жилы без инструмента
• Диапазон сечения провода: AWG 23–26 — подходит для тонких и средних кабелей
• Поддержка кабелей: круглые и однопроволочные (моножила)
• Угол выхода: 90° или 180° — выбор варианта зависит от места монтажа
• Форм-фактор: S19 — стандартная ширина для совместимости с большинством панелей
• Цвет: серебристый — соответствует эстетике современных решений

Совместимость и монтаж

Модуль легко вставляется в панели с типом крепления S19 через защелкивание. Установка происходит без инструментов: жилы кабеля вводятся в контакты 110-зажима и фиксируются нажатием. Для правильного подключения используйте цветовую схему T568A/B, указанную на корпусе модуля.

Совместим с панелями: RNKPP24EA1, RNKPP241; лицевыми рамками RNW1W; адаптером для DIN-рейки RNW1DIN. Модуль не требует специального крепления — достаточно наличия подходящего слота в панели.

Безопасность и стандарты

Соответствует требованиям к категории Cat6 по стандартам TIA/EIA-568-B.2. Экранирование снижает риск потерь сигнала в условиях повышенной электромагнитной активности. Заземление выполняется исключительно через коммутационную панель — важно правильно подключить экран кабеля к металлической части панели внутри шкафа.

Преимущества

• Высокая помехозащита благодаря экранированию STP — идеально для помещений с источниками ЭМИ (частотные преобразователи, сварочное оборудование)
• Бесключевой монтаж — экономит время при массовой установке
• Поддержка двух углов поворота (90° и 180°) — удобство при ограниченном пространстве
• Работает с широким спектром кабелей — от тонких многожильных до моножильных
• Стандартный форм-фактор S19 — гарантирует совместимость с десятками популярных панелей

Ограничения применения

• Не предназначена для прямого подключения к оборудованию — только как переходник в панели
• Заземление возможно только при использовании металлической панели с заземлением — в пластиковых коробках эффект экранирования теряется
• Не рекомендуется использовать с кабелями AWG ниже 23 (слишком толстые) — не войдут в контакт
• Не подходит для наружной установки — не имеет защиты IP

Примеры использования

• Инсталляция в офисе: подключение компьютеров, телефонов, IP-камер к центральной сети через стеновые розетки
• Производственные участки: связь между контроллерами и HMI-панелями в условиях работы частотных преобразователей
• Образовательные центры: точки доступа в классах и лабораториях
• Абонентские коробки: завершение трассы кабеля в квартире или комнате

Практические советы

• Перед монтажом проверьте, что кабель имеет экранированную оплетку — иначе вы потеряете преимущество STP
• При прокладке кабеля сохраняйте радиус изгиба не менее 4× диаметра кабеля — это предотвращает повреждение экрана
• При использовании 180° версии убедитесь, что за модулем есть место для свободного прохода кабеля
• Для долговечности не перегружайте контакты — не более одной жилы на каждый зажим
• При сборке панели всегда заземляйте экран кабеля на стороне шкафа — это ключевое условие эффективной защиты
