Модуль Keystone RJ45 CAT6A экранированный(STP), 90 градусов,серебристый (форм-фактор S19) | RNK6AF90TL DKC ДКС

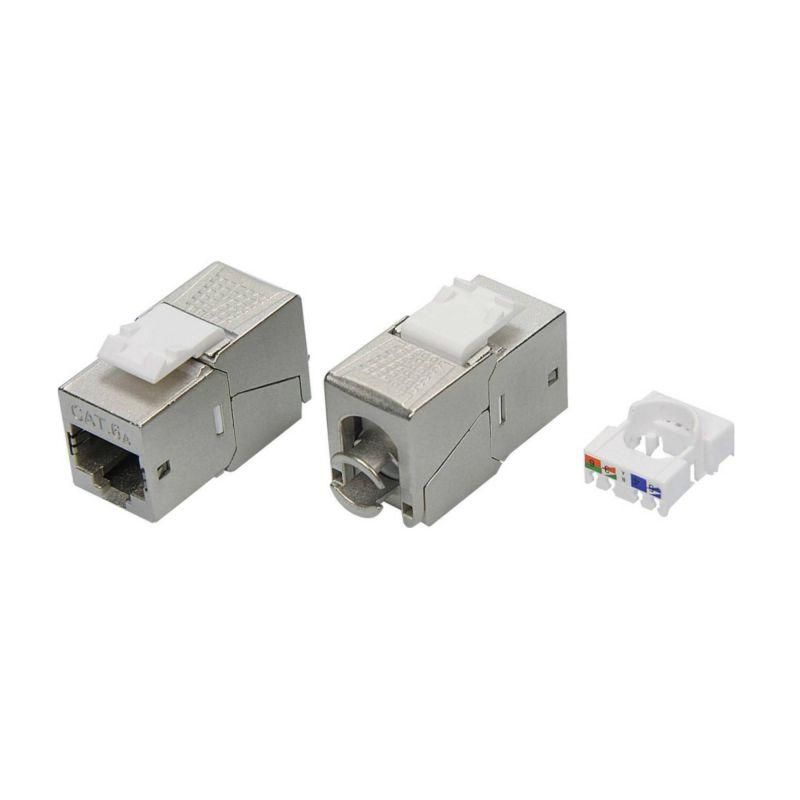

Модуль Keystone RJ45 CAT6A экранированный (STP) 90 градусов серебристый (форм-фактор S19) от DKC IT предназначен для надёжного подключения сетевых устройств через экранированный кабель категории 6А в стационарных и распределённых системах связи. Артикул rnk6af90tl обеспечивает совместимость с популярными комплектующими серии RAM telecom.

Назначение и область применения

Модуль используется для создания точек доступа сети в помещениях с высокими требованиями к помехозащищённости. Подходит для установки в наборные коммутационные панели, абонентские коробки на рабочих местах, стеновые ниши и распределительные шкафы. Применяется в офисах, центрах обработки данных, производственных зонах и других объектах, где требуется передача данных на скорости до 10 Гбит/с.

Технические характеристики

• Категория: Cat6A — поддерживает частоты до 500 МГц и скорость передачи до 10 Гбит/с на расстоянии до 100 метров
• Экранирование: STP (экранированный) — каждый контакт защищён металлической фольгой, снижающей внешние электромагнитные помехи
• Тип разъёма: гнездо RJ45 8P8C — стандартный интерфейс для Ethernet-кабелей
• Угол выхода: 90 градусов — позволяет прокладывать кабель перпендикулярно поверхности, экономя место и избегая перегибов
• Способ подключения: 110 IDC — бесинструментальное обжимание жил с помощью контактов с режущими зубьями
• Рабочий диапазон AWG: 23–24 — оптимальная толщина провода для однопроволочных и многожильных кабелей
• Цвет: серебристый — соответствует стандартному цвету корпусов серии RAM telecom, обеспечивая единообразие сборки

Совместимость и монтаж

Модуль совместим с форм-фактором S19 и устанавливается в следующие элементы:

• Коммутационные панели: RNKPP24EA1, RNKPP241
• Лицевые рамки: RNW1W
• Адаптеры для DIN-рейки: RNW1DIN

Подключение выполняется без инструментов: жилы кабеля заводятся в контакты 110 IDC до характерного щелчка. Для правильной работы важно соблюдать порядок обжима T568A/T568B. Экранирование требует обязательного заземления только на стороне коммутационной панели в шкафу — не допускается двойное заземление.

Особенности конструкции

Конструкция модуля предусматривает герметичную защиту внутренних контактов от пыли и механических повреждений. Угол 90° позволяет удобно направить кабель вниз или в бок, что особенно полезно при монтаже в плотных коробках. Корпус выполнен из прочного пластика с металлизированным покрытием — устойчив к выгоранию и деформациям при длительной эксплуатации.

Преимущества

• Высокая помехозащищённость благодаря полноценной экранной оболочке — идеально для помещений с источниками радиопомех
• Бесинструментальная установка — снижает время монтажа и исключает риск повреждения контактов
• Поддержка кабелей Cat5e и Cat6 — возможность замены старых модулей без изменения всей системы
• Стандартный форм-фактор S19 — легко заменяем и совместим с большинством современных панелей

Ограничения применения

• Не предназначена для установки в неэкранированные панели — потеря эффективности экрана
• Заземление возможно только на уровне коммутационной панели; самостоятельное заземление модуля вызывает контурные токи и помехи
• Не рекомендовано использование с кабелями AWG ниже 23 или выше 24 — возможна плохая контактная связь
• Не подходит для мобильных или часто перемещаемых решений — жесткий угол 90° затрудняет частую перепланировку

Примеры использования

• Инсталляция в серверном шкафу — точки доступа для оборудования с высокой чувствительностью к EMI
• Рабочие места сотрудников в производственной зоне — подключение терминалов, контроллеров, видеокамер
• Объекты с мощным электрооборудованием — сварочные аппараты, ЧПУ-станки, частотные преобразователи
• Филиалы банков и медицинских учреждений — там, где важна целостность сигнала и соответствие нормам безопасности

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен свободно проходить в корпус модуля, не задевая экран
• При использовании круглого кабеля с внешним экраном — обязательно подсоедините экран к корпусу панели через специальную зажимную планку
• Не используйте модуль в условиях постоянной влаги или открытых площадках — IP-класс защиты не указан и не предусмотрен
• Для тестирования после монтажа применяйте кабельный анализатор — проверьте ближнюю и дальнюю NEXT-перекрестную помеху
• При замене старого модуля — сохраняйте последовательность цветовой схемы (T568A/B) во всех точках сети
